OPL551

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Push-Pull 4.5V 5.5V 2.34mm*4.45mm*5.72mm
供应商型号: 3167525
供应商: 海外现货
标准整包数: 1

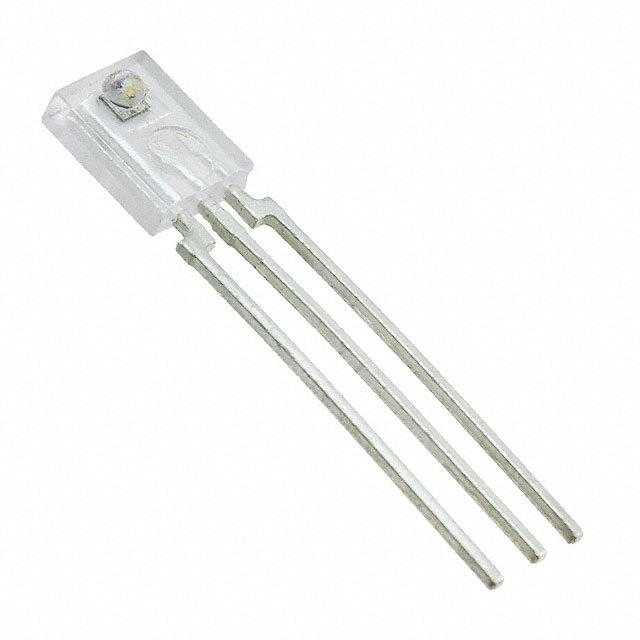

TT ELECTRONICS 光电传感器 OPL551

OPL551概述


    产品简介




    OPL530, OPL531, OPL535, OPL536, OPL550, OPL551, OPL560, OPL561, OPL562, OPL563

    这些光电传感器属于光逻辑(Photologic)系列,集成了光电二极管、放大器、电压调节器、施密特触发器和NPN输出晶体管,封装在带内置透镜的注塑塑料侧视封装中。这些组件具有卓越的光学耦合效果和机械保护,能够承受从-40°C到+85°C的工作温度范围,同时表现出非常稳定的工作性能。此系列产品适用于多种自动化设备和工业应用,如非接触式反射物体传感器、装配线自动化、机器安全等。


    技术参数




    - 工作电压: 4.5 V至16 V
    - 最大供给电压: OPL530, OPL530-OC, OPL536-OC, OPL550系列为18 V,OPL560, OPL561, OPL562, OPL563系列为10 V
    - 电源电流:
    - OPL530, OPL530-OC, OPL531, OPL531-OC, OPL535, OPL535-OC, OPL536, OPL536-OC: 最大值为15 mA
    - OPL550, OPL551系列: 最大值为12 mA
    - OPL560, OPL561系列: 最大值为8 mA
    - 输入功率范围: 0.08 mW/cm²至2.4 mW/cm²
    - 逻辑电平输出: 兼容TTL/LSTTL标准
    - 数据传输率: 所有型号除OPL560系列外,最高可达250 kbaud
    - 噪声免疫: 施密特触发器提供高噪声免疫能力
    - 上升时间: 通常为25纳秒
    - 下降时间: 通常为25纳秒
    - 工作温度范围: -40°C至+85°C


    产品特点和优势




    1. 多功能输出选项: 提供四种不同的输出选项,适应各种需求。
    2. 高噪声免疫: 施密特触发器增强了对输入和VCC端噪声的免疫力。
    3. 低功耗: 非常低的工作电流和供电电流要求。
    4. 直接TTL/LSTTL接口: 方便与其他数字电路集成。
    5. 高可靠性: 通过了严格的绝对最大额定值测试。


    应用案例和使用建议




    OPL530, OPL531, OPL535, OPL536系列非常适合非接触式反射物体检测,这些传感器通过检测反射光的强度变化来识别目标物体。它们广泛应用于自动化生产线,可用于监测传送带上的工件或成品。建议在安装时确保传感器和光源之间的距离和角度能够最大化检测精度,同时减少干扰光的影响。

    OPL550, OPL551系列由于其高数据传输速率和兼容TTL逻辑电平的特点,特别适合用于需要高速信号处理的场合,例如机器安全和控制系统的端点传感器。为了保证最佳性能,建议使用合适的上拉电阻并合理安排传感器与目标物体的距离,以确保稳定的输出信号。


    兼容性和支持




    所有这些型号都设计为与特定LED系列(如OP140、OP240、OP145和OP245)进行机械和光谱匹配,以实现最佳的性能和稳定性。此外,TT Electronics公司提供了详尽的技术支持,包括使用手册和在线技术支持,帮助用户更好地理解和使用这些光电传感器。


    常见问题与解决方案




    1. 问:如何防止传感器受到过度电压的损坏?
    答:请确保传感器的工作电压不超过其绝对最大额定值18V(OPL530, OPL530-OC, OPL536-OC, OPL550系列)或10V(OPL560, OPL561, OPL562, OPL563系列)。

    2. 问:如何提高传感器的稳定性?
    答:选择合适的电源电压,保持稳定且无纹波的电源供应,以及适当的距离和角度配置传感器和光源,可以显著提高传感器的稳定性和准确性。


    总结和推荐




    综上所述,OPL530, OPL531, OPL535, OPL536, OPL550, OPL551, OPL560, OPL561, OPL562, OPL563系列光电传感器以其卓越的性能、多功能性和高可靠性,在工业自动化和安全监控等领域有着广泛的应用前景。对于需要高性能光电检测的应用,强烈推荐使用这些传感器。

OPL551参数

参数
光源 -
感应距离 -
最小工作供电电压 4.5V
波长 935nm
输出类型 Push-Pull
响应时间 -
感应方式 -
最大工作供电电压 5.5V
颜色感应 -
长*宽*高 2.34mm*4.45mm*5.72mm
零件状态 在售
包装方式 散装

OPL551厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPL551数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPL551 OPL551数据手册

OPL551封装设计

查看详情并下载
Symbol
Footprint
3D Model
