OPB942W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 可传导的 3.18mm 70ns 底座安装
供应商型号: N-OPB942W55Z
供应商: 云汉优选
标准整包数: 1

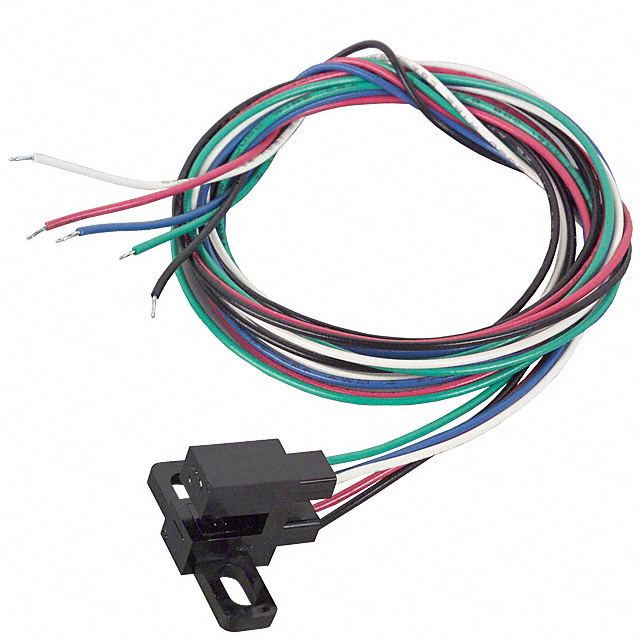

TT ELECTRONICS 光电传感器 OPB942W55Z

OPB942W55Z概述

    OPB930 和 OPB940 系列光电逻辑开关

    产品简介


    OPB930 和 OPB940 系列是TT Electronics公司生产的光电逻辑开关(Photologic®),专为设计工程师提供最大的灵活性。这两种系列的开关基于标准外壳,配备宽度为0.125英寸(3.18毫米)的槽口,允许用户根据需要选择TTL输出类型和极性、离散壳体材料、光圈宽度以及引脚长度(L系列)或预装电线(W系列)。这些开关广泛应用于机械开关替换、转速指示(测速计)、机械极限指示等领域。

    技术参数


    - 绝对最大额定值
    - 供电电压 (VCC):≤10 V (最长3秒)
    - 工作温度范围:-40°C 至 +70°C
    - 存储温度范围:-40°C 至 +85°C
    - 引脚焊接温度:260°C (1/16英寸处,持续5秒)
    - 输入红外LED
    - 前向电压:≤1.7 V (电流IF = 20 mA)
    - 反向电流:≤100 µA (电压VR = 2.0 V)
    - 输出光逻辑传感器
    - 操作直流供电电压:4.75 V 至 5.25 V
    - 低电平供给电流:≤15 mA (VCC = 5.25 V, IF = 0 mA)
    - 高电平供给电流:≤15 mA (VCC = 5.25 V, IF = 15 mA)
    - 低电平输出电压:≤0.4 V (VCC = 4.75 V, IOL = 12.8 mA, IF = 0 mA 或 IF = 15 mA)
    - 高电平输出电压:≥2.4 V (VCC = 4.75 V, IOH = -800 µA, IF = 15 mA 或 IF = 0 mA)
    - 传播延迟时间:低至高 ≤ 5.0 µs (RL = 8TTL负载, Totem Pole)
    - 传播延迟时间:高至低 ≤ 5.0 µs (RL = 360 Ω, Open-Collector)

    产品特点和优势


    - 选择多样:用户可以选择不同大小的光圈、不同的输出配置、透明或红外传输外壳以及引脚或电线版本。
    - 稳定性高:内置的滞回放大器提供额外的稳定性。
    - 广泛的适用性:适用于多种场合,如机械开关替换、速度指示等。

    应用案例和使用建议


    - 机械开关替换:可用于替代传统的机械开关,提高系统的可靠性。
    - 速度指示:常用于各种机械设备的速度检测,比如汽车引擎速度监控。
    - 机械极限指示:可以用于检测机械设备的工作极限,避免过载。
    使用建议:
    - 在选择光圈大小时,要根据具体的应用场景来确定,以达到最佳效果。
    - 在安装过程中要注意适当的散热措施,避免长时间过热导致损坏。

    兼容性和支持


    OPB930 和 OPB940 系列具有很好的通用性,可与大多数标准TTL电路兼容。此外,厂商提供了详细的资料和支持,包括技术支持热线和技术文档,用户可以通过这些资源获取更多的帮助。

    常见问题与解决方案


    - 问题1:光圈污染导致的误触发
    - 解决方法:选择具有IR传输塑料壳的版本,以防止光圈受到污染影响。
    - 问题2:长时间使用导致的散热问题
    - 解决方法:确保适当的散热措施,例如使用散热片或风扇来降低设备的温度。

    总结和推荐


    总体而言,OPB930 和 OPB940 系列光电逻辑开关凭借其高度灵活的配置选项、出色的稳定性和广泛应用的适应性,在市场上表现出色。这些产品不仅满足了复杂的设计需求,还提供了强大的性能保障。强烈推荐在各种机械控制系统中使用这款光电逻辑开关。

OPB942W55Z参数

参数
输出类型 -
最大工作供电电压 -
响应时间 70ns
波长 -
颜色感应 -
最小工作供电电压 -
感应距离 3.18mm
感应方式 可传导的
光源 -
安装方式 底座安装
零件状态 在售
包装方式 散装

OPB942W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB942W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB942W55Z OPB942W55Z数据手册

OPB942W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.134 ¥ 35.139
65+ $ 3.9449 ¥ 33.5317
150+ $ 3.825 ¥ 32.5125
库存: 186
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1054.17
