OPB744WZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 3.81mm Phototransistor 导线安装,底座安装 17.78mm*5.08mm*15.24mm
供应商型号: N-OPB744WZ
供应商: 云汉优选
标准整包数: 1

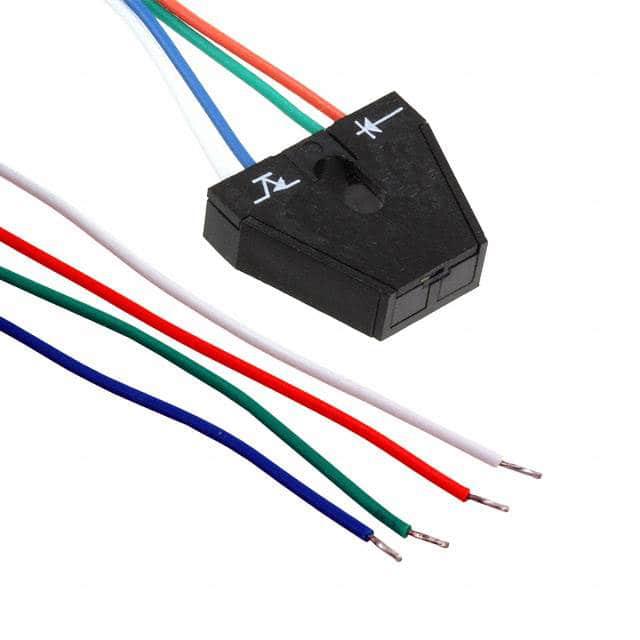

TT ELECTRONICS 光电传感器 OPB744WZ

OPB744WZ概述


    产品简介


    OPB708, OPB709, OPB740至OPB748WZ系列反射式物体传感器
    这些反射式物体传感器由红外发光二极管(LED)和NPN硅光电晶体管或光达林顿组成。其中OPB747WZ和OPB748WZ系列则采用红光可见光LED和低光水平拒斥(RBE)NPN硅光电晶体管。红光LED在检测黑白表面时提供更好的对比度。所有这些设备都安装在一个黑塑料壳内,聚焦于一个小区域和景深范围内。

    技术参数


    基本规格
    - LED峰值波长:OPB708 (935 nm),OPB740 (890 nm),OPB747WZ (645 nm)
    - 反射距离范围:最小0.08英寸 [2.04mm],典型0.15英寸 [3.81mm],最大0.30英寸 [7.62mm]
    - 导线长度/类型:24英寸 [610mm],26 AWG导线
    - 封装样式:多个型号分别带有无窗、蓝色聚砜窗口或不透明光圈窗口等不同配置
    - 工作温度范围:OPB708, OP709, OPB740至OPB745系列:-40°C 至 +85°C;OPB741WZ, OPB742WZ等系列:-40°C 至 +80°C
    电气特性
    - 前向直流电流:40 mA
    - 反向直流电压:2 V
    - 功率耗散:100 mW
    - 集电极-发射极电压:OPB708, OPB709, OPB740至OPB745系列:30 V;OPB746WZ, OPB747WZ:24 V
    - 发射极-集电极电压:OPB708至OPB745, OPB748:5.0 V;OPB746至OPB747:0.4 V
    - 峰值正向电压:OPB747WZ (645 nm):2.6 V;OPB740 (890 nm):1.8 V;OPB708 (935 nm):1.7 V

    产品特点和优势


    - 高敏感度:聚焦设计确保最高灵敏度
    - 多种输出类型:光电晶体管或光达林顿输出
    - 低串扰:串扰不超过指定的ICEO
    - 定制选项:特殊导线长度和连接器化可通过您的OPTEK代表获得

    应用案例和使用建议


    应用案例:
    - 装配线自动化
    - 机器自动化
    - 机械安全
    - 末端行程传感器
    - 门传感器
    - 热敏纸标记
    使用建议:
    - 选择具有适当反射距离范围的传感器,以匹配特定的应用需求。
    - 对于需要更好对比度的应用,如检测黑色标记在白色表面上,建议使用OPB747WZ或OPB748WZ系列。

    兼容性和支持


    - 兼容性:提供不同类型的窗口选项,包括无窗、蓝色聚砜窗口或不透明光圈窗口,适用于不同的应用场景。
    - 支持:客户可以通过OPTEK代表获取特殊导线长度和连接器化的定制服务,以满足特定需求。

    常见问题与解决方案


    - Q: 传感器的反射距离如何?
    - A: 反射距离范围为最小0.08英寸 [2.04mm],典型0.15英寸 [3.81mm],最大0.30英寸 [7.62mm]。选择合适型号确保符合具体需求。

    - Q: 如何避免应力裂纹?
    - A: 建议使用ND Industries的Vibra-Tite进行螺纹锁定,避免应力裂纹。

    总结和推荐


    总结:
    - 高敏感度:聚焦设计确保最高灵敏度。
    - 多种输出类型:光电晶体管或光达林顿输出。
    - 低串扰:串扰不超过指定的ICEO。
    - 定制选项:特殊导线长度和连接器化可通过OPTEK代表获取。
    推荐:
    - 这些传感器非常适合各种工业自动化和机械安全应用,尤其是在需要高灵敏度和良好对比度的情况下。它们在市场上具有很强的竞争力,特别适合对精度要求高的应用场合。

OPB744WZ参数

参数
颜色感应 -
感应方式 Reflective
最小工作供电电压 -
响应时间 -
感应距离 3.81mm
光源 -
输出类型 Phototransistor
波长 890nm
最大工作供电电压 -
长*宽*高 17.78mm*5.08mm*15.24mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB744WZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB744WZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB744WZ OPB744WZ数据手册

OPB744WZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.4556 ¥ 29.3726
80+ $ 3.296 ¥ 28.016
200+ $ 3.0804 ¥ 26.1834
库存: 1031
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 1028.04
