OPB910L55

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 9.53mm 70ns Buffer,Totem Pole 4.75V 5.25V PCB安装,通孔安装 30.99mm*6.36mm*10.8mm
供应商型号: 828-OPB910L55
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB910L55

OPB910L55概述

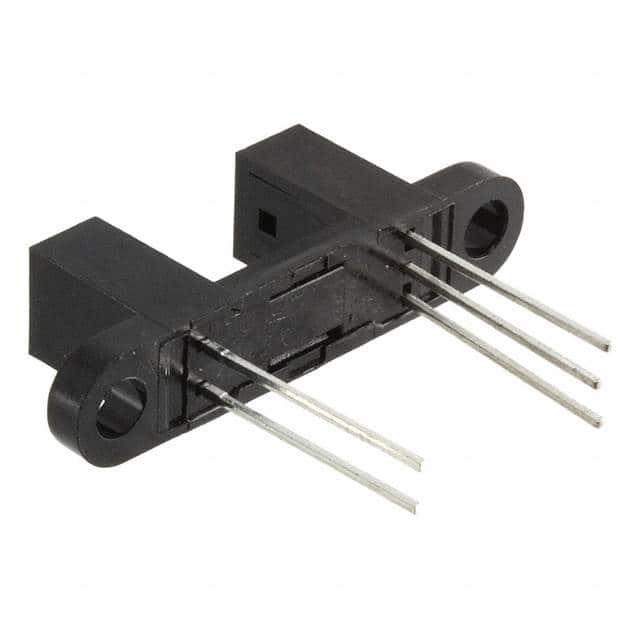

    # Photologic® Slotted Optical Switch “Wide Gap” Series

    产品简介


    概述
    Photologic® Slotted Optical Switch “Wide Gap” 系列(型号为OPB900至OPB913)是TT Electronics提供的集成电路开关产品,旨在为设计工程师提供最佳的灵活性。该系列的产品以标准尺寸的槽型为基础,提供了不同的输出配置选项以及壳体材料选择。
    主要功能
    该系列产品具有以下功能:
    - 可指定TTL输出类型(至顶极或开漏极)及其输出极性。
    - 内置放大电路中的迟滞(hysteresis),确保稳定的开关性能。
    - 提供不同类型的壳体材料,适应不同的应用场景。
    应用领域
    Photologic® Slotted Optical Switch“Wide Gap”系列广泛应用于多种领域,如:
    - 机械开关替换
    - 转速指示(转速计)
    - 机械限位指示
    - 边缘检测
    - 物体检测

    技术参数


    以下是OPB900至OPB913系列的详细技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 存储温度 | -40 85 | °C
    | 工作温度 | -40 70 | °C
    | 输入红外LED正向电压 1.7 V | IF = 20 mA, TA = 25°C |
    | 输出逻辑传感器电压 | 4.75 5.25 | V
    | 低电平供应电流 15 | mA | VCC = 5.25 V, IF = 0 mA |
    | 高电平供应电流 15 | mA | VCC = 5.25 V, IF = 20 mA |
    | 低电平输出电压 0.4 | V | VCC = 4.75 V, IOL = 12.8 mA, IF = 0 mA |
    | 高电平输出电压 | 2.4 V | VCC = 4.75 V, IOH = -800 µA, IF = 20 mA |
    | 传播延迟 5 | µs

    产品特点和优势


    Photologic® Slotted Optical Switch“Wide Gap”系列的独特功能和优势如下:
    - 宽槽设计:提供0.375英寸(9.5毫米)宽的间隙,适合复杂的物体检测需求。
    - 灵活的配置选项:用户可以选择不同的逻辑输出配置、壳体材料和线缆类型。
    - 稳定的工作性能:内置的迟滞功能提高了开关的稳定性。
    - 高数据率支持:最高支持250 kbps的数据传输速率,满足高速应用需求。

    应用案例和使用建议


    应用案例
    - 在自动化机械设备中替换传统的机械开关,实现非接触式的物体检测。
    - 用于工业自动化系统中的速度指示,例如转速计。
    使用建议
    - 确保红外LED的正向电压稳定在1.7V左右,以获得最佳性能。
    - 在使用过程中注意保护电路免受过高的电压冲击,避免损坏。

    兼容性和支持


    Photologic® Slotted Optical Switch“Wide Gap”系列与其他电子元件具有良好的兼容性。此外,TT Electronics还提供详尽的技术支持和售后服务,确保用户能够快速解决问题。

    常见问题与解决方案


    常见问题
    1. 设备无法正常工作:可能是电源电压不正确。
    2. 信号不稳定:可能是红外LED或光电传感器受到干扰。
    3. 设备过热:可能是散热不良导致。
    解决方案
    1. 检查电源电压是否符合要求。
    2. 将设备远离强光源或其他干扰源。
    3. 改善散热措施,确保设备在合适的温度范围内运行。

    总结和推荐


    Photologic® Slotted Optical Switch“Wide Gap”系列凭借其稳定的工作性能、灵活的配置选项和广泛的应用范围,在市场上具有很强的竞争力。如果您正在寻找一款适用于复杂检测任务的光学开关产品,这款系列将是一个不错的选择。强烈推荐给需要高效可靠的非接触式检测解决方案的设计工程师们。

OPB910L55参数

参数
颜色感应 -
波长 890nm
响应时间 70ns
输出类型 Buffer,Totem Pole
感应距离 9.53mm
最小工作供电电压 4.75V
最大工作供电电压 5.25V
感应方式 Through-Beam
光源 -
长*宽*高 30.99mm*6.36mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB910L55厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB910L55数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB910L55 OPB910L55数据手册

OPB910L55封装设计

查看详情并下载
Symbol
Footprint
3D Model
