OPB360T51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm 可传导的 3.18mm Phototransistor PCB安装,通孔安装 24.61mm*6.35mm*10.8mm
供应商型号: 828-OPB360T51
供应商: Mouser
标准整包数: 1

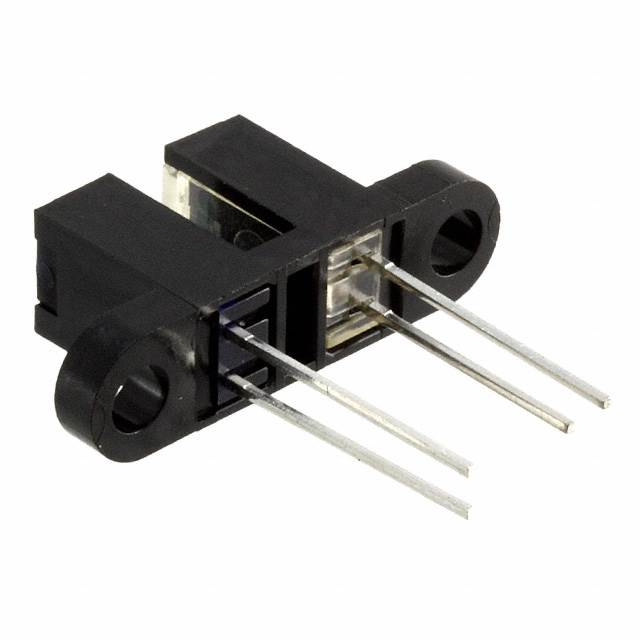

TT ELECTRONICS 光电传感器 OPB360T51

OPB360T51概述

    滑槽式光电传感器产品技术手册

    产品简介


    滑槽式光电传感器是OPTEK Technology, Inc.推出的一系列标准光电产品,提供了定制设备的灵活性。这些传感器具备不同配置的输出逻辑状态、驱动电路、光束宽度、表面处理和安装方式。此外,还提供电线或PCB引脚两种电气接口选择,增加了灵活性。传感器外壳采用不透明塑料材料,以减少对可见光和近红外光源的敏感度,从而确保稳定操作。根据不同的需求,可以选择不同的光束宽度和壳体材质。

    技术参数


    - 工作温度范围:存储温度(1)为-40°C至+100°C;工作温度(1)为-40°C至+85°C(2)
    - 输入LED参数:
    - 正向直流电流:50mA
    - 峰值正向电流(1μs脉宽,300pps):1A
    - 反向直流电压:2V
    - 功耗(2):75mW
    - 输出光敏晶体管/二极管参数:
    - 集电极-发射极击穿电压:30V
    - 发射极-集电极击穿电压:5V
    - 集电极直流电流:30mA
    - 功耗(1):100mW
    - 电学特性:
    - VF(正向电压):典型值1.3V,最大值1.8V(IF=20mA)
    - IR(反向电流):最大值100μA(VR=2V)
    - VBR(反向击穿电压):60V(IR=100μA,IF=0,EE=0)
    - VFD(正向光敏二极管电压):最大值1.2V(IF=1mA,IF=0,EE=0)
    - ID(反向暗电流):最大值60nA(VR=30V,EE=0,IF=0)

    产品特点和优势


    - 槽口宽度:0.125英寸(3.175毫米),可根据需求选择。
    - 光束宽度:可选0.050英寸(1.270毫米)或0.010英寸(0.254毫米)。
    - 壳体材质:可选不透明或红外透射材质。
    - 安装方式:可根据需求选择单侧或双侧安装,也可无安装孔。
    - 引脚间距:可选0.320英寸(8.12毫米)或0.220英寸(5.59毫米)。

    应用案例和使用建议


    滑槽式光电传感器适用于多种自动化和安全检测应用,如非接触式物体感应、装配线自动化、机械设备自动化和设备安全保护。例如,在工业生产线上,可以用来监测物件位置,进行自动化控制。使用时应注意安装位置和角度,避免遮挡光束或受到外部光线干扰。

    兼容性和支持


    该系列产品与标准PCB板或电缆接口兼容。客户可以通过当地代表或直接联系OPTEK获取更多技术支持。该产品符合欧盟RoHS指令要求,为环保型产品。

    常见问题与解决方案


    - Q: 为什么设备在某些环境下会出现不稳定现象?
    - A: 请检查设备的安装位置和角度,确保没有强光干扰。如果需要,可以加装遮光罩,提高抗干扰能力。

    - Q: 设备的工作温度范围是多少?
    - A: 存储温度范围为-40°C至+100°C,工作温度范围为-40°C至+85°C。超过该范围可能会影响设备性能。

    总结和推荐


    滑槽式光电传感器具有广泛的适用性和良好的性能表现。它不仅满足了不同工业应用的需求,而且具备良好的灵活性和适应性。尽管存在一些特定的安装和维护要求,但通过正确的操作和管理,它可以为用户带来可靠的自动化控制解决方案。综上所述,强烈推荐使用这款产品。

OPB360T51参数

参数
最大工作供电电压 -
输出类型 Phototransistor
波长 890nm
颜色感应 -
感应方式 可传导的
响应时间 -
光源 -
感应距离 3.18mm
最小工作供电电压 -
长*宽*高 24.61mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB360T51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB360T51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB360T51 OPB360T51数据手册

OPB360T51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0705 ¥ 25.9457
100+ $ 2.6028 ¥ 21.9937
300+ $ 2.592 ¥ 21.9024
库存: 42
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.94
