OPB490T11Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 50ns Buffer,Pull Up 4.5V 16V 导线安装,底座安装 24.36mm*6.35mm*15.25mm
供应商型号: N-OPB490T11Z
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB490T11Z

OPB490T11Z概述

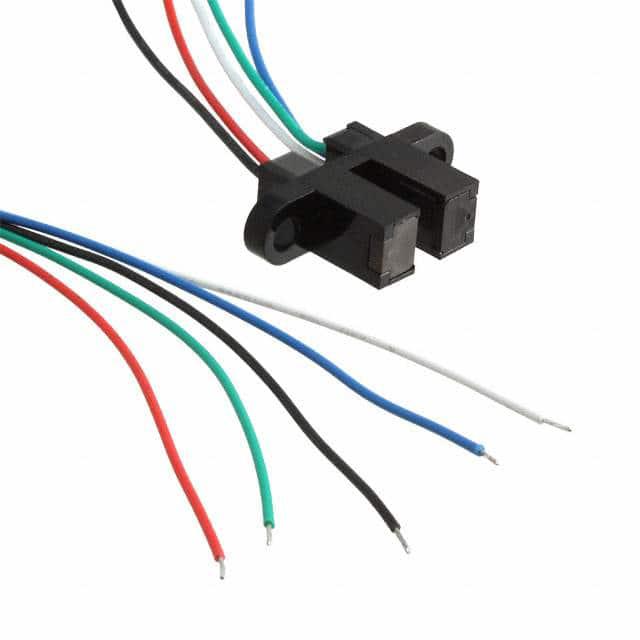

    # Photologic® Slotted Optical Switch: A Comprehensive Overview

    1. 产品简介


    基本描述
    Photologic®系列包括OPB460、OPB470、OPB480和OPB490四个型号的光电集成开关。这些开关提供卓越的设计灵活性,允许工程师根据具体需求进行配置。标准封装带有0.125英寸(3.18毫米)宽的槽口,用户可以指定输出类型、极性、外壳材料、光束宽度和安装方式。OPB460至OPB473型号采用0.425英寸(10.795毫米)PCB板引脚,间距为0.320英寸(8.1毫米)。而OPB480至OPB493型号则采用24英寸(609毫米)长的26 AWG电线,符合UL认证标准。
    主要功能和应用领域
    这些光电开关的主要功能是实现机械开关的替代、速度指示(如转速计)、机械限位指示及边缘检测。广泛应用于各种自动化控制和检测系统。

    2. 技术参数


    电气特性
    - 工作电压范围:4.5 V 至 16 V
    - 兼容逻辑电平:TTI/LSTTL兼容,可驱动多达10个TTL负载
    - 可定制电气特性、线缆和连接器,具体请联系当地代表或OPTEK
    环境参数
    - 存储温度范围:-40°C 至 +85°C
    - 额定温度范围:-40°C 至 +85°C
    - 最大焊接温度:260°C(持续时间不超过5秒)
    - 引脚焊接温度:1.6 mm 处 260°C

    3. 产品特点和优势


    - 灵活配置:用户可以选择多种引脚或线缆安装配置、光束宽度、输出类型及壳体材料。
    - 低功耗:数据速率高达250 kBaud,同时具有较低的功耗。
    - 高可靠性:绝对最大额定值确保了产品的可靠性和耐用性。

    4. 应用案例和使用建议


    使用场景
    - 机械开关替代:用于替代传统机械开关,提高系统的可靠性。
    - 速度指示:用于测量物体的速度,例如使用在转速计上。
    - 机械限位指示:用于检测机械结构的极限位置。
    - 边缘检测:用于检测物体边缘或特定位置。
    使用建议
    - 在设计系统时,考虑不同安装配置以满足特定需求。
    - 选择合适的输出类型(缓冲或开漏)以适应不同的电路设计。
    - 定期检查并清洁光路以保持性能稳定。

    5. 兼容性和支持


    - 兼容性:这些光电开关与常见的TTI/LSTTL逻辑电平兼容,能够轻松集成到现有的控制系统中。
    - 技术支持:如有需要,可通过联系当地的销售代表或访问官网获得进一步的技术支持。

    6. 常见问题与解决方案


    - 问题1:安装过程中如何避免引脚损坏?
    - 解决方法:建议使用ND Industries' Vibra-Tite作为防松剂,可以有效防止引脚应力开裂。
    - 问题2:如何确保光电开关的准确度?
    - 解决方法:定期清洁光路并进行校准,确保光电开关的准确性。

    7. 总结和推荐


    综合评估
    Photologic®系列光电开关在设计上提供了高度的灵活性,可以满足各种复杂的应用需求。其广泛的兼容性、优异的性能参数和出色的可靠性使其成为众多工业自动化系统的理想选择。
    推荐
    鉴于其卓越的性能和多功能性,强烈推荐使用Photologic®系列光电开关,特别是对于那些需要高精度和可靠性的应用场景。

OPB490T11Z参数

参数
响应时间 50ns
最小工作供电电压 4.5V
波长 890nm
颜色感应 -
输出类型 Buffer,Pull Up
光源 -
感应方式 Through-Beam
感应距离 3.18mm
最大工作供电电压 16V
长*宽*高 24.36mm*6.35mm*15.25mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB490T11Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB490T11Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB490T11Z OPB490T11Z数据手册

OPB490T11Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
