OPL811

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Push-Pull 4.5V 16V TO-206-AA 贴片安装 4.75mm*4.75mm*6.86mm
供应商型号: N-OPL811
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPL811

OPL811概述

    OPL800系列光电器件技术手册

    产品简介

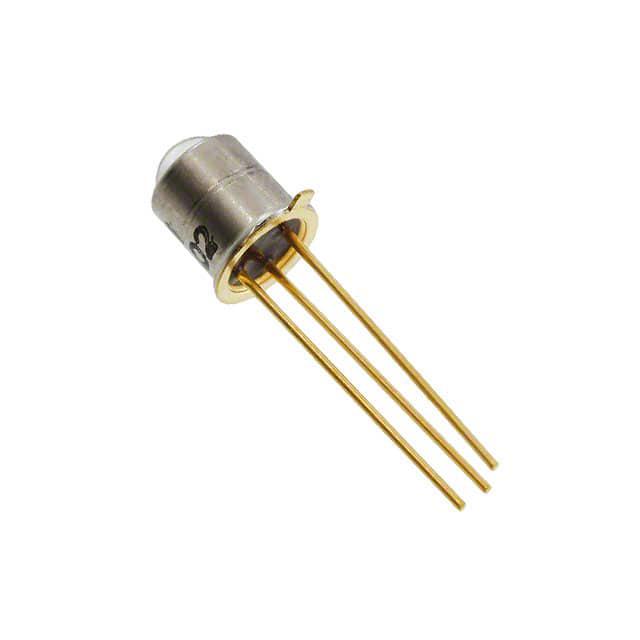

    OPL800 系列是由光二极管、线性放大器和施密特触发器组成的单芯片光电传感器(OPL820和OPL821为单芯片)。而OPL810、OPL811、OPL812 和 OPL813系列还增加了电压调节器到它们的光电器件芯片上。这些器件都安装在标准TO-18外壳上,并通过透镜密封在一个金属容器内。所有系列产品均提供兼容逻辑电平输出,可以直接驱动TTL负载。该系列适用于非接触式反射物体传感器、自动化生产线、机器自动化、机械安全、行程终点传感器和门传感器等领域。

    技术参数


    - 供电范围: 4.5V 至 16V
    - 最大输入功率:
    - OPL800: 600 µW/cm²
    - OPL810: 100 µW/cm²
    - 引脚配置: 包含接地(GND)、电源(VCC)和输出(OUT)三个引脚。
    - 输出电流:
    - OPL800, OPL801: 最大 50 mA
    - OPL810, OPL811: 最大 16 mA
    - 电气特性:
    - 传输延迟时间: 最低 5 µs
    - 上升/下降时间: 70 ns (最高)
    - 工作温度范围:
    - 操作温度: OPL800, OPL801: -55°C 至 +110°C
    - 存储温度: OPL800, OPL801: -65°C 至 +150°C
    - 封装: TO-18 标准封装

    产品特点和优势


    - 高噪声免疫力: 施密特触发器具有高噪声免疫力,可以减少输入和电源噪声引起的误触发。
    - 直接TTL/LSTTL接口: 支持直接连接到TTL和LSTTL电路,无需额外电路。
    - 机械和光谱匹配: 与Optek系列LED(如OP130和OP231)机械和光谱匹配。
    - 集成电压调节器: 提供额外的电压调节功能。

    应用案例和使用建议


    - 非接触式反射物体传感器: 可以用于自动化的生产线中检测反射物体的存在。
    - 自动化生产线: 作为安全系统的一部分,检测物体的位置和运动。
    - 建议: 在使用过程中,确保传感器安装位置远离强光源和电磁干扰,以提高其稳定性和准确性。对于高噪声环境,建议添加滤波电路。

    兼容性和支持


    - 兼容性: OPL800系列与TTL/LSTTL接口兼容,并可以直接驱动多个TTL负载。
    - 支持和服务: 请联系TT Electronics的技术支持团队获取更多关于安装、调试和维护的信息。

    常见问题与解决方案


    1. 问:如何处理安装过程中出现的短路问题?
    - 答: 检查引脚连接是否正确,如果发现短路,使用万用表进行测量并纠正短路位置。
    2. 问:如何确保传感器在高温环境下正常工作?
    - 答: 保证传感器安装在良好的散热条件下,并根据数据手册进行适当的降额操作。

    总结和推荐


    OPL800系列传感器具备高噪声免疫力和直接TTL接口的优点,能够满足多种自动化和机器安全的应用需求。其紧凑的TO-18封装和广泛的供电范围使其成为市场上非常具有竞争力的产品。强烈推荐在需要高可靠性、精确度的自动化和机器安全领域使用该系列传感器。

OPL811参数

参数
颜色感应 -
输出类型 Push-Pull
最大工作供电电压 16V
波长 935nm
响应时间 -
最小工作供电电压 4.5V
感应方式 -
感应距离 -
光源 -
长*宽*高 4.75mm*4.75mm*6.86mm
通用封装 TO-206-AA
安装方式 贴片安装
零件状态 在售
包装方式 散装

OPL811厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPL811数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPL811 OPL811数据手册

OPL811封装设计

查看详情并下载
Symbol
Footprint
3D Model
