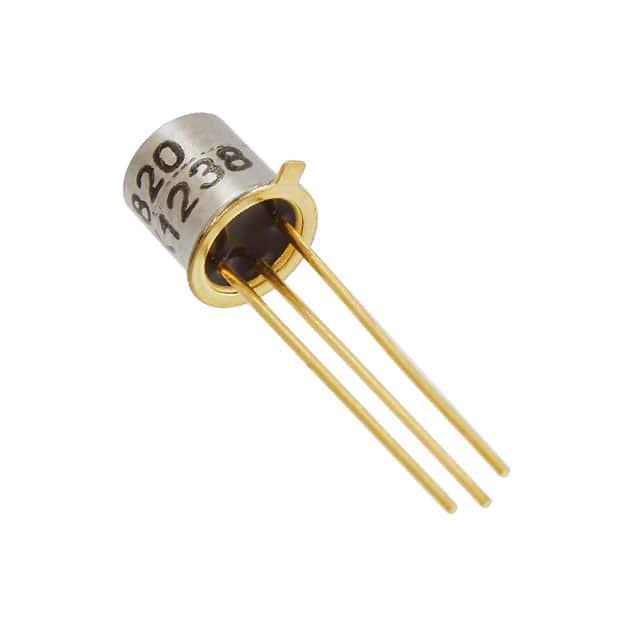

OPL820

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Push-Pull 4.5V 16V TO-206-AA 贴片安装 4.75mm*4.75mm*6.86mm
供应商型号: N-OPL820
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPL820

OPL820概述


    产品简介


    产品类型与功能
    OPL800、OPL801、OPL810、OPL811、OPL812-OC、OPL813-OC、OPL820和OPL821系列传感器均为光电二极管、线性放大器和施密特触发器集成在单个硅芯片上的光电逻辑芯片(对于OPL820和OPL821,采用单片技术)。部分型号还内置了电压调节器。
    主要应用领域
    这些传感器广泛应用于非接触式反射物体传感器、生产线自动化、机器自动化、机器安全、行程终点检测及门传感器等。

    技术参数


    | 参数 | 描述 |

    | 输入功率 | 0.05 mW/cm²至0.6 mW/cm² |
    | 工作电压(VCC) | 4.5V至16V |
    | 高电平输出电压(VOH) | 2.4V至VCC-2.1V(取决于具体型号) |
    | 低电平输出电压(VOL) | ≤0.4V |
    | 输出电流 (IOH/IOL) | 最大50 mA / 12.8 mA(取决于具体型号) |
    | 响应时间 (tr, tf) | 典型值为70纳秒 |
    | 传播延迟 (tPLH, tPHL) | 典型值为1至5微秒(取决于具体型号) |
    | 数据率 | 最高可达100 kHz(非归零格式) |
    | 工作温度范围 | -55°C至+105°C(取决于具体型号) |
    | 存储温度范围 | -65°C至+150°C(取决于具体型号) |

    产品特点和优势


    - 四输出选项:可根据具体需求选择不同的输出类型,提高了系统的灵活性。
    - 高噪声免疫力:Schmitt触发器的滞回特性使得输入信号和电源电压(VCC)上的噪声具有高免疫力。
    - 直接TTL/LSTTL接口:无需额外电路即可驱动多达10个TTL负载。
    - 紧凑封装:采用标准TO-18封装,体积小,便于安装。
    - 机械和光谱匹配:与其他Optek设备机械和光谱匹配,确保了良好的性能一致性。

    应用案例和使用建议


    应用案例:以装配线自动化为例,这些传感器可用来检测传送带上的物体,用于计数、位置确认等。例如,在汽车制造过程中,可以将OPL800用于检测引擎部件是否到位。
    使用建议:为了保证最佳性能,在使用时需确保传感器周围的环境无强烈光线干扰,并根据具体应用调整供电电压和传感器位置。如果需要更高的灵敏度,可以通过调节LED的光照强度来实现。

    兼容性和支持


    - 兼容性:传感器支持TTL/LSTTL逻辑电平输出,可直接连接到各种TTL电路中。同时,OPL820和OPL821型号还提供了10K拉高电阻选项,便于与其他类型的传感器和控制器兼容。
    - 技术支持:制造商提供详细的技术文档和支持服务,涵盖安装、调试和维护等各个阶段。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器不响应 | 检查电源电压是否正常,重新定位传感器。 |
    | 输出不稳定 | 确保传感器周围无强光干扰,并检查连接线路。 |
    | 响应速度慢 | 降低工作环境中的光线强度,或者更换更高灵敏度的传感器。|

    总结和推荐


    综上所述,OPL800、OPL801、OPL810、OPL811、OPL812-OC、OPL813-OC、OPL820和OPL821系列传感器在工业自动化、机械安全等领域表现出色。其出色的噪声免疫能力、直接的TTL接口和广泛的温度适应性使其在市场上具有很高的竞争力。因此,我们非常推荐这些传感器作为自动化控制领域的首选产品。

OPL820参数

参数
最大工作供电电压 16V
感应方式 -
感应距离 -
输出类型 Push-Pull
颜色感应 -
波长 935nm
光源 -
响应时间 -
最小工作供电电压 4.5V
长*宽*高 4.75mm*4.75mm*6.86mm
通用封装 TO-206-AA
安装方式 贴片安装
零件状态 在售
包装方式 散装

OPL820厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPL820数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPL820 OPL820数据手册

OPL820封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.3956 ¥ 20.3626
150+ $ 2.2866 ¥ 19.4361
250+ $ 2.2134 ¥ 18.8139
450+ $ 2.1726 ¥ 18.4671
库存: 600
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 916.31
