OPL810

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Push-Pull 4.5V 16V TO-206-AA 贴片安装 4.75mm*4.75mm*6.86mm
供应商型号: 1904557
供应商: element14
标准整包数: 1
TT ELECTRONICS 光电传感器 OPL810

OPL810概述


    产品简介


    产品类型:
    OPL800系列、OPL801系列、OPL810系列、OPL811系列、OPL812系列、OPL813系列及OPL820系列、OPL821系列光电传感器。
    主要功能:

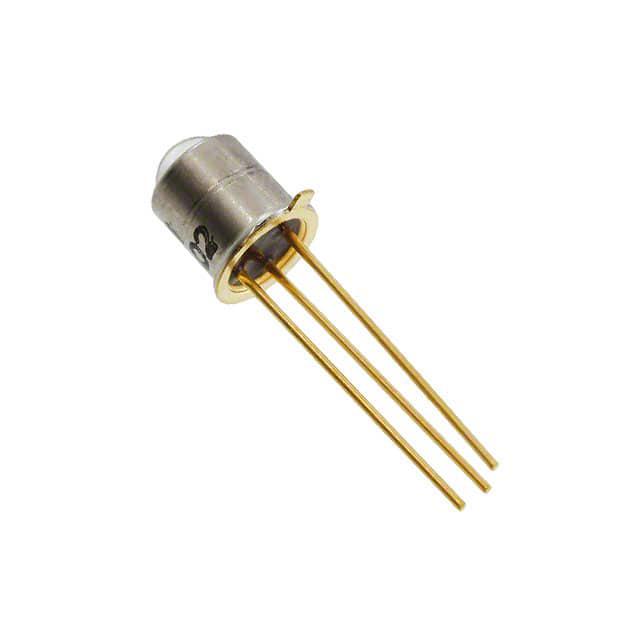

    这些光电传感器集成了光敏二极管、线性放大器和施密特触发器于单个硅芯片上。其中OPL810、OPL811、OPL812和OPL813系列还额外配备了电压调节器。每个设备的光电芯片安装在标准的TO-18封装头并密封在一个透镜金属壳内。
    应用领域:
    - 非接触式反射物体传感器
    - 组装线自动化
    - 机器自动化
    - 机器安全
    - 行程末端传感器
    - 门传感器

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | OPL800, OPL801: -55°C至+110°C |
    OPL810, OPL811: -55°C至+105°C |
    OPL820: -40°C至+100°C |
    | 存储温度范围 | OPL800, OPL801: -65°C至+150°C |
    OPL810, OPL811: -65°C至+125°C |
    OPL820: -55°C至+125°C |
    | 供电电压 | OPL800, OPL801: 4.5V至16V |
    OPL810, OPL811: 4.5V至16V |
    OPL820: 4.5V至16V |
    | 输出电流 | OPL810, OPL811: 50mA |
    OPL820: 16mA |
    | 供电电流 | ICC: 最大15mA |
    | 数据速率 | 最高可达100kHz (NRZ格式) |

    产品特点和优势


    特点:
    - 具有四输出选项,方便灵活连接
    - 提供高噪声免疫能力
    - 直接TTL/LSTTL接口,简化电路设计
    - 使用TO-18封装,结构坚固可靠
    - 与Optek其他设备机械和频谱匹配
    优势:
    - 高度集成的设计减少了外部电路需求
    - 良好的温度适应性,适用于广泛的工业环境
    - 提供多种输出模式,满足不同的应用场景

    应用案例和使用建议


    应用案例:
    - 在生产线自动化中作为行程终点传感器,用于监测设备的运行状态
    - 用于检测门的状态,实现门的自动控制
    使用建议:
    - 确保传感器安装位置避免直接暴露在强光源下,以减少误触发的可能性
    - 在组装过程中,遵循推荐的焊接温度和力道,避免损坏传感器
    - 当使用环境温度超过25°C时,应根据规定的温升率调整传感器的功耗,确保正常工作

    兼容性和支持


    兼容性:
    - OPL800、OPL801、OPL820和OPL821系列传感器机械和频谱匹配Optek的其他光电器件,如OP130和OP231系列LED。
    支持:
    - 厂商提供详细的技术文档和支持服务,帮助用户更好地理解和使用产品

    常见问题与解决方案


    常见问题及解决方法:
    - 问题:传感器输出不稳定,频繁误触发。
    - 解决方法:检查输入光强度是否在阈值范围内,必要时调整环境光线或增加滤波电路。

    - 问题:传感器无法正确响应变化。
    - 解决方法:确认供电电压符合要求,重新校准传感器的阈值设置。

    - 问题:传感器在低温环境中无法正常工作。
    - 解决方法:确保传感器工作在规定的温度范围内,并考虑采用热管理措施。

    总结和推荐


    总结:
    OPL800、OPL801、OPL810、OPL811、OPL812、OPL813、OPL820和OPL821系列光电传感器凭借其高性能和多功能特性,在多种工业自动化应用中表现出色。其高度集成的设计和良好的环境适应性使其成为众多设备的理想选择。
    推荐:
    对于需要非接触式反射物体检测、自动化生产线和机器安全的场合,推荐选用这些光电传感器。此外,它们还非常适合需要高噪声免疫能力的应用场景。

OPL810参数

参数
输出类型 Push-Pull
最大工作供电电压 16V
感应距离 -
响应时间 -
感应方式 -
波长 935nm
光源 -
最小工作供电电压 4.5V
颜色感应 -
长*宽*高 4.75mm*4.75mm*6.86mm
通用封装 TO-206-AA
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

OPL810厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPL810数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPL810 OPL810数据手册

OPL810封装设计

查看详情并下载
Symbol
Footprint
3D Model
