OPB687

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Optical Flag 30ns 4.5V 16V PCB安装,通孔安装 16mm*10.92mm*8.89mm
供应商型号: N-OPB687
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB687

OPB687概述


    产品简介

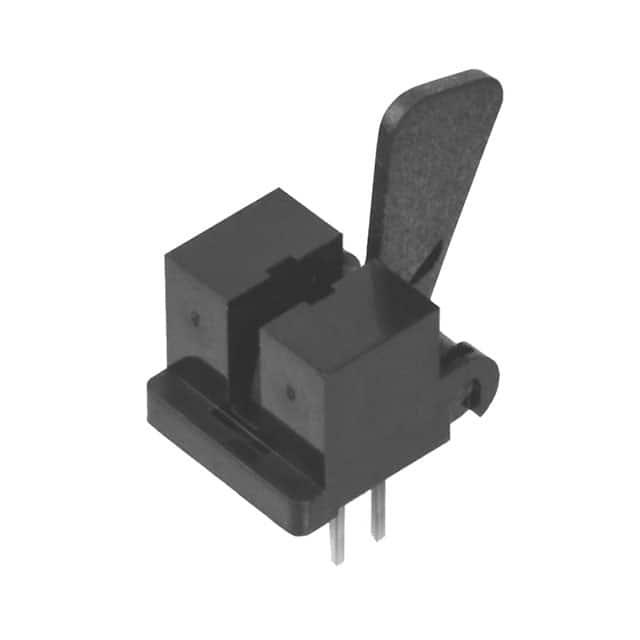

    OPB685-3, OPB686, OPB687, OPB695, OPB696, OPB697, OPB698系列红外旗开关
    这些红外旗开关由TT Electronics公司生产,广泛应用于多种工业和消费电子产品中。每个型号都包含一个红外发光二极管(IR LED)和一个单片集成电路,该集成电路集成了光敏二极管、线性放大器和施密特触发器。这些开关通过杠杆臂上的挡板来中断光束,从而在输出端切换状态,方便连接到逻辑门电路。

    技术参数


    以下是这些红外旗开关的主要技术规格和性能参数:
    - 工作温度范围: -40°C 至 +100°C
    - 最大峰值电流: 3.0 A
    - 最大总耗散功率: 100 mW
    - 工作电压范围: 4.5 V 至 16 V
    - 最大输入反向电压: 2.0 V
    - 输入连续正向电流: 50 mA
    - 存储与焊接温度: 260°C
    - 逻辑电平输出: 兼容TTL/LSTTL逻辑电平
    - 最大负载能力: 可驱动多达10个TTL负载
    此外,这些开关还具有以下电气特性:
    - 上升/下降时间: 30 ns(@ 5 V,IF = 0 或 10 mA)
    - 传播延迟: ≤ 1 μs
    - 输出阈值电流: 0.1 mA 至 10 mA
    - 电源电流: 低电平:≤ 12 mA;高电平:≤ 12 mA

    产品特点和优势


    这些红外旗开关具有如下显著特点:
    - 光控输出(Photologic® 输出)
    - 四种输出选项:缓冲10K拉高、开漏、反转10K拉高、反转开漏
    - 机械开关替代:易于安装,适用于多种应用场景
    - 兼容特定连接器:如Molex 5051系列插槽和4809系列终端
    这些特性使得它们成为替换传统机械开关的理想选择,特别是在速度指示(测速计)、机械限位指示、边缘感应等领域表现出色。

    应用案例和使用建议


    这些红外旗开关广泛应用于各种场景,如:
    - 机械开关替代:减少磨损,提高可靠性
    - 速度指示:例如汽车仪表盘中的转速表
    - 机械限位指示:用于检测和控制机器运动
    - 边缘感应:适用于自动化生产线
    使用建议:
    - 确保正确安装杠杆臂,以获得最佳的传感效果
    - 注意安装时的环境温度,避免超出额定的工作温度范围

    兼容性和支持


    这些红外旗开关具有良好的兼容性,可轻松与Molex 5051系列插槽和4809系列终端匹配。TT Electronics提供全面的技术支持和售后服务,确保客户在使用过程中得到充分的帮助。

    常见问题与解决方案


    以下是几个可能遇到的问题及其解决方案:
    - Q: 输出信号不稳定?
    - A: 检查接线是否正确,确保所有连接牢固。同时,检查环境光线是否过强,必要时添加遮光罩。

    - Q: 设备过热?
    - A: 确认设备工作在规定的电压范围内,并保持良好的散热条件。避免在高温环境下长时间使用。

    - Q: 输出信号无法正常切换?
    - A: 检查杠杆臂是否完全遮挡了光路,确保没有物理阻碍。

    总结和推荐


    综上所述,OPB685-3, OPB686, OPB687, OPB695, OPB696, OPB697, OPB698系列红外旗开关以其可靠的性能和广泛的适用性,非常适合在多种工业和消费电子应用中使用。其出色的电气特性、灵活的输出选项和兼容性强的特点使其在市场上具备较强的竞争力。因此,强烈推荐这一系列产品。
    希望这篇分析能够帮助您更好地了解这些红外旗开关的产品特性及应用价值。

OPB687参数

参数
颜色感应 -
波长 890nm
光源 -
感应方式 Optical Flag
感应距离 -
输出类型 -
最小工作供电电压 4.5V
最大工作供电电压 16V
响应时间 30ns
长*宽*高 16mm*10.92mm*8.89mm
安装方式 PCB安装,通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

OPB687厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB687数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB687 OPB687数据手册

OPB687封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.1836 ¥ 18.5606
库存: 75
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 928.03
