OPB492L11Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm 可传导的 3.18mm 50ns PCB安装,通孔安装 18.72mm*6.6mm*11.05mm
供应商型号: N-OPB492L11Z
供应商: 云汉优选
标准整包数: 1

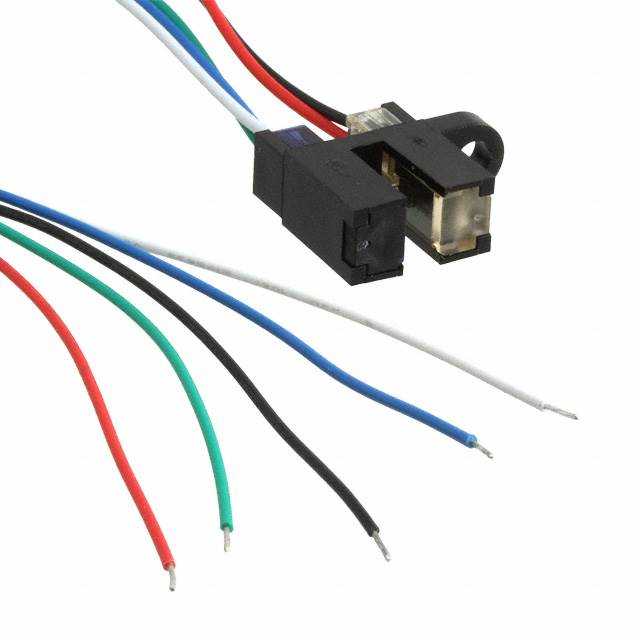

TT ELECTRONICS 光电传感器 OPB492L11Z

OPB492L11Z概述

    光电逻辑开关:OPB460/OPB470/OPB480/OPB490系列



    产品简介



    OPB460/OPB470/OPB480/OPB490系列是光电逻辑集成开关,专为设计工程师提供最佳的灵活性。这些开关采用标准尺寸的外壳,宽度为0.125英寸(3.18毫米),可以根据需求指定TTL输出类型和极性、壳体材料、光孔宽度及安装配置。从基础的PCB引线到更灵活的线缆连接,这些产品为工程师提供了广泛的配置选项。


    技术参数



    - 电气特性:
    - 供应电压范围:4.5 V至16.0 V
    - 可选配置:缓冲输出(10 kΩ拉高)、开漏输出(10 kΩ拉高或无拉高)
    - 驱动能力:最多可驱动10个TTL负载
    - 工作温度范围:-40°C至+85°C
    - 端子输出电压:25 V
    - 总功率耗散:275 mW(在25°C时)

    - 物理特性:
    - PCB引线长度:0.425英寸(10.795毫米)(对于OPB460至OPB473)
    - 线缆长度:24英寸(609毫米)(对于OPB480至OPB493)
    - 传感器孔径:0.010英寸(0.25毫米)

    - 颜色-引脚说明:
    - 红色(引脚1):阳极
    - 黑色(引脚2):阴极
    - 白色(引脚3):Vcc
    - 蓝色(引脚4):输出
    - 绿色(引脚5):地


    产品特点和优势



    OPB460/OPB470/OPB480/OPB490系列具备以下显著特点和优势:
    - 高度灵活的配置:可定制TTL输出类型、壳体材料、光孔宽度及安装配置,满足不同的设计需求。
    - 广泛的工作环境:能够在极端温度范围内(-40°C至+85°C)稳定工作。
    - 低功耗:适用于低功耗应用。
    - 高可靠性:通过了严格的电气和环境测试,确保长期稳定运行。


    应用案例和使用建议



    - 机械开关替换:例如,OPB480T55在插槽中间设置标志可以替代传统的机械开关,用于速度指示(测速仪)。
    - 速度指示:OPB480T55可在不同方向移动时提供逻辑输出,便于速度检测。
    - 限位指示:OPB481N51系列可用于机械限位指示,确保系统安全运行。
    - 边缘感应:OPB460N11可应用于需要精确边缘感应的应用场景,如自动化控制系统。

    使用建议:
    - 在安装过程中,建议使用ND Industries的Vibra-Tite防松剂来避免应力裂纹。
    - 对于特定应用场景,建议根据实际需求选择合适的安装配置和材料。


    兼容性和支持



    这些光电逻辑开关与TTI/LSTTL兼容,能够轻松集成到现有的电路设计中。制造商提供定制电气、线缆及接头服务,并提供相应的技术支持和维护信息。如有任何疑问,用户可联系当地代表或直接咨询OPTEK公司获取更多信息。


    常见问题与解决方案



    - 问题:设备在高温环境下无法正常工作。
    - 解决方法:参考手册中的温度补偿系数,适当调整电源电压或降低设备的工作电流。
    - 问题:设备在长时间工作后出现故障。
    - 解决方法:检查并更换可能老化或损坏的部件,如光孔、引线等。


    总结和推荐



    OPB460/OPB470/OPB480/OPB490系列光电逻辑开关凭借其高度灵活的配置、宽泛的工作环境、低功耗以及可靠的设计,非常适合在多种应用场景中使用。无论是机械开关替换还是速度检测,这些设备都能提供出色的性能和稳定性。我们强烈推荐这些产品给寻求高性能、可靠性的设计工程师。

    综上所述,这些光电逻辑开关在各个应用场景中表现出色,非常值得在项目中选用。

OPB492L11Z参数

参数
响应时间 50ns
最小工作供电电压 -
感应方式 可传导的
输出类型 -
颜色感应 -
波长 890nm
光源 -
感应距离 3.18mm
最大工作供电电压 -
长*宽*高 18.72mm*6.6mm*11.05mm
安装方式 PCB安装,通孔安装
零件状态 在售

OPB492L11Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB492L11Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB492L11Z OPB492L11Z数据手册

OPB492L11Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
