OPB625

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 4.83mm 30ns Buffer,Pull Up 4.5V 16V PCB安装,通孔安装
供应商型号: N-OPB625
供应商: 云汉优选
标准整包数: 1

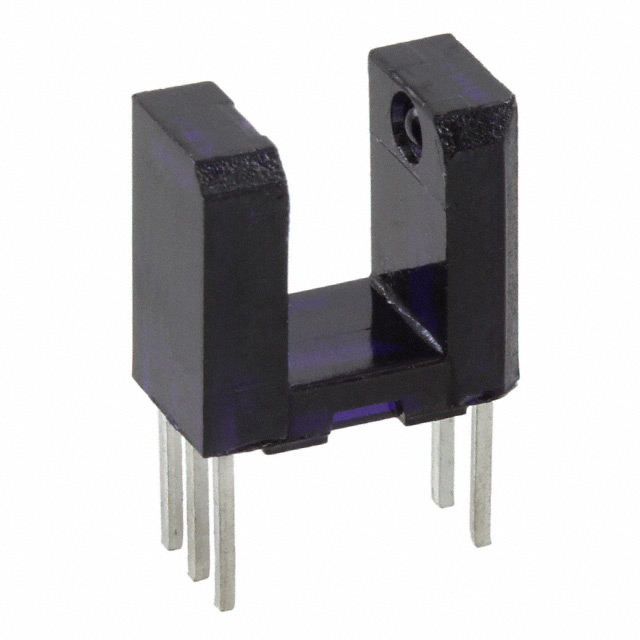

TT ELECTRONICS 光电传感器 OPB625

OPB625概述

    光电式槽型开关产品综述
    光电式槽型开关是一种利用红外光来检测物体位置或状态变化的传感器,广泛应用于自动化设备和机械控制领域。其中,TT Electronics生产的Photologic®系列槽型开关(OPB615、OPB616、OPB618、OPB625、OPB626、OPB627、OPB628系列,以及OPB665N、OPB666N、OPB667N系列)因其高精度和可靠性受到市场的青睐。本综述将详细介绍这些产品的技术规格、特点、应用案例及建议。

    产品简介


    Photologic®槽型光学开关由一个890纳米红外发光二极管(LED)和一个集成了光二极管、线性放大器和施密特触发器的单片集成电路组成。这些开关可工作于4.5V到16V的电压范围,并且可以选择缓冲、反向或者拉低输出形式,同时还能驱动高达10个TTL负载。

    技术参数


    - 电源电压范围: 4.5V至16V
    - 正向电流: 最大50mA
    - 逆向电压: 3V
    - 功率耗散: 100mW
    - 上升/下降时间: 30ns
    - 传播延迟: 最小为0.6微秒,最大为3.0微秒
    - 数据速率: 最高可达100kHz

    产品特点和优势


    Photologic®槽型光学开关具有以下显著优势:
    - 非接触式开关:无需物理接触即可实现精准的位置检测。
    - 增强的信号噪声比:提高了系统的稳定性和精确度。
    - 丰富的逻辑输出选项:提供多种输出形式以适应不同的应用场景需求。
    - 紧凑设计:适合PCB板上安装,空间利用率高。

    应用案例和使用建议


    - 替换机械开关:用于需要频繁操作或不适合机械磨损的应用场合。
    - 速度指示:例如汽车引擎转速计。
    - 边缘感应:在自动化生产线上进行物品定位。
    - 使用时,确保槽型开关正确安装在合适位置,避免强光源干扰,减少误报几率。

    兼容性和支持


    - 可与特定标准兼容,如TTI/LST TL。
    - 厂商提供技术支持和服务,可联系当地代表获取更多定制化需求。

    常见问题与解决方案


    - Q: 输出不稳定怎么办?
    - A: 检查连接线路是否松动或损坏,重新校准传感器位置。

    - Q: 频率响应不足怎么办?
    - A: 调整电源电压,确保达到额定工作电压范围。

    - Q: 数据丢失怎么办?
    - A: 检查系统配置,确保与设备匹配,必要时调整系统设置。

    总结和推荐


    Photologic®系列槽型光学开关凭借其高精度、稳定的性能和广泛的适用性,在众多应用中表现出色。无论是作为机械开关替代品还是精密测量工具,都能满足用户的高标准要求。对于需要可靠位置检测或状态监测的场景,强烈推荐使用这款产品。

OPB625参数

参数
感应方式 Through-Beam
波长 890nm
输出类型 Buffer,Pull Up
响应时间 30ns
光源 -
感应距离 4.83mm
最大工作供电电压 16V
颜色感应 -
最小工作供电电压 4.5V
5.58mm(Max)
10.16mm(Max)
9.52mm(Max)
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB625厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB625数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB625 OPB625数据手册

OPB625封装设计

查看详情并下载
Symbol
Footprint
3D Model
