OPB852A2

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor PCB安装,通孔安装 24.89mm*6.6mm*11.05mm
供应商型号: N-OPB852A2
供应商: 云汉优选
标准整包数: 1

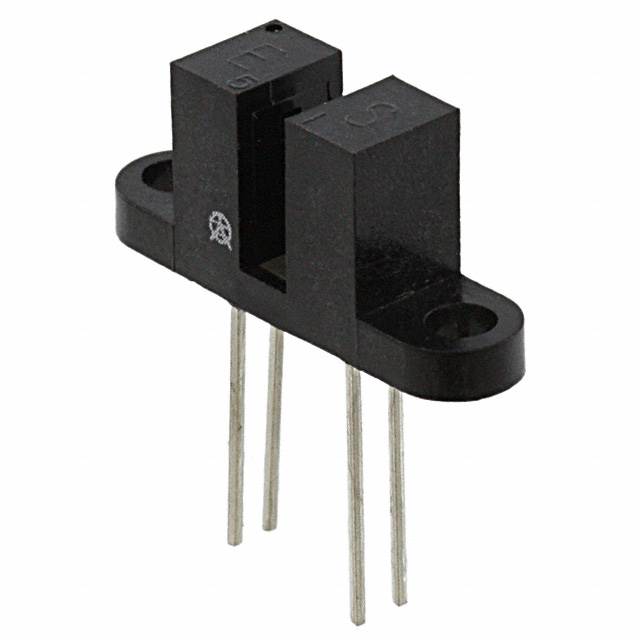

TT ELECTRONICS 光电传感器 OPB852A2

OPB852A2概述

    Slotted Optical Switch 技术手册

    1. 产品简介


    Slotted Optical Switch(槽型光电开关)是一类广泛应用于非接触式物体检测、自动化生产线、机器安全等领域的传感器。本文主要介绍两种型号的产品:OPB852系列和OPB853系列。这两个系列的产品都由红外发光二极管和NPN硅光电晶体管或光达林顿组成,它们被安装在一个宽度为0.125英寸(3.175毫米)的槽两侧。其中,OPB852系列具有光电晶体管输出,而OPB853系列则采用光达林顿输出。这些产品的结构设计使得它们在需要高分辨率的应用场景中表现优异。

    2. 技术参数


    以下是这些产品的技术规格和性能参数:
    | 参数 | 规格 |

    | 峰值波长 | 890纳米 |
    | 槽宽 | 0.120英寸(0.315毫米) |
    | 槽深 | 0.315英寸(0.800毫米) |
    | 发射器/接收器孔径 | 0.050英寸x 0.010英寸(1.270毫米x 0.254毫米) |
    | 引脚长度/间距 | 0.425英寸(10.8毫米)/0.290英寸(7.37毫米) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |
    | 正向直流电流 | 40毫安 |
    | 正向峰值电流 | 3安培(1微秒脉冲宽度,300脉冲每秒) |
    | 反向直流电压 | 2伏 |
    | 最大功耗 | 100毫瓦 |

    3. 产品特点和优势


    - 成本效益:采用经济实惠的不透明塑料外壳。
    - 输出选择:用户可以选择光电晶体管输出(OPB852)或光达林顿输出(OPB853)。
    - 高分辨率:由于独特的孔径设计,确保高分辨率输出。
    - 广泛应用:适用于多种自动化和检测应用。

    4. 应用案例和使用建议


    - 非接触式物体检测:例如,在装配线上用于检测是否有物体通过。
    - 自动化设备:可用于检测机器运行状态。
    - 设备安全:用于防止意外操作。
    使用建议:为了确保最佳性能,建议将这些开关安装在干净、无尘的环境中,并避免接触溶剂或强酸碱物质。此外,如果使用过程中出现信号不稳定的情况,可以检查引脚连接是否松动或环境光线是否干扰信号。

    5. 兼容性和支持


    这些光电开关的设计考虑到了与其他电子元件的良好兼容性,可以在多种电路板上正常工作。TT Electronics提供了详尽的技术支持文档和售后服务,用户可以通过官方网站获取更多信息。

    6. 常见问题与解决方案


    - Q: 为什么信号不稳定?
    - A: 检查引脚是否松动或环境光线是否影响。
    - Q: 设备过热怎么办?
    - A: 确保设备工作在规定的温度范围内,如过热严重,应停止使用并检查接线。

    7. 总结和推荐


    总体而言,Slotted Optical Switch是一款高性能、成本效益高的产品,适用于多种工业自动化应用。其独特功能和优势使其在市场上具有很强的竞争力。因此,我们强烈推荐这些产品用于需要高精度和可靠性的场合。
    以上是对Slotted Optical Switch系列产品的全面介绍,希望能为您提供有价值的信息和帮助。

OPB852A2参数

参数
感应距离 3.18mm
最大工作供电电压 -
输出类型 Phototransistor
响应时间 -
颜色感应 -
光源 -
最小工作供电电压 -
波长 890nm
感应方式 Through-Beam
长*宽*高 24.89mm*6.6mm*11.05mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB852A2厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB852A2数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB852A2 OPB852A2数据手册

OPB852A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
