OPL550A

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Push-Pull 4.5V 2.34mm*4.45mm*5.72mm
供应商型号: 1678676
供应商: 海外现货
标准整包数: 1

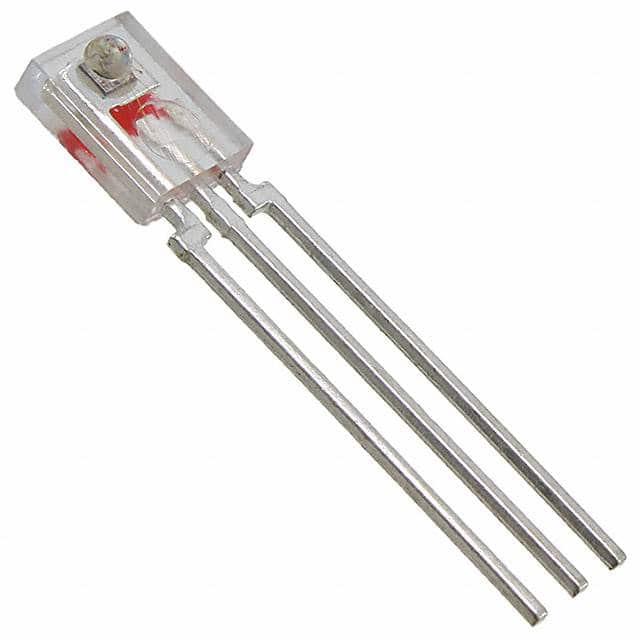

TT ELECTRONICS 光电传感器 OPL550A

OPL550A概述


    产品简介


    产品类型与主要功能
    OPL530, OPL531, OPL535, OPL536, OPL550, OPL551, OPL560, OPL561, OPL562, 和 OPL563 系列是光电耦合器(Opto-Couplers),内置光二极管、放大器、电压调节器、施密特触发器和NPN输出晶体管于单个硅芯片上。这些组件广泛应用于非接触式反射物体传感器、生产线自动化、机器自动化、机器安全和行程终点传感器等领域。
    应用领域
    这些光电耦合器具有多种用途,例如非接触式反射物体检测、生产线自动化、机器自动化、机器安全检测、行程终点传感器以及门传感器。它们能够提供可靠的非接触式传感能力,在需要高可靠性的应用场景中表现出色。

    技术参数


    - 供电电压范围: 4.5V 至 16V
    - 光强响应: 涵盖 0.025mW/cm² 至 9mW/cm²
    - 数据速率: 最高可达 250kBaud(除 OPL560系列外为200kBaud)
    - 输出电流: 高电平输出电流为 1mA,低电平输出电流为 16mA
    - 工作温度范围: -40°C 至 +85°C
    - 封装形式: 侧视型塑料封装,具备集成透镜

    产品特点和优势


    1. 集成化设计: 内置多种电子元器件于一体,简化了电路设计。
    2. 高噪声免疫力: 利用施密特触发器提供的滞回特性,提高了输入和电源电压波动时的抗噪性能。
    3. 多输出选项: 提供多种输出类型(高阻、低阻、开路、倒相开路),适用不同的应用场景。
    4. 兼容性: 机械和光谱匹配至 OP140、OP240 和 OP245 系列LED,便于与特定LED配合使用。

    应用案例和使用建议


    这些光电耦合器适用于非接触式物体检测及自动化生产线,其中典型的应用案例包括非接触式开关、自动门传感器和位置传感器等。为了优化这些传感器的应用效果,需注意确保光源稳定且符合预期的工作条件。

    兼容性和支持


    这些光电耦合器与相关LED(如 OP140、OP240 和 OP245 系列)在机械和光谱上进行了匹配,确保良好的兼容性。厂商提供了详尽的技术文档和支持,以帮助用户充分利用这些产品的优势。

    常见问题与解决方案


    - 问:供电电压不稳定怎么办?
    - 答:确保电源电压稳定在规定的范围内(4.5V 至 16V)。如果需要更高的稳定性,可以使用额外的稳压电路。

    - 问:光强度不够导致误触发怎么办?
    - 答:调整外部光源,确保其强度在适当的范围内(0.025mW/cm² 至 9mW/cm²)。另外,可以通过软件校准来提高系统对不同光强的适应性。

    - 问:输出频率受限怎么办?
    - 答:检查所选型号的数据速率限制。OPL560 系列具有较高的数据速率限制,其他型号则相对较低。如有必要,可以考虑更换到更高速率的型号。

    总结和推荐


    总体而言,OPL530 至 OPL563 系列光电耦合器以其高可靠性、广泛的供电范围和优良的噪声免疫性能,成为自动化控制领域的优选产品。尤其是对于需要高精度和稳定性的工业应用,这些产品表现出色,强烈推荐用于需要非接触式传感技术的场合。

OPL550A参数

参数
输出类型 Push-Pull
响应时间 -
最小工作供电电压 4.5V
光源 -
感应方式 -
感应距离 -
颜色感应 -
波长 935nm
最大工作供电电压 -
长*宽*高 2.34mm*4.45mm*5.72mm
零件状态 在售
包装方式 散装

OPL550A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPL550A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPL550A OPL550A数据手册

OPL550A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.1704
10+ ¥ 16.51
25+ ¥ 15.8496
50+ ¥ 14.793
100+ ¥ 14.5288
500+ ¥ 14.5288
库存: 196
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.17
