OPB973N51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns 4.75V 5.25V PCB安装,通孔安装 12.32mm*6.35mm*10.8mm
供应商型号: N-OPB973N51
供应商: 云汉优选
标准整包数: 1

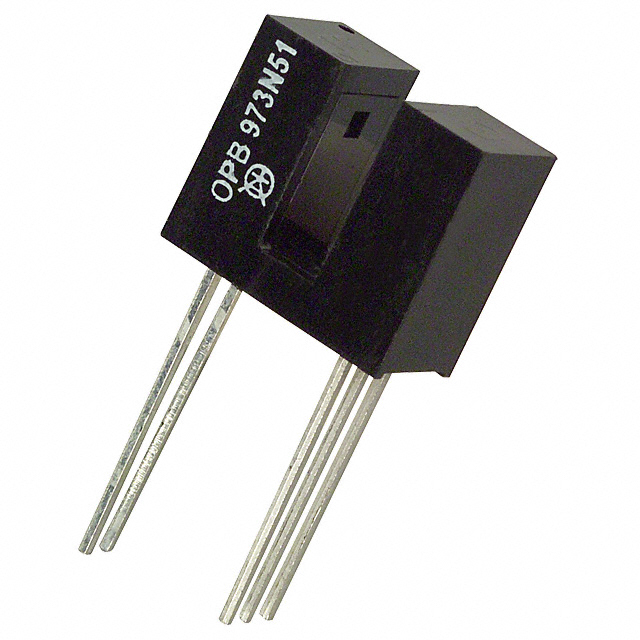

TT ELECTRONICS 光电传感器 OPB973N51

OPB973N51概述

    # Photologic® Slotted Optical Switch:OPB960, OPB970, OPB980, OPB990系列

    产品简介


    Photologic® Slotted Optical Switch系列(OPB960/970/980/990)是TT Electronics提供的一款非接触式光电开关。该系列产品提供了灵活的设计选择,以满足特定应用需求。凭借其标准外壳和0.125英寸(3.18毫米)宽的槽口,该系列光电开关可定制输出逻辑状态、驱动电路、孔径宽度、表面和安装位置。这些光电开关适用于多种应用领域,包括速度和方向指示、旋转编码器、机械开关替换、机械限位指示、打印机、滑动门汽车和电梯门应用等。

    技术参数


    以下是Photologic® Slotted Optical Switch系列的关键技术参数:
    绝对最大额定值(TA = 25°C)
    - 存储温度范围:-40°C至+85°C
    - 工作温度范围:-40°C至+70°C
    - 输入二极管功率耗散:100毫瓦(TA = 25°C时)
    - 输入二极管正向直流电流:40毫安(TA = 25°C时)
    - 输入二极管反向直流电压:2伏
    - 传感器供电电压(VCC到地):18伏
    - 光电耦合器功率耗散:200毫瓦(TA = 25°C时)
    - 输出引脚电压:35伏
    - 短路输出电流:1秒内最大30毫安
    电气特性(TA = 25°C)
    - VF:正向电压,最大1.70伏,IF = 20毫安
    - IR:反向电流,最大100微安,VR = 2.0伏
    - VCC:工作直流供电电压,范围4.5至16伏
    - ICC:供电电流,范围4.5至16伏时,典型值12毫安
    - VOL:低电平输出电压,最大0.4伏
    - VOH:高电平输出电压,最小VCC - 2.1伏
    - IOH:高电平输出电流,范围100微安至30毫安

    产品特点和优势


    Photologic® Slotted Optical Switch系列的优势在于其高度的定制化能力。用户可以选择不同的逻辑状态、输出驱动电路、孔径大小和安装方式,这使得该系列在多种应用场景下具有广泛的适用性。此外,该系列光电开关采用不透明塑料封装,减少了外部光线的影响,增强了抗干扰性能。

    应用案例和使用建议


    应用案例
    Photologic® Slotted Optical Switch系列广泛应用于工业自动化、机器人技术和精密测量等领域。例如,在滑动门汽车应用中,它可用于检测车门的位置,确保安全运行。
    使用建议
    在使用Photologic® Slotted Optical Switch系列时,建议在安装过程中注意以下几点:
    1. 确保接线正确,避免反接导致损坏。
    2. 定期检查传感器的工作状态,确保其正常运行。
    3. 在清洁传感器时,使用推荐的溶剂,避免使用氯化烃和酮类物质,以防损坏塑料外壳。

    兼容性和支持


    Photologic® Slotted Optical Switch系列提供多种引脚选项和线缆连接方式,适用于不同的电路板和线缆要求。如果需要更多定制服务,可以联系当地代表或OPTEK进行咨询。此外,TT Electronics还提供相关技术支持和服务。

    常见问题与解决方案


    问题1:传感器无法正常工作
    解决方案:检查供电电压是否在规定范围内,并确认接线无误。如果电源电压正常且接线正确,尝试更换传感器。
    问题2:传感器输出不稳定
    解决方案:检查是否有外部光源干扰,并确保传感器周围没有强光直射。同时,检查传感器的安装位置是否正确。

    总结和推荐


    Photologic® Slotted Optical Switch系列(OPB960/970/980/990)凭借其出色的灵活性和广泛的适用性,是一款优秀的光电开关产品。其在多个行业领域的应用证明了其可靠性和高效性。强烈推荐在需要高精度和高稳定性的场合使用该系列产品。如果您正在寻找一款可靠且易于定制的光电开关,Photologic® Slotted Optical Switch系列将是您的理想选择。

OPB973N51参数

参数
响应时间 70ns
光源 -
感应距离 3.18mm
颜色感应 -
最小工作供电电压 4.75V
波长 890nm
输出类型 -
感应方式 Through-Beam
最大工作供电电压 5.25V
长*宽*高 12.32mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB973N51厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB973N51数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB973N51 OPB973N51数据手册

OPB973N51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.544 ¥ 21.624
150+ $ 2.4205 ¥ 20.5743
250+ $ 2.3562 ¥ 20.0277
450+ $ 2.3052 ¥ 19.5942
500+ $ 2.2644 ¥ 19.2474
库存: 557
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 973.08
