首页  >  产品百科  >  OPB667N

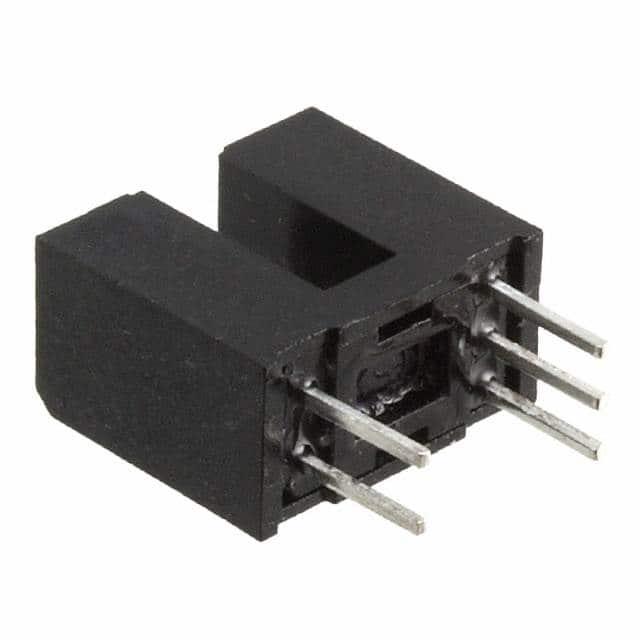

OPB667N

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 30ns 4.5V 16V PCB安装,通孔安装
供应商型号: N-OPB667N
供应商: 云汉优选
标准整包数: 1

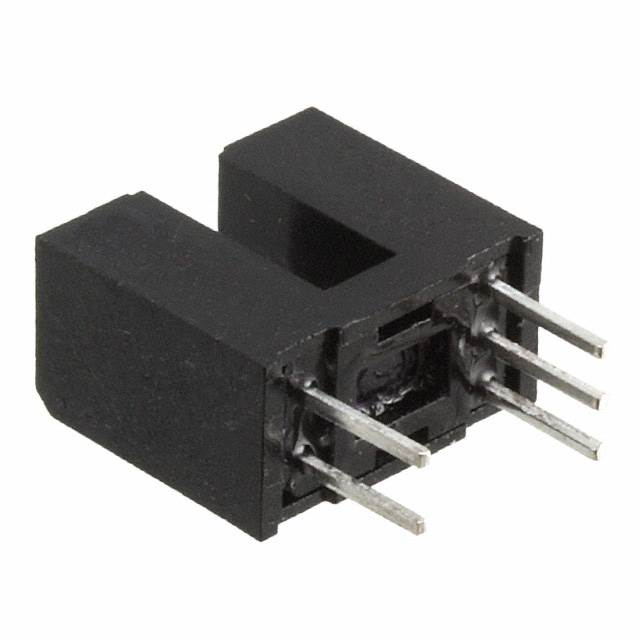

TT ELECTRONICS 光电传感器 OPB667N

OPB667N概述


    产品简介


    本技术手册介绍了OPB系列光电耦合器(光电隔离器)的主要型号,包括OPB615到OPB668N/T。这些光电耦合器主要用于实现电隔离和信号转换,广泛应用于自动化控制、工业机器人、通信设备以及各种需要电气隔离的应用场景中。它们通过将电信号转换为光信号并通过光耦合器传输,再还原为电信号,从而实现电气隔离,避免了高压或高噪声环境对系统的影响。

    技术参数


    - 传感器类型:光电耦合器
    - 光窗口尺寸:0.150英寸至0.345英寸(宽度),0.240英寸至0.345英寸(深度)
    - 引脚长度/间距:0.100英寸(最小)至0.320英寸
    - 额定工作电压:Vcc 4.5V 至 18V
    - 反向电压:3V
    - 峰值正向电流:1μs脉冲宽度,最高可达3A
    - 正向直流电流:50mA
    - 电源功率损耗:100mW(典型值)
    - 正向电压降:1.6V(IF=10mA)
    - 反向电流:100μA(VR=3V)
    - 输入高阈值电流:0.1mA至10mA
    - 输出低电流(灌电流):16mA
    - 传播延迟时间:0.6µs至3.0µs
    - 输出上升时间和下降时间:30ns
    - 逻辑类型:缓冲/开路集电极/反相/10k欧姆拉高
    - 数据速率:100kHz(负载电阻300Ω,占空比50%)

    产品特点和优势


    - 高可靠性:光电耦合器提供电气隔离,可以有效地抵御电磁干扰,适用于高噪声环境。
    - 宽工作温度范围:从-40°C到+100°C,适合在恶劣环境下工作。
    - 快速响应:光耦合器的输出上升时间和下降时间为30ns,非常适合高频信号处理。
    - 多种逻辑类型:提供了多种逻辑类型,如缓冲、开路集电极、反相和10k欧姆拉高等,以满足不同应用需求。
    - 高功率能力:最大峰值正向电流可达3A,可以承受较高电流的冲击。
    - 高安全性:高反向电压(3V)和高正向电压降(1.6V)保证了设备的安全运行。

    应用案例和使用建议


    - 自动化控制系统:如工业机器人中的位置传感器,用于检测机械臂的位置。可以使用传感器和光窗口配合,将传感器安装在合适的位置,通过监测光窗口内的光变化来判断机器人位置的变化。
    - 通讯设备:光耦合器可以用作电信号的电气隔离器,特别是在高速通信设备中,确保信号的稳定性和抗干扰能力。使用时,确保光耦合器的工作温度不超过其额定值,且电源电压稳定,以防止过热和电压波动引起的损坏。
    - 电源管理系统:光耦合器可用于隔离电压较高的电源系统和较低电压的控制电路。确保电源电压符合光耦合器的工作要求,并考虑散热措施以防止因过热导致的性能下降。

    兼容性和支持


    - 兼容性:OPB系列光电耦合器与市场上主流的印刷电路板(PCB)设计兼容,支持标准SMD焊接工艺。
    - 技术支持:制造商提供了详尽的技术手册和客户支持服务,帮助用户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:接通电源后,光电耦合器无响应。
    - 解决方案:检查电源电压是否在指定范围内,同时确认电路连接正确且无短路现象。
    - 问题:光电耦合器发热严重。
    - 解决方案:可能是因为工作电压过高或环境温度过高所致。降低工作电压或加强散热措施可以缓解此问题。
    - 问题:光电耦合器响应速度慢。
    - 解决方案:确保使用的光电耦合器类型符合应用需求,并检查电路是否有过多的寄生电容影响响应速度。

    总结和推荐


    OPB系列光电耦合器凭借其卓越的性能和广泛的适用性,在众多应用场景中表现出色。其宽泛的工作温度范围、快速响应能力和高可靠性使其成为许多自动化和控制系统中不可或缺的组件。总体而言,推荐使用OPB系列光电耦合器,特别是在需要高性能电气隔离和信号转换的应用场合。

OPB667N参数

参数
颜色感应 -
输出类型 -
最大工作供电电压 16V
响应时间 30ns
感应距离 3.18mm
最小工作供电电压 4.5V
波长 890nm
感应方式 Through-Beam
光源 -
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 管装

OPB667N厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB667N数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB667N OPB667N数据手册

OPB667N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.279 ¥ 19.3715
库存: 54
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 968.57
直接购买
加入购物车
