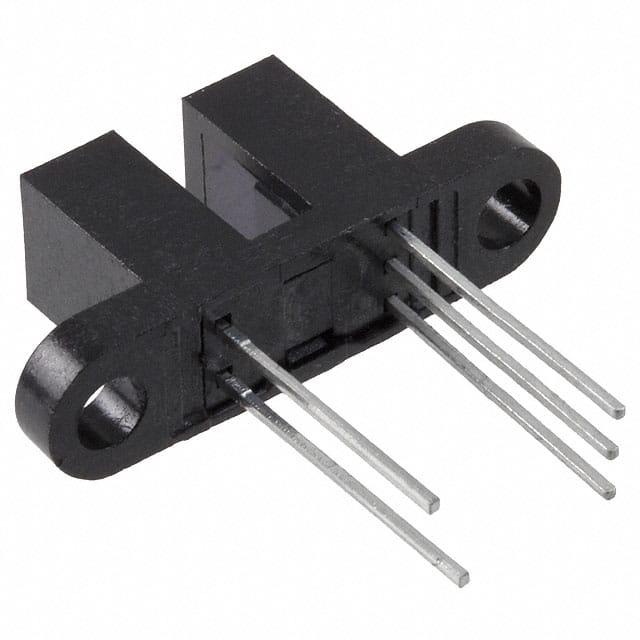

OPB991P51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Open Collector 4.5V 16V 导线安装,底座安装 18.48mm*6.35mm*15.63mm
供应商型号: 828-OPB991P51Z
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB991P51Z

OPB991P51Z概述

    OPB960/970/980/990系列非接触式光逻辑®滑槽光学开关技术手册

    产品简介


    OPB960/970/980/990系列是非接触式光逻辑®滑槽光学开关,专为满足特定应用需求而设计。该系列开关具有标准外壳,配有一个0.125英寸(3.18毫米)宽的滑槽,用户可以选择输出逻辑状态、输出驱动电路、光阑宽度、光阑表面以及安装脚位置。此外,线缆或PCB引脚选项提供了电气接口的灵活性。这些开关广泛应用于速度和方向指示、旋转编码器、机械开关替换以及打印设备等领域。

    技术参数


    - 光阑尺寸选择:光阑宽度的选择提供了不同的光学分辨率,用于运动检测。封闭的光阑提供防尘保护,而开放的光阑提供对外部光源的最大防护。
    - 电气特性:供电电压范围宽泛,支持近红外(850-940纳米)LED发射。数字输出逻辑可选缓冲或反相,带有推拉或开漏驱动电路。
    - 输入二极管参数:
    - 正向电压(VF):1.70V (IF = 20mA, TA = 25°C)
    - 反向电流(IR):100μA (VR = 2.0V, TA = 25°C)
    - 传感器参数:
    - 工作温度范围:-40°C至+70°C
    - 存储温度范围:-40°C至+85°C
    - 电源电压(VCC到GND):4.5V至16V
    - 供应电流(Icc):最大12mA (VCC = 4.5V至16V)

    产品特点和优势


    - 灵活配置:用户可以根据具体需求选择输出逻辑、驱动电路、光阑宽度和安装方式。
    - 高可靠性:黑色塑料外壳减少了对外部可见光和近红外光的敏感度,提高了操作的稳定性。
    - 广泛的适用性:适合各种电子设备的应用,如速度和方向指示、旋转编码器等。

    应用案例和使用建议


    - 速度和方向指示:通过监控物体的移动距离来确定速度和方向,适用于工业自动化设备。
    - 机械开关替换:可以替代传统的机械开关,提供更可靠的操作体验。
    - 打印设备:如打印机中的顶面、终点和初始位置检测。
    使用建议:
    - 在安装过程中,确保连接牢固,使用适当的扭矩值(0.45至0.68Nm),避免应力裂纹。
    - 使用环保清洁剂(如甲醇或异丙醇)清洁设备,避免使用对塑料有腐蚀性的溶剂。

    兼容性和支持


    - 兼容性:该系列产品支持直接TTL、LSTTL和CMOS接口,兼容多种电子设备。
    - 技术支持:可通过当地代表或OPTEK获取定制的电气、线缆服务和技术支持。

    常见问题与解决方案


    - 问题1:安装时出现连接不稳定。
    - 解决方案:检查安装扭矩是否正确,调整至推荐的范围(0.45至0.68Nm)。
    - 问题2:输出信号不稳定。
    - 解决方案:检查外部光源干扰,确认光阑位置正确,避免外界光干扰。

    总结和推荐


    OPB960/970/980/990系列非接触式光逻辑®滑槽光学开关凭借其灵活的配置和广泛的应用领域,成为工业自动化和电子设备中的理想选择。其高性能的技术参数和可靠的操作表现使其在市场上具有很强的竞争优势。因此,我们强烈推荐该系列产品用于需要精确检测和控制的应用场合。

OPB991P51Z参数

参数
最小工作供电电压 4.5V
最大工作供电电压 16V
感应方式 Through-Beam
波长 890nm
响应时间 70ns
颜色感应 -
输出类型 Buffer,Open Collector
感应距离 3.18mm
光源 -
长*宽*高 18.48mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB991P51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB991P51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB991P51Z OPB991P51Z数据手册

OPB991P51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.0725 ¥ 59.7626
100+ $ 6.1992 ¥ 52.3832
300+ $ 5.9535 ¥ 50.3071
库存: 234
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 59.76
