首页  >  产品百科  >  OPB991L51Z

OPB991L51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Open Collector 4.5V 16V 导线安装,底座安装 18.47mm*6.35mm*15.63mm
供应商型号: 1139972
供应商: 海外现货
标准整包数: 1

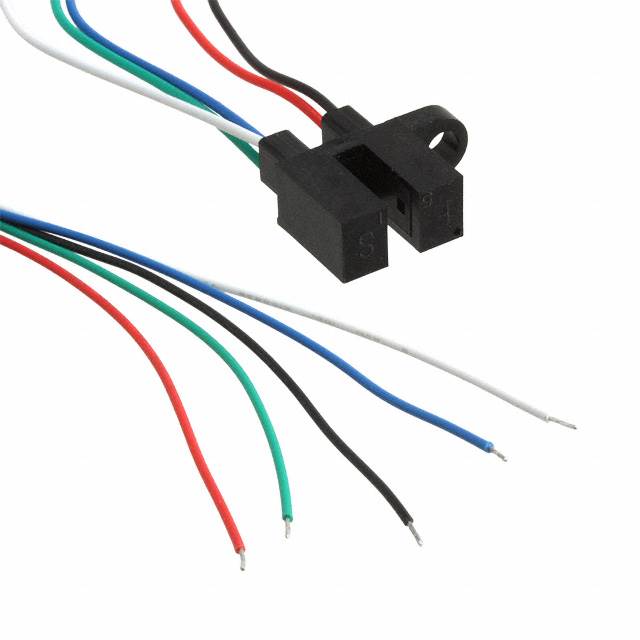

TT ELECTRONICS 光电传感器 OPB991L51Z

OPB991L51Z概述

    Photologic® Slotted Optical Switch OPB960, OPB970, OPB980, OPB990 Series

    1. 产品简介


    Photologic® Slotted Optical Switch系列包括OPB960、OPB970、OPB980和OPB990型号,属于非接触式光电开关。这些产品主要提供光学分辨率调整选项,通过选择不同的光圈尺寸和位置来适应不同的应用需求。它们广泛应用于速度指示、旋转编码器、机械开关替代品、机械限位指示和打印机等场合。

    2. 技术参数


    - 供电电压范围:4.5V到16V
    - 输入二极管正向电流(最大):40mA
    - 输入二极管反向电压:2V
    - 供应电流:12mA
    - 输出电压(缓冲器顶点极管输出):0.4V(低电平)
    - 输出电压(倒置顶点极管输出):VCC - 2.1V(高电平)
    - 输出电流(倒置开路极管输出):100μA
    - 上升时间:70ns
    - 传播延迟时间:5μs
    - 存储温度范围:-40°C至+85°C
    - 操作温度范围:-40°C至+70°C

    3. 产品特点和优势


    Photologic® Slotted Optical Switch系列具有以下几个显著的特点和优势:
    - 灵活性:可以选择不同的逻辑状态和输出驱动电路,满足各种电气要求。
    - 多样的配置选项:可以选择不同的光圈尺寸、接口类型(焊盘或引线)以及安装特性。
    - 防尘保护:通过可选的覆盖光圈实现防尘。
    - 直接兼容性:可以直接连接到TTL、LSTTL和CMOS接口,便于集成。

    4. 应用案例和使用建议


    - 速度指示:可以用于测量运动物体的速度,尤其是在需要高精度测量的应用中。
    - 打印机控制:用于检测打印头的位置,确保打印质量。
    - 机械限位指示:可用于机械系统的极限位置检测,提高系统的安全性。
    使用建议:
    - 确保安装过程中尽量避免对传感器的物理冲击,以防影响其性能。
    - 在极端环境下使用时,建议增加外部保护措施,如防护罩或遮光罩,以确保稳定的工作环境。

    5. 兼容性和支持


    Photologic® Slotted Optical Switch系列可以与其他常见的TTL、LSTTL和CMOS接口设备无缝集成。如果用户有特殊需求,如定制电气或线缆服务,可以联系当地的代表或OPTEK公司进行咨询。

    6. 常见问题与解决方案


    - 问题1:传感器输出不稳定
    解决方案:检查是否有外部光源干扰,尝试将传感器安装在一个更加封闭的环境中。

    - 问题2:传感器灵敏度下降
    解决方案:清洁传感器的表面,尤其是光圈部分,以去除灰尘和污垢。

    7. 总结和推荐


    Photologic® Slotted Optical Switch系列是高度灵活且易于集成的光电开关。其多样化的配置选项和广泛的兼容性使其成为多种应用场景的理想选择。对于需要高性能和灵活性的工程师来说,这一系列的产品无疑是一个值得考虑的选择。我们强烈推荐使用此系列光电开关,特别是在需要精确速度和位置检测的应用场景中。

OPB991L51Z参数

参数
最小工作供电电压 4.5V
光源 -
感应距离 3.18mm
感应方式 Through-Beam
颜色感应 -
输出类型 Buffer,Open Collector
波长 890nm
最大工作供电电压 16V
响应时间 70ns
长*宽*高 18.47mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB991L51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB991L51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB991L51Z OPB991L51Z数据手册

OPB991L51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 51.7222
10+ ¥ 46.3431
25+ ¥ 46.3431
50+ ¥ 45.5156
100+ ¥ 44.688
500+ ¥ 44.688
1000+ ¥ 44.688
库存: 70
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 51.72
