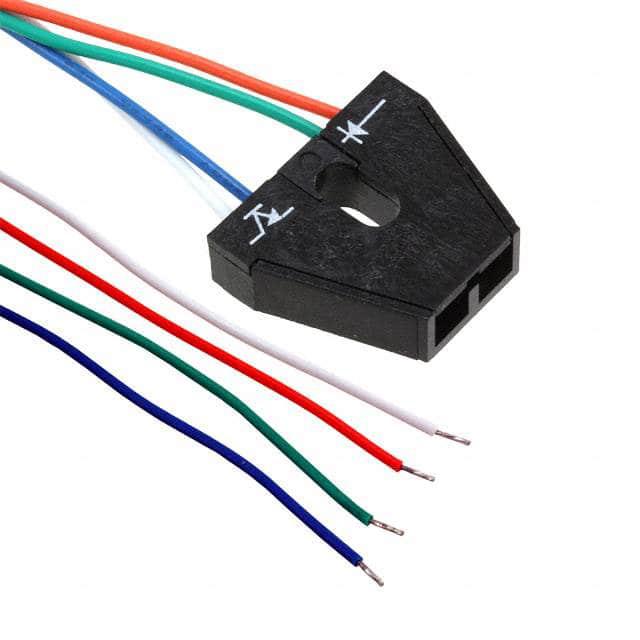

OPB743WZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 3.81mm Phototransistor 1.7V 导线安装,底座安装 17.78mm*5.08mm*15.24mm
供应商型号: 1678642
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB743WZ

OPB743WZ概述

    反射式物体传感器技术手册

    产品简介


    反射式物体传感器是一种非接触式传感器,广泛应用于自动化生产线、机器自动化、机器安全等领域。这些传感器由红外发光二极管(LED)和NPN硅光敏晶体管或光达林顿组成。特别地,某些型号如OPB747WZ和OPB748WZ使用红可见光LED和低光水平抑制(RBE)NPN硅光敏晶体管,用于检测黑色标记在白色背景上的更好对比度。

    技术参数


    - 峰值波长:935 nm(OPB708、OPB746WZ等),890 nm(OPB740),645 nm(OPB747WZ)
    - 工作距离:最小0.08英寸(2.04毫米),典型0.15英寸(3.81毫米),最大0.30英寸(7.62毫米)
    - 引线长度/导线类型:24英寸(610毫米)导线,26 AWG
    - 工作电压:输出光敏晶体管最大为30 V,输出光达林顿最大为15 V
    - 正向电流:40 mA
    - 反向电压:2 V
    - 功率消耗:100 mW
    - 存储和操作温度范围:-40°C至+85°C(OPB708等),-40°C至+80°C(OPB741WZ等)
    - 引脚焊接温度:最高260°C

    产品特点和优势


    - 高敏感度:聚焦设计提高了灵敏度,适用于各种工业自动化应用。
    - 多种输出选项:提供光敏晶体管和光达林顿两种输出方式,适用于不同需求的应用场景。
    - 抗干扰性:交叉串扰不超过指定的ICEO,确保稳定可靠的检测效果。
    - 定制化服务:通过授权代表提供电流分档、特殊导线长度和连接器化服务。

    应用案例和使用建议


    - 装配线自动化:可用于检测生产线上的物体或材料位置。
    - 机器安全:例如门传感器,确保机器安全运行。
    - 热敏纸标记检测:检测热敏纸上特定标记的位置。
    使用建议:
    - 在安装过程中使用ND Industries的Vibra-Tite进行螺纹锁定,避免应力开裂。
    - 根据具体应用场景选择合适的传感器型号和配置。

    兼容性和支持


    - 传感器与标准导线兼容,适用于大多数工业自动化系统。
    - 供应商提供全面的技术支持和售后服务,包括定制服务。

    常见问题与解决方案


    - Q: 如何避免传感器损坏?
    - A: 确保在安装时使用ND Industries的Vibra-Tite进行螺纹锁定,以避免应力开裂。

    - Q: 如何正确读取传感器输出信号?
    - A: 参考传感器的数据手册,正确设置输入和输出参数,确保读取到正确的信号。

    总结和推荐


    总体而言,这些反射式物体传感器提供了高精度和可靠性,适合于多种工业自动化和机器安全应用。其定制化的服务和支持使得它们成为市场上极具竞争力的产品。强烈推荐在需要高精度和可靠性的场合使用这些传感器。

OPB743WZ参数

参数
颜色感应 -
光源 -
感应距离 3.81mm
波长 890nm
最大工作供电电压 1.7V
最小工作供电电压 -
响应时间 -
感应方式 Reflective
输出类型 Phototransistor
长*宽*高 17.78mm*5.08mm*15.24mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB743WZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB743WZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB743WZ OPB743WZ数据手册

OPB743WZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.8736
5+ ¥ 42.1861
10+ ¥ 37.7988
50+ ¥ 37.1238
100+ ¥ 37.1238
250+ ¥ 37.1238
库存: 142
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.87
直接购买
加入购物车
