OPB350L187

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: Liquid 4.78mm Phototransistor PCB安装,通孔安装
供应商型号: 828-OPB350L187
供应商: Mouser
标准整包数: 1

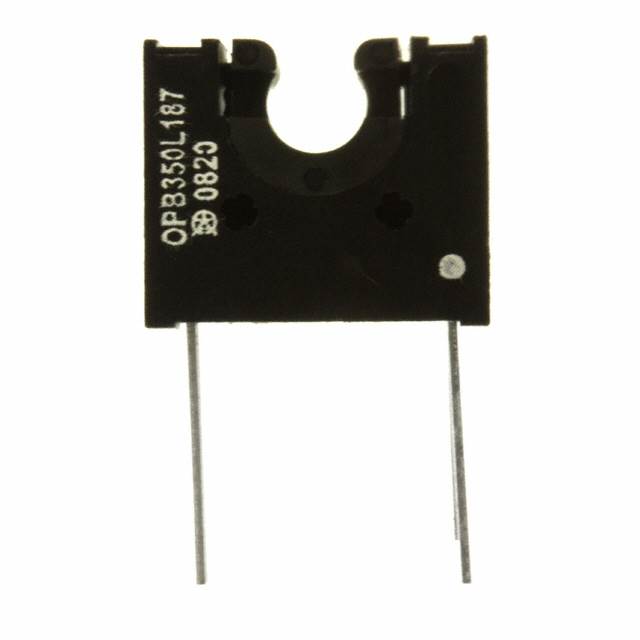

TT ELECTRONICS 光电传感器 OPB350L187

OPB350L187概述

    # OPB350 / OCB350 Series Tube Liquid Sensor 技术手册

    产品简介


    OPB350 / OCB350 系列管状液体传感器是一款专为非接触式液体检测设计的高性能光电传感器。它能够通过透明管道识别液体的存在与否,同时支持多种输出状态,包括“液体存在”、“无液体存在”和“无管子存在”。此系列传感器可适用于外径为1/16英寸(1.6毫米)、1/8英寸(3.2毫米)、3/16英寸(4.8毫米)和1/4英寸(6.3毫米)的透明管材。传感器内置精密校准电路,确保在长期运行中的稳定性和可靠性,广泛应用于医疗、工业控制和消费电子等领域。

    技术参数


    以下是OPB350/OCB350系列的主要技术规格:
    | 参数 | 规格范围 | 备注 |
    |
    | 工作温度范围 | -40°C 至 +85°C
    | 存储温度范围 | -40°C 至 +100°C
    | LED正向电流 | 最大50 mA
    | 峰值正向电流 | 1 A(脉宽2 μs,占空比0.1%)
    | 反向电压 | ≤ 2 V
    | 输出集电极-发射极电压 | 24 V 或 30 V
    | 光电晶体管输出电流 | 最大50 mA
    | 模拟输出电压 | 4.75 V 至 5.25 V
    | 负载电阻设置 | ~2.5 kΩ 至 ~27 kΩ | 支持三种负载电阻调节 |
    此外,传感器的工作模式灵活,通过调整短路条位置可以改变负载电阻,以适应不同灵敏度需求。

    产品特点和优势


    1. 高灵敏度与稳定性:传感器对液体的存在进行精准检测,同时通过自动校准功能维持长期稳定性。
    2. 多功能输出:支持“液体存在”、“无液体存在”和“无管子存在”三种状态,满足多样化的应用场景。
    3. 易用性:PCB安装型和远程安装型两种设计方式,适合各种集成需求。
    4. 宽温域适应性:-40°C 至 +85°C 的工作温度范围,适合严苛的工业环境。
    5. 高性价比:提供完整解决方案(OCB350系列),包括校准电路板及所有必要的硬件组件。

    应用案例和使用建议


    应用案例
    1. 静脉注射(IV)液位监控:用于实时监测液体流动情况,防止药物过量或不足。
    2. 石油和化工行业:用于油品输送过程中液体泄漏检测。
    3. 实验室自动化:用于有色或不透明液体的流量监控。
    使用建议
    1. 定期校准:尽管传感器具备自动校准功能,仍建议每半年进行一次手动校准,以补偿LED和光敏元件的老化效应。
    2. 优化布线:使用高品质屏蔽线缆,减少外界电磁干扰对信号的影响。
    3. 清洁维护:定期清洁传感器前端,避免灰尘和污垢影响透光效果。

    兼容性和支持


    兼容性:
    - OCB350系列传感器可与标准PCB板直接连接,并且兼容市面上主流的5V供电系统。
    - 提供OPB350L Z模块及配套电缆OCB-100-MC24,方便集成到现有设计中。
    支持:
    - TT Electronics提供详尽的技术文档和技术支持服务。
    - 客户可以通过邮箱sensors@ttelectronics.com联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 传感器无法正常校准 | 检查电源电压是否在4.75V至5.25V范围内 |
    | 液体状态切换迟缓 | 调整负载电阻至较低值(如2.5 kΩ) |
    | 输出信号异常波动 | 清洁传感器前端,并检查接线是否牢固 |

    总结和推荐


    OPB350/OCB350系列管状液体传感器凭借其卓越的性能、灵活的配置和广泛的适用性,在液体检测领域具有显著优势。它不仅满足了工业、医疗和科研领域的多样化需求,还通过创新的自动校准功能解决了长期运行中的稳定性挑战。总体而言,这款传感器是液体检测应用的理想选择,强烈推荐在相关项目中使用。

OPB350L187参数

参数
波长 -
颜色感应 -
输出类型 Phototransistor
响应时间 -
光源 -
感应距离 4.78mm
感应方式 Liquid
最小工作供电电压 -
最大工作供电电压 -
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB350L187厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB350L187数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB350L187 OPB350L187数据手册

OPB350L187封装设计

查看详情并下载
Symbol
Footprint
3D Model
