OPB990P51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装 18.48mm*6.35mm*15.63mm
供应商型号: 828-OPB990P51Z
供应商: Mouser
标准整包数: 1

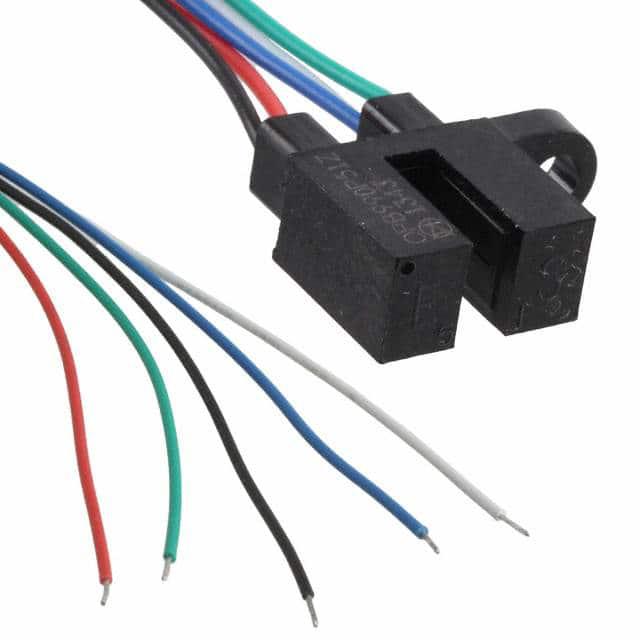

TT ELECTRONICS 光电传感器 OPB990P51Z

OPB990P51Z概述

    非接触式光逻辑槽型光电开关——OPB960/970/980/990系列技术手册

    1. 产品简介


    OPB960/970/980/990系列非接触式光逻辑槽型光电开关(Photologic®)提供了设计工程师在满足特定应用需求方面的灵活性。这些光电开关以标准外壳为基础,具有0.125英寸(3.18毫米)宽的槽口,允许用户指定输出逻辑状态、输出驱动电路、孔径宽度、孔径表面和安装板位置。此外,可以选择导线或PCB引脚作为电气接口,增加灵活性。设备主体为不透明塑料,可以减少对可见光和近红外外部光源的敏感性,从而提高操作稳定性。这种光电开关在运动检测、速度和方向指示、旋转编码器、机械开关替代等方面有着广泛的应用。

    2. 技术参数


    - 工作温度范围:存储温度-40°C到+85°C;操作温度-40°C到+70°C。
    - 供电电压:4.5V至16V。
    - 输入二极管正向直流电流:最大40mA(TA=25°C)。
    - 输入二极管反向直流电压:最大2V(TA=25°C)。
    - 传感器供应电压:VCC至GND最大18V。
    - 输出光逻辑功耗:最大200mW。
    - 开路集电极输出电压:在TA=25°C时最大35V。
    - 短路输出电流:最大30mA(持续1秒)。
    - 逻辑输出电压:
    - 低电平输出电压(缓冲电路-推拉):最大0.4V(VCC=4.5V, IOL=12.8mA, IF=0mA)。
    - 高电平输出电压(缓冲电路-推拉):VCC-2.1V(VCC=4.5V至16V, IOH=800µA, IF=15mA)。
    - 传播延迟时间:低至高、高至低的最大5.0μs。
    - 光耦合器:工作DC供电电压4.5V至16V。
    - 供给电流:最大12mA(VCC=4.5V至16V)。

    3. 产品特点和优势


    - 选择性配置:用户可以根据具体需求选择逻辑和输出驱动电路、孔径尺寸、带盖或开放孔径、导线或PCB引脚。
    - 适应性强:不透明的塑料主体减少了对外部光源的敏感度,不同孔径尺寸提供了不同的光学分辨率。
    - 高度集成:直接支持TTL、LSTTL、CMOS接口,适用于多种电气要求。
    - 高可靠性:通过RoHS认证,适用于环境友好型应用。
    - 广泛应用:可用于打印机、滑动门汽车和提升门应用、机械限位指示等领域。

    4. 应用案例和使用建议


    OPB960/970/980/990系列光电开关常用于需要高精度和可靠性的应用中,如:
    - 打印机:用于顶行、旅行终点、归零位置。
    - 滑动门汽车和提升门应用:精确的位置控制。
    - 机械开关替代:实现自动化控制。
    建议在使用时注意避免强光直射,确保良好的固定和清洁。在极端环境下使用时,建议进行环境测试以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:直接支持TTL、LSTTL、CMOS接口,易于与其他系统集成。
    - 支持服务:OPTEK提供定制电气、导线和电缆服务,可联系当地代表或OPTEK获取更多信息。
    - 维护信息:建议使用推荐的焊料和清洁剂,避免对塑料部件造成损坏。

    6. 常见问题与解决方案


    1. Q:如何连接导线或PCB引脚?
    - A:根据技术手册提供的接线图正确连接导线或PCB引脚。
    2. Q:如何防止光电开关受外部光干扰?
    - A:使用带盖的孔径,并确保设备安装在不受强烈光照射的位置。
    3. Q:如何确定正确的逻辑类型?
    - A:根据应用需求选择合适的逻辑类型,例如缓冲或倒相电路。

    7. 总结和推荐


    OPB960/970/980/990系列非接触式光逻辑槽型光电开关具有广泛的适用性和高度的灵活性,适用于各种复杂的工业和消费电子应用。其高度可靠的性能和多样的配置选项使其成为市场上极具竞争力的产品。对于需要高精度和稳定性的应用,强烈推荐使用此系列光电开关。

OPB990P51Z参数

参数
光源 -
最大工作供电电压 5.25V
波长 890nm
感应距离 3.18mm
颜色感应 -
感应方式 Through-Beam
输出类型 Buffer,Totem Pole
最小工作供电电压 4.75V
响应时间 70ns
长*宽*高 18.48mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB990P51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB990P51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB990P51Z OPB990P51Z数据手册

OPB990P51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.808 ¥ 57.5276
100+ $ 6.0588 ¥ 51.1969
库存: 546
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.52
