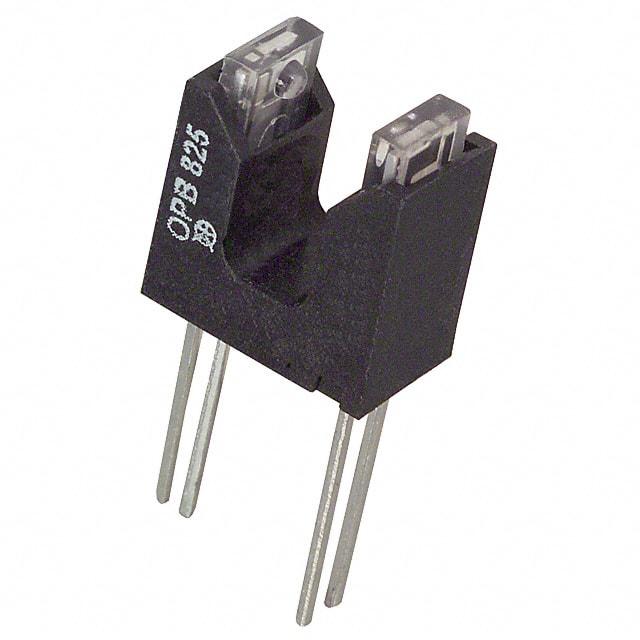

OPB825

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 4.06mm 7μs Phototransistor 底座安装,通孔安装 10.67mm*6.35mm*11.43mm
供应商型号: N-OPB825
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB825

OPB825概述


    产品简介


    Slotted Optical Switch(槽型光开关)OPB825 和 OPB825A 是由 TT Electronics 生产的红外线光学开关,主要用于非接触式物体检测。这两种型号的光开关都内置了一个红外发光二极管(IR-LED),并配有一个安装在低成本黑色塑料外壳内的NPN硅光电晶体管。其中,OPB825 没有安装耳片,适合直接插入PCB板或双列直插式插座中;而 OPB825A 在光电晶体管侧有一个安装耳片,便于固定。每当有不透明物体穿过该槽时,光电晶体管会触发开关动作,实现非接触式的检测功能。

    技术参数


    - 绝对最大额定值:
    - 存储与操作温度范围:-40°C 至 +85°C
    - 引脚焊接温度:260°C
    - 输入二极管 (OPB825—A):
    - 正向直流电流:50 mA
    - 峰值正向电流(1μs 脉冲宽度,300pps):3 A
    - 反向直流电压:2 V
    - 功耗:100 mW
    - 输出光电晶体管 (OPB825—A):
    - 集电极-发射极电压:30 V
    - 发射极-集电极电压:5 V
    - 集电极直流电流:30 mA
    - 功耗:100 mW
    - 电气特性(TA = 25°C):
    - VF:正向电压 - - 1.6 V(IF = 20 mA)
    - IR:反向电流 - - 100 μA(VR = 2 V)
    - V(BR)CEO:集电极-发射极击穿电压 30 V(IC = 1 mA)
    - V(BR)ECO:发射极-集电极击穿电压 5 V(IE = 100 μA)
    - ICEO:集电极暗电流 - - 100 nA(VCE = 10 V,IF = 0,EE = 0)
    - VCE(SAT):集电极-发射极饱和电压 - - 0.4 V(IC = 250 μA,IF = 20 mA)

    产品特点和优势


    Slotted Optical Switch 主要具有以下特点和优势:
    - 非接触式切换: 无需物理接触即可完成切换,适用于需要高可靠性的场合。
    - 快速切换速度: 由于采用了光电晶体管技术,可以实现高速响应,提高系统整体效率。
    - 0.160英寸(4.06毫米)宽槽: 允许精确检测不同尺寸的物体。
    - 0.300英寸(7.62毫米)引脚间距: 简化了安装过程,易于与各种电路板兼容。
    这些特性使得该产品在多种应用场景中表现出色,如生产线自动化、机器安全、票务检测等。

    应用案例和使用建议


    应用案例:
    - 非接触式物体检测: 用于检测物体的存在与否,如生产线上零部件的完整性检查。
    - 机器自动化: 实现自动化流水线的精准控制,提升生产效率。
    使用建议:
    - 在安装时应确保开关周围的清洁,避免灰尘和污垢影响检测精度。
    - 为保证良好的散热效果,建议使用适当大小的散热片来辅助散热。
    - 为了提高系统的可靠性,可以结合软件滤波算法以减少误报率。

    兼容性和支持


    兼容性:
    - 与PCB板兼容: OPB825可以直接插入PCB板或双列直插式插座,而OPB825A则通过安装耳片固定。
    - 其他元器件兼容性: 该产品与其他标准电子元器件具有良好的兼容性,便于集成到各种系统中。
    支持:
    - TT Electronics 提供全面的技术支持和售后服务,确保客户能够顺利解决问题并获得满意的解决方案。

    常见问题与解决方案


    - 问题1: 设备无法正常启动
    - 解决方法: 检查电源连接是否正确,确认输入电压符合要求。

    - 问题2: 检测结果不稳定
    - 解决方法: 清理光开关表面,确保没有灰尘或污物干扰。

    - 问题3: 输出信号异常
    - 解决方法: 确认接地良好,同时检查是否有外部电磁干扰。

    总结和推荐


    总体而言,Slotted Optical Switch(槽型光开关)OPB825 和 OPB825A 是一款高性能的非接触式检测产品,具备出色的性能和广泛的应用领域。其独特的设计和高可靠性使其成为众多工业自动化和检测系统的理想选择。因此,我们强烈推荐这一产品给那些需要高效、稳定、非接触式检测解决方案的用户。

OPB825参数

参数
感应方式 Through-Beam
光源 -
颜色感应 -
最大工作供电电压 -
输出类型 Phototransistor
波长 890nm
感应距离 4.06mm
响应时间 7μs
最小工作供电电压 -
长*宽*高 10.67mm*6.35mm*11.43mm
安装方式 底座安装,通孔安装
零件状态 在售
包装方式 散装

OPB825厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB825数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB825 OPB825数据手册

OPB825封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 1.4522 ¥ 12.3437
200+ $ 1.3905 ¥ 11.8193
400+ $ 1.3464 ¥ 11.4444
500+ $ 1.2954 ¥ 11.0109
库存: 960
起订量: 75 增量: 1
交货地:
最小起订量为:75
合计: ¥ 925.77
