OPB901W55Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: Through-Beam 9.53mm 70ns Buffer,Open Collector 4.75V 5.25V 导线安装,底座安装 30.99mm*6.35mm*15.63mm
供应商型号: 1887190
供应商: 海外现货
标准整包数: 1

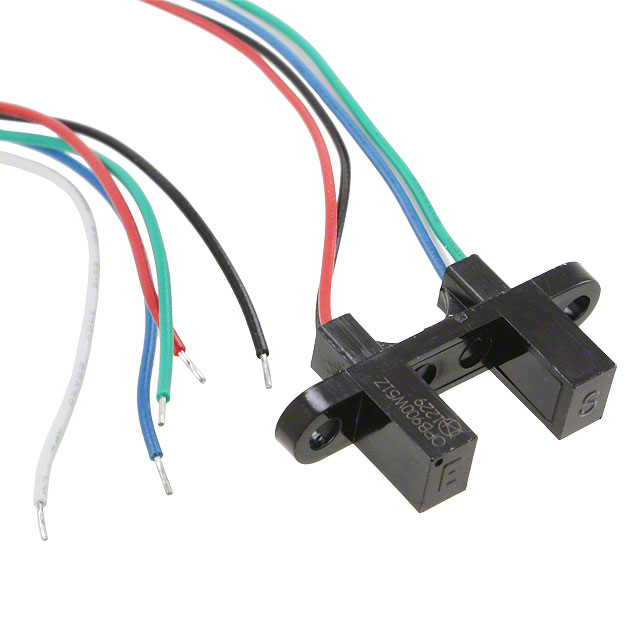

TT ELECTRONICS 光电传感器 OPB901W55Z

OPB901W55Z概述

    # Photologic® Slotted Optical Switch "Wide Gap" Series (OPB900 - OPB913)

    产品简介


    Photologic® Slotted Optical Switch "Wide Gap" 系列(OPB900 - OPB913)是由TT Electronics公司生产的集成电路开关,专为设计工程师提供最佳的灵活性。这些开关采用标准尺寸的外壳,配备了一个宽度为0.375英寸(9.5毫米)的槽,用户可以根据需求选择TTL输出类型和壳体材料。该系列产品广泛应用于机械开关替换、速度指示(测速计)、机械极限指示、边缘检测和物体感应等领域。

    技术参数


    尺寸
    - 槽宽:0.375英寸(9.5毫米)
    绝对最大额定值
    - 存储温度:-40°C至+85°C
    - 工作温度:-40°C至+70°C
    - 铅焊接温度:260°C(1/16英寸(1.6毫米)距离焊点5秒)
    输入
    - 红外LED正向电流:40mA
    - 红外LED反向电压:2V
    - 红外LED功耗:100mW
    输出
    - 电源电压(VCC):4.75V至5.25V
    - 输出低电平电流(VOL):0.4V
    - 输出高电平电压(VOH):2.4V
    - 输出上升时间(tr):70ns
    - 输出下降时间(tf):70ns
    工作特性
    - 数据传输速率:可达250kBaud
    - 脉冲响应:5µs(高至低和低至高的传播延迟)

    产品特点和优势


    Photologic® Slotted Optical Switch "Wide Gap" 系列产品具有多种逻辑输出配置选择,可以灵活适应不同的应用场景。其特色在于提供了多种外壳材料选项,包括不透明和红外透射材料。此外,产品还支持PC板焊接和26 AWG UL认证电线,确保了良好的电气特性和广泛的适用性。内置的滞回特性进一步增强了其稳定性,使其适用于要求较高的工业环境。

    应用案例和使用建议


    应用案例
    1. 机械开关替换:在需要更换传统机械开关的应用中,这些光电开关提供了可靠且持久的替代方案。
    2. 速度指示:适用于各种测速系统,例如电机转速监控。
    3. 机械限位指示:用于监测机械设备的极限位置,避免过载。
    使用建议
    - 在安装时,确保开关槽与被检测对象之间的距离符合技术手册的要求,以保证准确的检测效果。
    - 根据具体的应用需求选择合适的输出配置和外壳材料。
    - 对于需要频繁更换的应用,建议选用PCB焊接版本,以提高整体的稳定性和可靠性。

    兼容性和支持


    Photologic® Slotted Optical Switch "Wide Gap" 系列产品与现有的多种电子元器件兼容,易于集成到各类设备中。TT Electronics公司为用户提供全面的技术支持和维护服务,确保客户能够充分利用该产品的全部潜力。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:开关无法正常工作
    - 解决方案:检查电源电压是否在规定范围内,确保所有连接正确无误。
    2. 问题:检测精度降低
    - 解决方案:确认槽宽和被检测对象之间的距离符合技术手册要求,适当调整位置以提高检测精度。
    3. 问题:出现异常输出
    - 解决方案:检查是否有电磁干扰或其他外部因素影响,尝试屏蔽并重新测试。

    总结和推荐


    Photologic® Slotted Optical Switch "Wide Gap" 系列产品以其灵活性、可靠性和广泛的适用性,在多个行业中展现出卓越的表现。无论是机械开关替换还是速度检测,这些光电开关都能提供精准可靠的解决方案。我们强烈推荐这款产品给需要高性能光电检测应用的工程师和制造商。
    综上所述,Photologic® Slotted Optical Switch "Wide Gap" 系列是一个值得信赖的选择,能够满足不同应用的需求。

OPB901W55Z参数

参数
响应时间 70ns
最小工作供电电压 4.75V
光源 -
波长 -
感应方式 Through-Beam
颜色感应 -
感应距离 9.53mm
输出类型 Buffer,Open Collector
最大工作供电电压 5.25V
长*宽*高 30.99mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB901W55Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB901W55Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB901W55Z OPB901W55Z数据手册

OPB901W55Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
