OPB940W51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm 70ns Buffer,Totem Pole 4.75V 5.25V 导线安装,底座安装 23.75mm*12.95mm*10.54mm
供应商型号: 1139967
供应商: 海外现货
标准整包数: 1

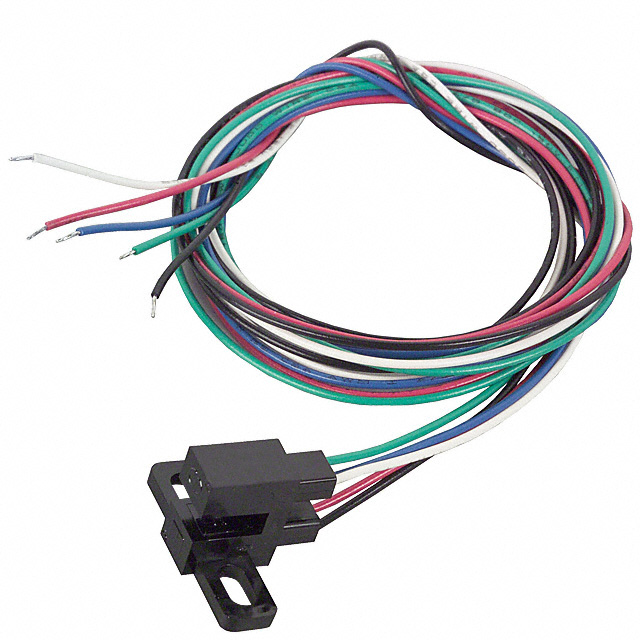

TT ELECTRONICS 光电传感器 OPB940W51Z

OPB940W51Z概述

    Photologic® Slotted Optical Switch: OPB930 and OPB940 (L and W Series)

    1. 产品简介


    Photologic® Slotted Optical Switch(光电开关)系列的OPB930和OPB940型号是高灵活性的光电集成电路开关。它们提供多种配置选择,适用于各种设计需求。这些开关具有一个标准的槽宽为0.125英寸(3.18毫米),可根据用户的特定需求定制输出类型和极性、外壳材料、孔径宽度及引脚长度(L系列)或电线引线(W系列)。这种模块化设计使其在众多应用中表现出色,如替代机械开关、速度指示(转速计)、机械限位指示和边缘检测。

    2. 技术参数


    - 电气参数:VCC电压(非超过3秒内)为10V,工作温度范围为-40°C至+70°C,存储温度范围为-40°C至+85°C。输入红外LED的正向电流为40mA,反向直流电压为2V。
    - 输出功率:输出光电流的最大值为200mW,整个装置的最大功率消耗为300mW。
    - 电压和电流特性:数据速率可达250kBaud,输出电压在开路集电极输出时最高可达到35V。
    - 封装和连接:L系列采用焊接引脚,而W系列则采用24英寸(610毫米)长的7股26AWG绝缘电线。各设备均带有应力释放,用于防止引线断裂。

    3. 产品特点和优势


    - 自定义选项:用户可以自由选择孔径大小、输出配置、外壳材质、引脚类型或电线。
    - 高度稳定性:内置的迟滞放大器提供了额外的稳定性能。
    - 宽广的应用范围:适合多种用途,包括替代机械开关、速度指示、机械限位指示和边缘检测。
    - 可靠性高:光栅由不透明的注塑塑料制成,减小了环境光的敏感度。

    4. 应用案例和使用建议


    - 机械开关替换:通过光电开关代替传统机械开关,提高了系统的可靠性和耐用性。
    - 速度指示:在需要精确测量速度的场合中,例如转速计,光电开关能提供准确的速度指示。
    - 机械限位指示:可用于机器人手臂或自动化生产线中,以检测运动极限。
    - 边缘检测:当物体穿过光电开关的槽口时,能够检测到物体的边缘位置。
    使用建议:在进行装配时,确保光电开关正确安装,避免因安装不当导致误动作。建议使用ND Industries的Vibra-Tite进行固定,以减少震动造成的损坏。

    5. 兼容性和支持


    - 兼容性:光电开关具有多种接口类型(焊接引脚和电线),可以与不同类型的电路板或设备轻松连接。
    - 技术支持:制造商提供全面的技术支持,包括定制化服务和详细的安装指南。可以通过官方网站或直接联系当地代表获取更多信息。

    6. 常见问题与解决方案


    - 问题:如何防止光电开关过热?
    解决方案:确保供电电压不超过规定值,并遵循正确的安装和使用指南,避免长时间高负载工作。
    - 问题:如何防止光电开关受外部光线干扰?
    解决方案:使用不透明的外壳材料,以减少对可见光和近红外光的敏感度。
    - 问题:如何选择合适的光电开关型号?
    解决方案:根据具体应用的需求(如工作温度范围、输出配置等)选择相应的型号。

    7. 总结和推荐


    综上所述,Photologic® Slotted Optical Switch 系列的产品在设计上具备高度灵活性和稳定性,能够满足广泛的工业应用需求。它们不仅适用于机械开关替换,还适用于速度指示、机械限位指示和边缘检测等多种场合。结合其可靠的性能和广泛的支持网络,我们强烈推荐这一系列产品。

OPB940W51Z参数

参数
最大工作供电电压 5.25V
波长 880nm
光源 -
最小工作供电电压 4.75V
输出类型 Buffer,Totem Pole
响应时间 70ns
颜色感应 -
感应方式 Through-Beam
感应距离 3.18mm
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB940W51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB940W51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB940W51Z OPB940W51Z数据手册

OPB940W51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
