OPB707A

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Reflective 1.27mm Photodarlington PCB安装,通孔安装 6.1mm*4.42mm*4.7mm
供应商型号: 828-OPB707A
供应商: Mouser
标准整包数: 1

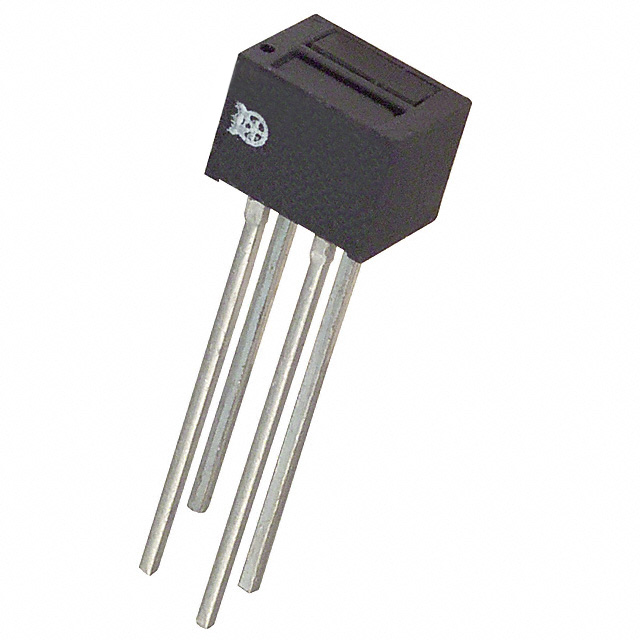

TT ELECTRONICS 光电传感器 OPB707A

OPB707A概述

    电子元器件产品技术手册:OPB706 和 OPB707

    1. 产品简介


    OPB706 和 OPB707 是由 TT Electronics 生产的一系列非接触式反射物体传感器,集成了红外发光二极管(LED)和光电晶体管(OPB706)或光电达林顿管(OPB707)。这些组件被安装在黑色塑料外壳中,沿平行轴“并排”布置,采用深红外透射塑料模具以减少环境光噪声。
    - 主要功能:检测反射表面物体,提供高灵敏度的光电输出。
    - 应用领域:
    - 装配线自动化
    - 机器自动化
    - 机器安全
    - 末端位置传感器
    - 门传感器
    - 非接触式反射物体检测

    2. 技术参数


    以下是 OPB706 和 OPB707 的关键技术规格:
    | 参数 | OPB706 | OPB707 |
    |
    | LED 峰值波长 | 935 nm | 935 nm |
    | 输出类型 | 光电晶体管 | 光电达林顿管 |
    | 反射距离 | 0.050" (1.27mm) | 0.050" (1.27mm) |
    | 输入二极管电压 | VF = 1.7V (IF = 20mA) | VF = 1.7V (IF = 20mA) |
    | 反向电流 | IR ≤ 100 µA (VR = 2V) | IR ≤ 100 µA (VR = 2V) |
    | 输出电流(最大值) | 250 nA (VCE = 5V, IF = 0) | 250 nA (VCE = 5V, IF = 0) |
    | 响应时间 | 微秒级 | 微秒级 |
    | 工作温度范围 | -40°C 至 +85°C | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C | -40°C 至 +85°C |

    3. 产品特点和优势


    - 高灵敏度和可靠性:通过光电达林顿管实现高增益,特别适用于弱光条件下的检测。
    - 结构紧凑:小尺寸设计便于集成到狭小空间的应用中。
    - 低功耗:低电压、低电流操作降低了整体功耗,延长了使用寿命。
    - 定制化选项:可根据客户需求提供定制电气、线缆及连接器配置。
    - 经济实惠:采用低成本塑料封装,适合大规模生产应用。

    4. 应用案例和使用建议


    典型应用场景:
    - 装配线上的非接触式物体检测。
    - 自动化设备中的末端位置传感器。
    - 门传感器用于自动门开启系统。
    使用建议:
    - 确保反射表面的材料具有高漫反射率(如 Kodak 90% 中性白卡)以获得最佳性能。
    - 调整发射和接收组件之间的距离(默认为 0.050"),以适应具体应用场景。
    - 使用专用的 PCB 或连接器固定传感器,以确保长期稳定性。

    5. 兼容性和支持


    - 兼容性:OPB706 和 OPB707 可轻松集成到现有的电子系统中,支持多种标准接口和连接方式。
    - 技术支持:如有特殊需求,可联系当地经销商或 TT Electronics 获取进一步支持和定制服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 检测灵敏度下降 | 检查反射表面是否清洁;调整 LED 和接收器间距。 |
    | 输出信号不稳定 | 确认电源电压稳定,检查电路连接是否正确。 |
    | 温度过高导致性能下降 | 改善散热设计,降低环境温度。 |

    7. 总结和推荐


    总结:
    OPB706 和 OPB707 是高性能的光电传感器模块,特别适用于需要高灵敏度、可靠性和稳定性的工业自动化应用。其独特的光电达林顿输出提供了卓越的信噪比,且在宽温范围内表现出色。
    推荐:
    对于需要非接触式物体检测的应用场景,OPB706 和 OPB707 是理想的选择。它们不仅易于集成,还提供了出色的性价比,非常适合对成本敏感的项目。强烈推荐在自动化设备和工业控制领域使用。
    联系方式:
    欲了解更多产品详情,请访问 [Mouser Electronics](https://www.mouser.com) 查看实时库存、价格和交付信息。

    本文内容基于 TT Electronics 官方技术手册整理而成,仅供参考。请根据实际应用场景验证产品性能。

OPB707A参数

参数
输出类型 Photodarlington
最小工作供电电压 -
光源 -
感应距离 1.27mm
最大工作供电电压 -
波长 935nm
颜色感应 -
感应方式 Reflective
响应时间 -
长*宽*高 6.1mm*4.42mm*4.7mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

OPB707A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB707A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB707A OPB707A数据手册
