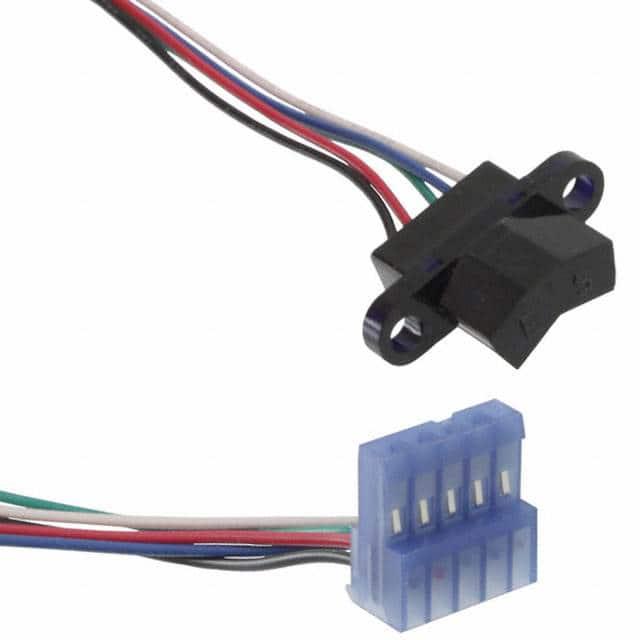

OPB770TZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 2.03mm~5.59mm Buffer,Totem Pole 4.75V 5.25V 24.64mm*6.35mm*15.88mm
供应商型号: N-OPB770TZ
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB770TZ

OPB770TZ概述

    Photologic® Reflective Object Sensor: OPB760, OPB761, OPB762, OPB763 (Series N and T);OPB770, OPB771, OPB772, OPB773 (Series NZ and TZ)

    产品简介


    Photologic® Reflective Object Sensor(光逻辑反射物体传感器)系列包含多个型号:OPB760N、OPB760T、OPB770N 和 OPB770T 等。它们均采用 Photologic 输出,适用于非接触式检测,具有多种输出配置选择。这些传感器主要用于工业自动化、机器安全及各种运动检测应用,能够实现可靠的检测和控制功能。

    技术参数


    - 峰值波长:890 nm
    - 供电电压:4.75 V 至 5.25 V
    - 正向电流:IF = 40 mA
    - 反向电流:IR ≤ 100 μA @ VR = 2.0 V, TA = 25°C
    - 最大功耗:300 mW
    - 封装类型:PCB 安装和远程安装,可选 12 英寸(304.800 mm)AWG 26 导线
    - 操作温度范围:-40°C 到 +70°C
    - 存储温度范围:-40°C 到 +85°C

    产品特点和优势


    Photologic® Reflective Object Sensor 系列提供了灵活的安装配置和四种不同的输出配置选择(Totem-Pole、Open-Collector、Inverted Totem-Pole 和 Inverted Open-Collector)。内置的滞回放大器为稳定运行提供了额外保障。此外,这些传感器还提供定制的电气、电线和电缆及连接器选项,以满足不同应用需求。

    应用案例和使用建议


    - 装配线自动化:适用于生产线上的位置检测,确保高效的物料运输和分拣。
    - 机器安全:用于检测门和其他移动部件的位置,以提高设备安全性。
    - 末端行程传感器:在机器人和机械臂中使用,可以精确检测其运动范围。
    使用建议:
    - 在使用过程中,确保环境温度保持在制造商规定的范围内,以保证传感器的正常工作。
    - 根据具体的应用需求选择合适的输出配置(Totem-Pole 或 Open-Collector)和安装方式(PCB 或远程安装)。

    兼容性和支持


    Photologic® Reflective Object Sensor 系列可以与其他标准电子设备无缝兼容。厂商提供技术支持和维护服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    - 问题一:传感器无法正常工作。
    - 解决方案:检查电源电压是否符合要求,确认传感器的安装位置是否正确。
    - 问题二:信号不稳定。
    - 解决方案:确保检测对象的表面反射率符合传感器的设计要求。如果需要,可以调整传感器的距离或使用过滤器来改善信号质量。
    - 问题三:过热保护启动。
    - 解决方案:减少正向电流或增加散热措施,确保传感器的工作温度不超出允许范围。

    总结和推荐


    Photologic® Reflective Object Sensor 系列传感器以其多样化的配置选项、稳定的性能和广泛的应用领域成为众多工业自动化和机械设备的理想选择。无论是需要精确的位置检测还是增强的安全性能,这一系列传感器都能提供卓越的解决方案。强烈推荐使用这些产品以提升您的自动化系统效率和可靠性。

OPB770TZ参数

参数
感应方式 Reflective
响应时间 -
最大工作供电电压 5.25V
波长 890nm
输出类型 Buffer,Totem Pole
颜色感应 -
最小工作供电电压 4.75V
感应距离 2.03mm~5.59mm
光源 -
长*宽*高 24.64mm*6.35mm*15.88mm
零件状态 在售
包装方式 袋装

OPB770TZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB770TZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB770TZ OPB770TZ数据手册

OPB770TZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
