OPB830W51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm 20ms Phototransistor 导线安装,底座安装 24mm*13.21mm*16.13mm
供应商型号: 1611243
供应商: 海外现货
标准整包数: 1

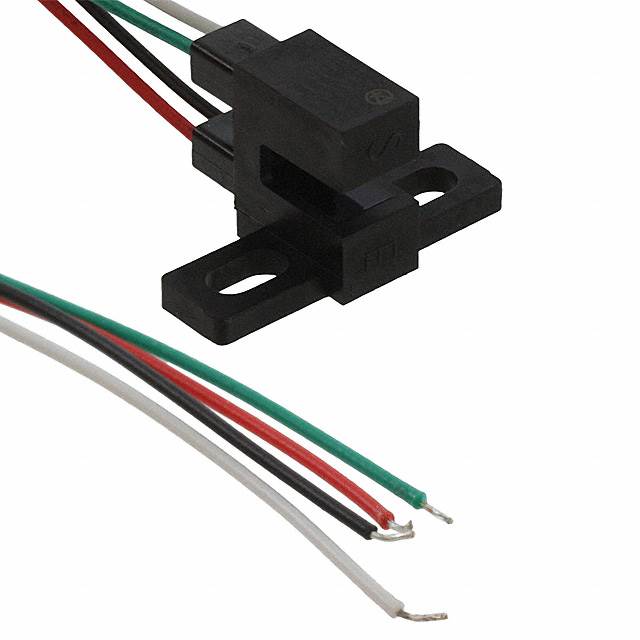

TT ELECTRONICS 光电传感器 OPB830W51Z

OPB830W51Z概述

    Slotted Optical Switch:OPB830 和 OPB840 (L 和 W)
    引言
    TT Electronics 的 OPB830 和 OPB840 系列是为设计工程师提供灵活性的定制设备,通过标准生产线实现定制需求。这些产品包括 L 系列和 W 系列,适用于多种应用场景,如非接触式物体检测、装配线自动化、机器安全等。

    产品简介


    OPB830 和 OPB840 系列提供了一种灵活性,可以满足设计工程师在不同应用场景下的需求。L 系列提供了板载安装引脚间距的选择,而 W 系列则提供了 24 英寸(610 毫米)26 AWG 导线引脚。

    技术参数


    输入二极管
    - 前向电压(VF):1.7 V (IF = 20 mA)
    - 反向电流(IR):100 μA (VR = 2 V)
    输出光电晶体管
    - 集电极-发射极击穿电压(V(BR)CEO):30 V
    - 发射极-集电极击穿电压(V(BR)ECO):5 V
    - 集电极暗电流(ICEO):100 nA (VCE = 10 V)
    绝对最大额定值
    - 存储和操作温度(L 系列):-40°C 到 +85°C
    - 存储和操作温度(W 系列):-40°C 到 +80°C
    电气特性
    - 输入二极管:前向电流(IF):50 mA
    - 峰值前向电流(IFP):1 A (1 µs 脉冲宽度,300 pps)
    - 输出光电晶体管:集电极-发射极饱和电压(VCE(SAT)):0.4 V (IC = 400 µA, IF = 20 mA)

    产品特点和优势


    1. 槽宽:0.125 英寸(3.18 毫米)
    2. 电气输出参数选择
    3. 光圈选择
    4. 可选外壳材料:红外透射塑料或不透明塑料
    5. 侧装配置
    6. 引脚间距选择(L 系列)
    7. 导线长度(W 系列):24 英寸(610 毫米)

    应用案例和使用建议


    OPB830 和 OPB840 系列广泛应用于非接触式物体检测、装配线自动化、机器安全等领域。在实际应用中,可以根据具体的应用场景选择合适的型号和参数。
    使用建议:
    - 在安装时,确保导线与 PCB 之间有足够的距离以防止损坏。
    - 在测试时,需要考虑环境光线对传感器的影响。

    兼容性和支持


    - 产品具有良好的兼容性,可以方便地与其他电子元器件和设备配合使用。
    - TT Electronics 提供了详细的技术支持文档,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. Q: 如何正确安装传感器?
    - A: 确保传感器安装牢固,并且与 PCB 之间的距离符合要求。

    2. Q: 如何避免环境光线干扰?
    - A: 使用不透明外壳材料,并确保安装环境尽量减少外界光线干扰。

    3. Q: 如何处理高温环境下的安装问题?
    - A: 在高温环境下,可以使用线束延长线以确保传感器不会因过热而损坏。

    总结和推荐


    OPB830 和 OPB840 系列提供了高度灵活的配置选项,适用于各种工业和自动化应用场景。其卓越的性能和广泛的适用性使其在市场上具有很强的竞争力。推荐在需要高精度和可靠性的场合使用这些产品。
    综上所述,OPB830 和 OPB840 系列是一个值得信赖的选择,能够满足大多数设计工程师的需求。

OPB830W51Z参数

参数
波长 880nm
感应距离 3.18mm
最小工作供电电压 -
感应方式 Through-Beam
最大工作供电电压 -
颜色感应 -
光源 -
响应时间 20ms
输出类型 Phototransistor
长*宽*高 24mm*13.21mm*16.13mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB830W51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB830W51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB830W51Z OPB830W51Z数据手册

OPB830W51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.5302
5+ ¥ 50.5302
10+ ¥ 45.2751
50+ ¥ 44.4666
100+ ¥ 43.6581
250+ ¥ 43.6581
库存: 336
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.53
