首页  >  产品百科  >  OPS693

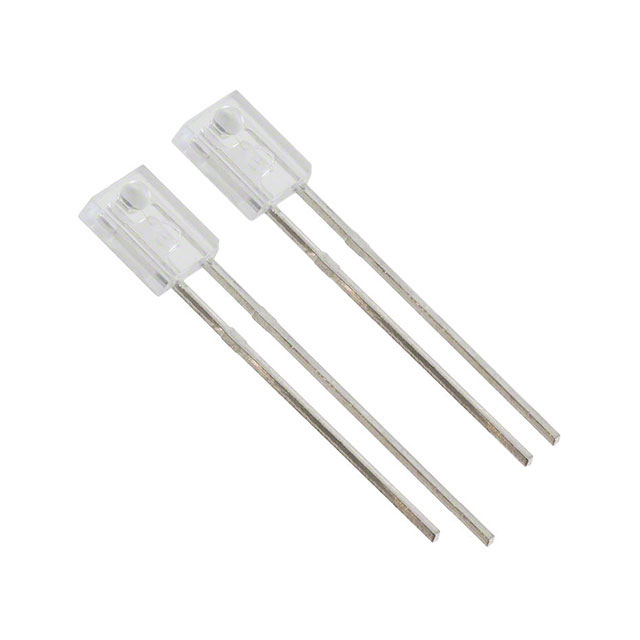

OPS693

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: Through-Beam T-1-2 通孔安装 4.57mm*2.54mm*5.84mm
供应商型号: 11M-OPS693
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPS693

OPS693概述


    产品简介


    OPS665, OPS666, OPS667, OPS691, OPS692, OPS693, OPS698 是由TT Electronics生产的红外光电耦合器系列。每个光电耦合器都包含一个砷化镓红外发光二极管和一个NPN硅光敏晶体管。这些组件安装在不同的封装内,以适应不同的应用需求:T-1封装(适用于OPS665至OPS667)和匹配侧视塑料封装(适用于OPS691至OPS698)。这类光电耦合器广泛应用于非接触式反射物体传感器、装配线自动化、机器自动化、机器安全及末端行程传感器等领域。

    技术参数


    以下是OPS665至OPS698的技术参数概要:
    - 存储及操作温度范围:-40°C 至 +100°C
    - 最大引脚焊接温度:260°C (1/16英寸(1.6毫米)远离外壳)
    - 输入二极管
    - 前向直流电流:50 mA
    - 峰值前向电流(1微秒脉宽,300 pps):3.0 A
    - 反向直流电压:2.0 V
    - 功率耗散:100 mW
    - 输出光敏晶体管
    - 集电极-发射极击穿电压:30 V
    - 发射极-集电极击穿电压:5 V
    - 功率耗散:100 mW
    - 电气特性(TA = 25°C)
    - VF(前向电压):最大1.6 V (IF = 20 mA)
    - IR(反向电流):最大100 μA (VR = 2 V)
    - ICEO(集电极-发射极暗电流)
    - OPS665/666/667:最大100 nA
    - OPS691/692/693:最大100 nA
    - OPS698:最大100 nA

    产品特点和优势


    OPS665至OPS698的主要特点包括:
    - 高电流转移比:提供了出色的信号传输效率。
    - 低成本塑料封装:适用于低成本项目。
    - 匹配侧视塑料封装(OPS691至OPS698):适用于需要精确对准的应用。
    - 分离式设计:方便处理,避免在单独处理LED和光敏晶体管时可能的损坏。

    应用案例和使用建议


    应用案例:OPS665至OPS698常用于非接触式反射物体检测。例如,在装配线自动化中,通过设置光电耦合器来检测移动物体的位置或状态变化。在机安全方面,它们可以作为门传感器,以确保门关闭或打开时的安全状态。
    使用建议:如果将LED和光敏晶体管分开超过规定的距离,正确的对准变得至关重要。此外,考虑到光敏晶体管对环境光线敏感,建议在强光环境下使用屏蔽或过滤措施来提高准确性。

    兼容性和支持


    根据技术手册,OPS665至OPS698可以与标准电气设备和其他电子元件兼容。TT Electronics提供全面的技术支持,包括产品文档、规格更新和售后服务,以帮助客户更好地利用这些光电耦合器。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    - Q: 如何避免过热损坏?
    - A: 确保不超过规定的焊接温度和功率耗散。
    - Q: 如何减少光敏晶体管对外部光源的敏感度?
    - A: 使用适当的遮蔽材料或滤光片来阻挡不必要的光线。
    - Q: 如何正确安装和对准组件?
    - A: 在安装过程中仔细对准LED和光敏晶体管,并确保两者之间的距离不超过规定距离。

    总结和推荐


    综上所述,OPS665至OPS698是高度可靠的红外光电耦合器,具有出色的电流传输性能和适用广泛的特性。它们在非接触式反射物体检测、自动化生产线及机器安全等方面表现出色。鉴于其高性价比、多样化的封装选项和优异的性能,强烈推荐在各种自动化和控制应用中使用。
    对于那些寻求高质量、高性能光电耦合器的用户来说,OPS665至OPS698无疑是一个值得考虑的选择。

OPS693参数

参数
波长 -
输出类型 -
响应时间 -
最大工作供电电压 -
感应距离 -
颜色感应 -
感应方式 Through-Beam
最小工作供电电压 -
光源 -
长*宽*高 4.57mm*2.54mm*5.84mm
通用封装 T-1-2
安装方式 通孔安装
零件状态 在售
包装方式 散装

OPS693厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPS693数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPS693 OPS693数据手册

OPS693封装设计

查看详情并下载
Symbol
Footprint
3D Model
