OHB900

产品分类: 霍尔传感器
厂牌: TT ELECTRONICS
产品描述: Digital 4.5V 4mA 25mA 24V 通孔安装 25.9mm*6.35mm*10.8mm
供应商型号: 139853
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 霍尔传感器 OHB900

OHB900概述

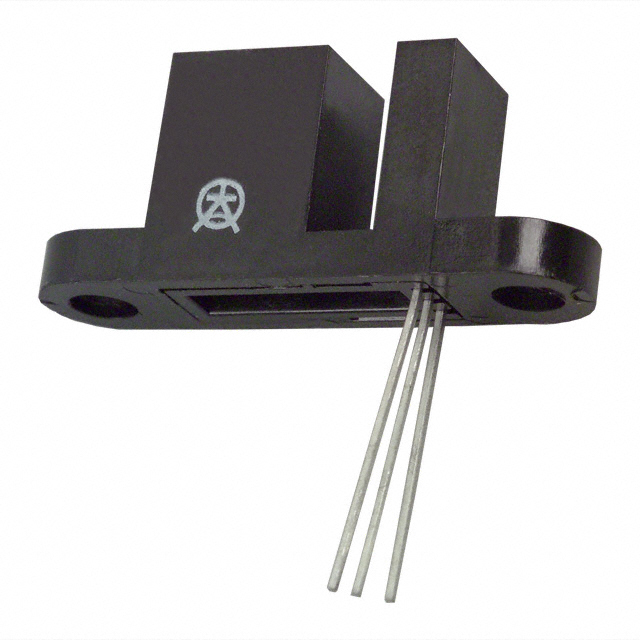

    # Hallogic OHB900 Hall-Effect Sensor Assembly

    产品简介


    Hallogic OHB900 Hall-Effect Sensor Assembly 是一种集成型霍尔效应传感器组件,集成了类似OH180U的霍尔效应传感器和一块稀土磁铁,安装在一个低成本塑料外壳内。磁铁在霍尔效应传感器位置产生最佳的磁场强度。传感器具有开路晶体管输出,当槽口打开时被激活;当槽口被铁质材料遮挡,从而降低霍尔效应传感器位置的磁通密度时,开路输出晶体管关闭。该器件能够提供高达25mA的灌电流,输出特性在整个直流到超过200kHz的切换频率范围内保持恒定。其独特的单极性工作方式,使其非常适合非接触式开关操作的应用场景。

    技术参数


    绝对最大额定值
    - 供电电压(VCC): 25V
    - 存储温度范围(TS): -50°C 至 +160°C
    - 工作温度范围(TA): -40°C 至 +150°C
    - 引脚焊接温度(从壳体1/8英寸处,用焊铁焊接5秒): 260°C
    - 输出导通电流(ISINK): 25mA
    - 输出关断电压(VOUT): 25V
    - 磁通密度(B): 无限制
    电气特性(TA=25°C)
    - ICC:供电电流:4mA至7mA(VCC=24V,输出关闭状态)
    - VOL:输出饱和电压:100mV至400mV(VCC=4.5V,IOL=20mA,槽口打开)
    - IOH:输出泄漏电流:0.1μA至10μA(VCC=4.5V,VOUT=24V,槽口关闭)
    - tr:输出上升时间:0.21μs至1μs(RL=820Ω,CL=20pF)
    - tf:输出下降时间:0.1μs至1μs(RL=820Ω,CL=20pF)

    产品特点和优势


    - 非接触运动传感
    - 能够在4.5V至25V的宽泛供电电压范围内工作
    - 具有优秀的温度稳定性
    - 霍尔元件、线性放大器和施密特触发器集成于单个霍利逻辑硅芯片上
    - 在恶劣环境下能长时间稳定运行
    - 0.125英寸(3.18毫米)宽间隙

    应用案例和使用建议


    应用案例:
    - 非接触式槽口磁性开关
    - 艰苦环境编码器
    - 装配线自动化
    - 机器自动化
    - 机械安全
    - 行程终点传感器
    - 门传感器
    使用建议:
    为了确保传感器的最佳性能,在安装过程中应注意传感器与磁性材料之间的距离(0.125英寸,即3.18毫米)。此外,在不同温度条件下,应检查上升和下降时间以及供电电流的变化,以保证传感器的稳定性和可靠性。

    兼容性和支持


    OHB900可以与各种标准的电路板设计兼容,并且支持广泛的应用场景。供应商提供了详尽的技术支持和维护服务,包括产品文档、软件更新和技术咨询等。

    常见问题与解决方案


    1. 问题: 输出信号不稳定。
    - 解决方案: 检查供电电压是否稳定,磁通密度是否足够。
    2. 问题: 温度影响较大。
    - 解决方案: 使用散热片或其他冷却措施来稳定工作温度。
    3. 问题: 传感器响应迟钝。
    - 解决方案: 检查传感器与磁性材料之间的距离是否符合要求。

    总结和推荐



    总结

    :
    OHB900霍尔效应传感器以其出色的非接触运动传感能力、广泛的温度适应性和高可靠性,成为一款适用于多种工业环境的理想选择。其在非接触式开关操作中的卓越表现使其在市场上具有很强的竞争优势。
    推荐:
    强烈推荐将OHB900霍尔效应传感器应用于需要高精度、稳定性和温度耐受性的各种自动化系统中。

OHB900参数

参数
感应范围 -
轴类型 -
典型带宽 -
分辨率 -
最大供电电流 4mA
最大输出电流 25mA
最大工作供电电压 24V
输出类型 Digital
最小工作供电电压 4.5V
长*宽*高 25.9mm*6.35mm*10.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OHB900厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OHB900数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 霍尔传感器 TT ELECTRONICS OHB900 OHB900数据手册

OHB900封装设计

查看详情并下载
Symbol
Footprint
3D Model
