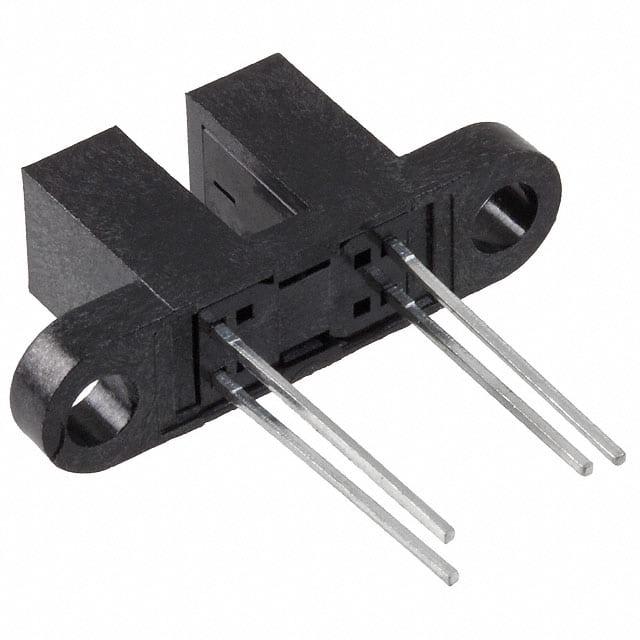

OPB870T11

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor PCB安装,通孔安装 24.61mm*6.35mm*10.8mm
供应商型号: N-OPB870T11
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB870T11

OPB870T11概述

    # 滑槽式光学传感器系列产品技术手册

    1. 产品简介


    滑槽式光学传感器(Slotted Optical Sensors)系列提供了标准产品线中定制设备的灵活性。本系列中的所有产品均采用标准外壳设计,配备了宽度为0.125英寸(3.18毫米)的滑槽,用户可以根据需要指定输出逻辑状态、输出驱动电路、光孔宽度、光孔表面处理以及安装位置。此外,还可选择引线或PCB连接方式,以提供电气接口的灵活性。
    产品类型包括光电晶体管检测和光电二极管检测两种,具体型号如OPB360、OPB370、OPB380、OPB390、OPB859、OPB860、OPB870、OPB880、OPB890。这些传感器广泛应用于非接触物体检测、生产线自动化、设备安全等领域。

    2. 技术参数


    以下是滑槽式光学传感器的主要技术参数:
    输入LED部分:
    - 峰值正向电流:1A(1微秒脉宽,300次每秒)
    - 正向电压:1.3V~1.8V(IF=20mA)
    - 最大反向电压:2V
    - 工作温度范围:-40°C~+85°C
    输出光电晶体管部分:
    - 集电极-发射极反向击穿电压:30V
    - 集电极最大直流电流:30mA
    - 发射极-集电极电压:5V
    - 功耗:100mW
    - 暗电流(发射极-集电极):100nA(VCE=10V,IF=0)
    物理尺寸及外壳选项:
    - 滑槽宽度:0.125英寸(3.18毫米)
    - 光孔宽度可选:0.050英寸(1.270毫米)或0.010英寸(0.254毫米)
    - 外壳材料可选:不透明塑料(防尘保护)或红外透射材料

    3. 产品特点和优势


    滑槽式光学传感器系列具有以下特点和优势:
    - 灵活性:通过选择不同的光孔宽度、外壳材料和安装配置,可以满足特定应用需求。
    - 高可靠性:外壳采用不透明塑料,有效减少可见光和近红外外部光源的干扰。
    - 广泛适用性:可用于工业自动化、机械安全等多个领域,满足各种复杂工况要求。
    - 高分辨率:多种光孔宽度选择可实现不同精度的运动传感。
    这些特点使得滑槽式光学传感器在市场上具有较强的竞争力。

    4. 应用案例和使用建议


    应用案例:
    1. 非接触式物体检测:用于检测生产线上移动的物体。
    2. 生产线自动化:安装于输送带边缘,监测物体位置和方向。
    3. 设备安全:在危险区域安装传感器,确保操作人员的安全。
    使用建议:
    - 确保传感器周围无强光干扰,必要时使用遮光罩。
    - 定期清洁传感器表面,推荐使用异丙醇擦拭。
    - 针对高温环境,需注意降额使用,避免超过最大功耗限制。

    5. 兼容性和支持


    滑槽式光学传感器与主流PCB设计完全兼容,适合多种连接方式(引线或PCB连接)。厂商提供详细的配套技术支持和售后服务,包括在线培训和技术文档下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 光源干扰严重 | 安装遮光罩,避免外界强光影响。 |
    | 输出信号不稳定 | 检查连接是否牢固,确认供电电压正常。 |
    | 温度过高导致性能下降 | 降低LED驱动电流或更换散热装置。 |

    7. 总结和推荐


    综合评估:
    滑槽式光学传感器系列凭借其灵活的设计、可靠的性能和广泛的适用性,在多个行业中表现优异。其独特的光孔宽度选择和外壳材料配置使其成为高端工业应用的理想选择。
    推荐:
    强烈推荐使用此系列传感器,尤其是对于需要高精度检测和强抗干扰能力的应用场景。厂商完善的售后支持和灵活的定制服务更是加分项。
    最终评分:★★★★★(5/5)

OPB870T11参数

参数
输出类型 Phototransistor
光源 -
波长 890nm
最大工作供电电压 -
感应距离 3.18mm
感应方式 Through-Beam
响应时间 -
最小工作供电电压 -
颜色感应 -
长*宽*高 24.61mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 停产
包装方式 散装

OPB870T11厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB870T11数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB870T11 OPB870T11数据手册

OPB870T11封装设计

查看详情并下载
Symbol
Footprint
3D Model
