44WR5KLFTB

厂牌: TT ELECTRONICS
产品描述: 5KΩ ±10% 250mW ±100ppm/℃ 300V 贴片安装 4.83mm*3.51mm*5.31mm
供应商型号: 1520662
供应商: element14
标准整包数: 1
TT ELECTRONICS 电位器及其他可变电阻器 44WR5KLFTB

44WR5KLFTB概述


    产品简介

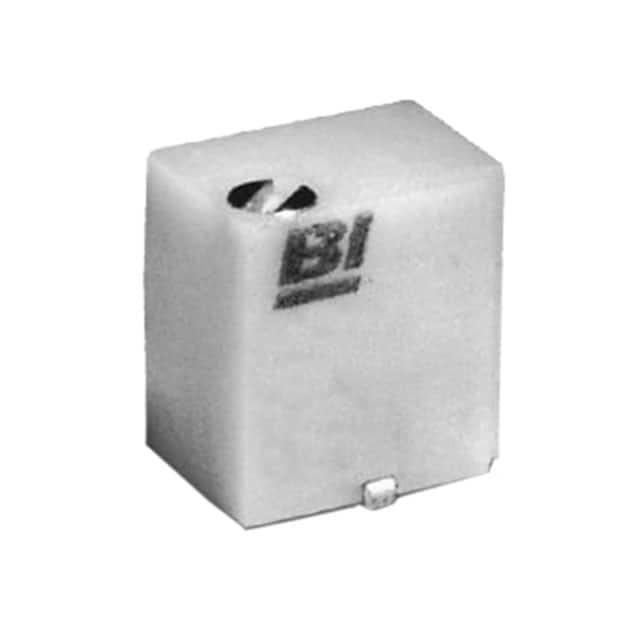

    Model 44 Cermet Trimming Potentiometer 是一款由TT Electronics设计的紧凑型表面贴装(SMD)电位器。这种电位器主要应用于需要调整或校准的场合,如医疗设备和消费电子产品中。其独特的设计使其在紧凑的板卡布局中表现出色,同时具备出色的防潮性和长寿命特性。

    技术参数


    - 标准电阻范围: 10 Ω 至 2 MΩ
    - 电阻容差: ±10%(<100 Ω时为±20%)
    - 输入电压: 最大300 Vdc 或 rms,不超过额定功率
    - 滑块电流: 最大100 mA 或额定功率范围内较小者
    - 功率等级: 0.25 瓦特(在85°C时,至150°C时降额为0)
    - 端部电阻: 最大1% 或 2 Ω,以较大者为准
    - 实际电学行程: 9 圈名义值
    - 介电强度: 600 Vrms
    - 绝缘电阻: 最小1,000 MΩ
    - 分辨率: 实际上无穷大
    - 接触电阻变化: 最大1% 或 3 Ω,以较大者为准
    - 环境密封性: 在85°C时通过氟里昂(无泄漏)

    产品特点和优势


    - 空间节省: 采用SMD封装,适合紧凑的设计需求。
    - 防水性能: 防止侵蚀性水洗液影响。
    - 长寿命: 设计简单,安装后无需频繁调节。
    - 质量保证: BI Technologies提供高品质和高可靠性。
    - 多版本选择: 可选顶部和侧面调节版本,以及J钩或鸥翼引脚终止。

    应用案例和使用建议


    - 应用场景: 医疗设备中的精确控制、消费电子产品中的微调。
    - 使用建议: 在高温或湿度环境下使用时,注意温度和湿度限制,确保符合制造商规定的使用条件。

    兼容性和支持


    - 兼容性: 适用于多种电路设计,支持不同的安装方式。
    - 支持和维护: 由BI Technologies提供技术支持和维修服务。

    常见问题与解决方案


    - 问题: 电位器在高温环境下电阻值变化明显。
    - 解决方案: 确保使用温度在规定范围内(-65°C 至 +150°C),并考虑使用额外的散热措施。

    - 问题: 滑动过程中阻力不均匀。
    - 解决方案: 检查滑块是否有异物阻塞,必要时重新清洁和润滑。

    总结和推荐


    综上所述,Model 44 Cermet Trimming Potentiometer 是一款多功能、高性能的电位器,适用于各种严苛的应用环境。它不仅具备良好的耐久性和稳定性,还能满足对精度要求较高的应用场景。强烈推荐用于需要精密调节的医疗和消费电子产品中。

44WR5KLFTB参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 300V
长*宽*高 4.83mm*3.51mm*5.31mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

44WR5KLFTB厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

44WR5KLFTB数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 44WR5KLFTB 44WR5KLFTB数据手册

44WR5KLFTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8154 ¥ 48.6748
10+ $ 5.3333 ¥ 44.64
25+ $ 4.7526 ¥ 39.779
50+ $ 4.4615 ¥ 37.3431
100+ $ 4.0731 ¥ 34.0917
250+ $ 3.2974 ¥ 27.5995
500+ $ 3.1038 ¥ 25.9792
1000+ $ 2.9103 ¥ 24.3588
库存: 738
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.67
