67YR2KLFTB

厂牌: TT ELECTRONICS
产品描述: 2KΩ ±10% 500mW ±100ppm/℃ 线性 200V 通孔安装 11.99mm(高度)
供应商型号: 858-67YR2KLFTB
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 电位器及其他可变电阻器 67YR2KLFTB

67YR2KLFTB概述

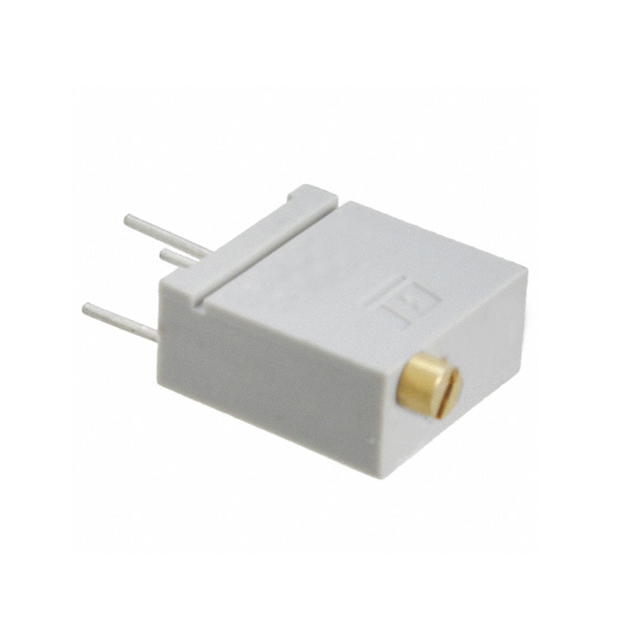

    Model 67 Cermet Trimming Potentiometer

    产品简介


    Model 67 Cermet Trimming Potentiometer是一款专为需要可调性和校准的应用而设计的电子元器件。它广泛应用于医疗和消费电子产品等领域,因其出色的可靠性和长寿命,在众多应用场合中表现出色。

    技术参数


    - 电气特性
    - 标准电阻范围:10 欧姆至 2 兆欧姆
    - 标准电阻容差:±10%(小于 100 欧姆时为 ±20%)
    - 输入电压:最大直流 200 V 或交流峰值不超过功率额定值
    - 滑块电流:最大 100 mA 或在额定功率范围内,以较小者为准
    - 功率额定值:在 85°C 时为 0.5 瓦特,125°C 时为 0 瓦特
    - 端电阻:最大 2 欧姆
    - 实际电气行程:20 转名义值
    - 介电强度:900 Vrms
    - 绝缘电阻:最小 1,000 兆欧
    - 分辨率:本质上是无限的
    - 接触电阻变化:最大 1% 或 1 欧姆,以较大者为准
    - 环境参数
    - 密封:85°C 下的氟利昂(无泄漏)
    - 温度系数:±100 ppm/°C(小于 100 欧姆时为 ±250 ppm/°C)
    - 工作温度范围:-55°C 至 +125°C
    - 冲击测试:五次循环 -55°C 至 +125°C(∆RT 和 ∆VR 均为 1%)
    - 湿度测试:十次 24 小时循环(∆RT 和 IR 均为 1%,IR 最小为 1,000 兆欧)
    - 振动测试:20 G 的振动,10 至 2,000 Hz(∆RT 和 ∆VR 均为 1%)
    - 高温暴露:125°C 下 250 小时(∆RT 和 ∆VR 均为 2%)
    - 旋转寿命:200 周期(∆RT 为 3%)
    - 负载寿命:在 70°C 下 1,000 小时,功率为 0.5 瓦特(∆RT 为 2%)
    - 焊接热电阻:260°C 下 10 秒(∆RT 为 1%)

    产品特点和优势


    Model 67 Cermet Trimming Potentiometer具备以下特点和优势:
    - 可调性和可靠性:适用于任何需要调整和校准的应用。
    - 密封性:能与水溶性PCB清洗过程兼容。
    - 高可靠性:具有长使用寿命。
    - 多功能性:适用于医疗和消费电子产品。

    应用案例和使用建议


    该产品广泛应用于医疗和消费电子设备中,例如调节音频设备的音量控制,或者用于各种需要精确电阻调整的精密仪器。建议在选择此产品的应用时,确保环境条件符合其温度系数的要求。此外,注意使用过程中避免过度振动和冲击,以免影响其长期稳定性。

    兼容性和支持


    该产品与多种电子元器件和其他设备兼容。TT Electronics提供全面的技术支持和维护服务,以确保客户在使用过程中能够获得最佳体验。此外,该产品包装多样,包括盒子、带卷和管子,以满足不同客户需求。

    常见问题与解决方案


    - Q: 如何正确安装 Model 67 Cermet Trimming Potentiometer?
    A: 请参照技术手册中的安装指南,确保所有引脚对齐,并遵循正确的扭矩要求。
    - Q: 如何处理高温暴露问题?
    A: 保持操作温度在推荐的工作温度范围内,避免长时间高温暴露,可有效延长其使用寿命。

    总结和推荐


    综上所述,Model 67 Cermet Trimming Potentiometer是一款高度可靠的电子元器件,具有广泛的适用性和卓越的性能。强烈推荐在需要精确电阻调整和可靠性的应用场景中使用该产品。无论是在医疗还是消费电子领域,它都能提供稳定的表现,值得信赖。

67YR2KLFTB参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 200V
长*宽*高 11.99mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

67YR2KLFTB厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

67YR2KLFTB数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 67YR2KLFTB 67YR2KLFTB数据手册

67YR2KLFTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4495 ¥ 20.6983
10+ $ 1.794 ¥ 15.1593
100+ $ 1.35 ¥ 11.4075
500+ $ 1.2636 ¥ 10.6774
1000+ $ 1.0778 ¥ 9.1077
库存: 1079
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.69
