OARS1R020FLF

产品分类: 贴片电阻
厂牌: TT ELECTRONICS
产品描述: 20mΩ ±1% 2W ±40ppm/℃ 2512 贴片安装 11.18mm*3.18mm*3.81mm
供应商型号: N-OARS1R020FLF
供应商: 云汉优选
标准整包数: 1

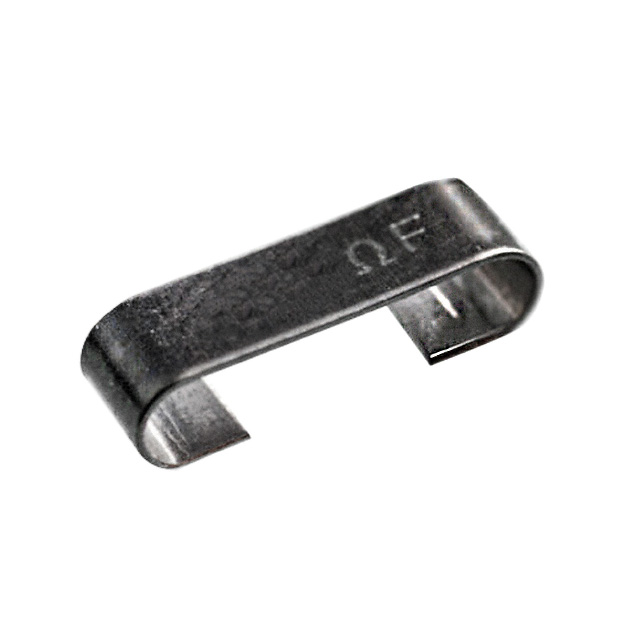

TT ELECTRONICS 贴片电阻 OARS1R020FLF

OARS1R020FLF概述

    # Surface Mount Sense Resistors – OARS, OARS-XP, OARSZ 系列

    产品简介


    表面贴装式精密电阻(Surface Mount Sense Resistors)是电子电路设计中的关键元件,广泛应用于需要高精度、低阻值及高热稳定性的场景。OARS、OARS-XP 和 OARSZ 系列电阻以其卓越的性能和灵活的设计脱颖而出。这些电阻提供从毫欧姆级到欧姆级的阻值选择,适用于各种高端应用场合,如电源管理、汽车电子、工业控制和通信设备等。
    主要功能包括:
    - 支持毫欧姆级低阻值测量。
    - 高精度温漂控制,适合苛刻环境下的温度变化。
    - 开放式设计减少PCB加热,提升系统稳定性。
    - 提供零欧姆跳线版本(65A)以满足特殊需求。

    技术参数


    以下为 OARS、OARS-XP 和 OARSZ 系列的核心技术规格:
    | 参数 | 规格范围 |

    | 阻值范围 | 1mΩ 至 50Ω |
    | 阻值公差 | ≤ 1mΩ:5%,> 1mΩ:±1%、±5% |
    | 温度系数(TCR) | ±20ppm/°C |
    | 最大功率等级 | 5W(环境温度为 70°C) |
    | 工作温度范围 | -55°C 至 +160°C |
    | 推荐焊盘尺寸 | 不同型号需参考详细物理数据表 |

    产品特点和优势


    OARS 系列产品具有以下显著优势:
    1. 热膨胀灵活性:柔性引脚设计能够有效应对热膨胀效应,保护焊接点免受热损伤。
    2. 开放式设计:开放式的结构减少了PCB板上的热量积累,提升了整体系统的散热效率。
    3. 超低阻值支持:提供从1mΩ到50Ω的阻值范围,满足多领域的电流检测和精密测量需求。
    4. 高精度温度特性:温度系数低至 ±20ppm/°C,适合要求严苛的应用环境。
    5. 零欧姆跳线选项:65A的零欧姆跳线版本提供了出色的电流承载能力,非常适合开关应用。

    应用案例和使用建议


    OARS 系列电阻因其多功能性和稳定性,广泛应用于以下场景:
    1. 电动汽车电池管理系统(BMS):用于精准的电流监控和保护。
    2. 电源转换模块:辅助高效能电源电路的设计与调试。
    3. 通信基站设备:作为高性能滤波器的一部分。
    4. 工业自动化控制系统:实现精确的信号采集和处理。
    使用建议:
    - 在高温环境中使用时,务必遵循温度降额曲线进行功率选择。
    - 若需实现更高精度的电压检测,请采用四线法连接,避免导线内阻带来的误差。

    兼容性和支持


    OARS、OARS-XP 和 OARSZ 系列电阻完全符合 RoHS 规范,确保环保合规性。此外,厂商提供了全面的技术支持,包括详细的参数咨询、定制化解决方案以及长期供货保障。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    1. 问题:阻值偏移超出预期。
    - 解决方案:检查安装过程中是否因过度焊接导致电阻受损,必要时重新校准。

    2. 问题:温度上升异常。
    - 解决方案:调整周围散热措施或增大焊盘面积来提高散热效果。

    总结和推荐


    OARS、OARS-XP 和 OARSZ 系列电阻凭借其优异的性能表现和技术指标,在众多行业中赢得了良好的口碑。如果您正在寻找一款兼顾高性能与低成本的表面贴装电阻产品,这一系列无疑是一个明智的选择。强烈推荐用于对精度和稳定性有较高要求的应用场景。

OARS1R020FLF参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 2W
温度系数 ±40ppm/℃
长*宽*高 11.18mm*3.18mm*3.81mm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

OARS1R020FLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OARS1R020FLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 贴片电阻 TT ELECTRONICS OARS1R020FLF OARS1R020FLF数据手册

OARS1R020FLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 0.2491 ¥ 2.1174
1100+ $ 0.2379 ¥ 2.0224
2200+ $ 0.2315 ¥ 1.9681
3800+ $ 0.2224 ¥ 1.8901
库存: 5700
起订量: 450 增量: 1
交货地:
最小起订量为:450
合计: ¥ 952.83
