OVM12F3Y7

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 590nm 120° 42mA 平的 黄色 导线安装 73.3mm*17.8mm*11.5mm
供应商型号: N-OVM12F3Y7
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 发光二极管 OVM12F3Y7

OVM12F3Y7概述

    # 产品概述

    产品简介

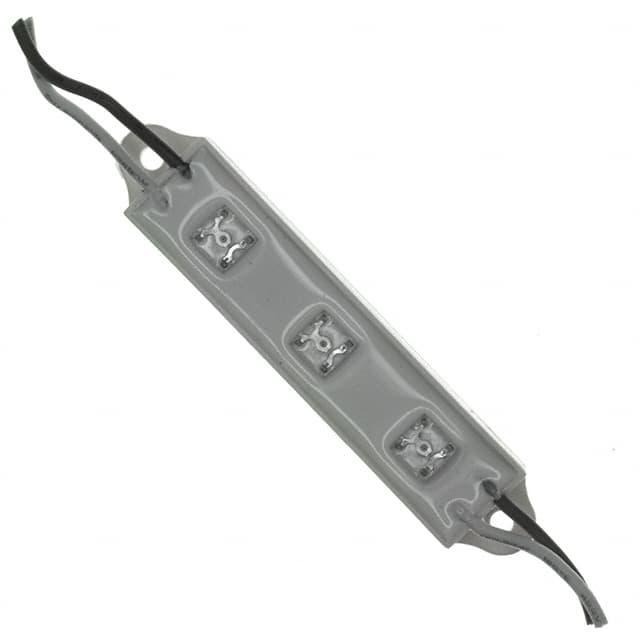

    OVM12F3x7系列是TT Electronics公司推出的一系列LED模块,特别适用于表面照明的应用场景。这些模块具备装饰、特殊效果及标识灯条的功能,广泛应用于各种装饰照明,如摩艇、摩托车、住宅内的橱柜下方灯光、隐藏式天花板灯、楼梯周围的安全灯光等。这些产品能有效创造欢乐和情感氛围的环境。

    技术参数


    - 存储温度范围: -40 ~ +80°C
    - 操作温度范围: -30 ~ +50°C
    - 输入电压: 15V
    - 功率消耗: 0.5W(红色/黄色/绿色/蓝色/白色)
    - LED结温: 125°C
    - 净重: 16g(每模块)
    - 半功率角: 120°
    - 峰值电流驱动: VDC = 12V
    具体的技术规格见下表:
    | 型号 | 颜色 | 半功率角 | 主导波长(nm) | 光照度(lux@0.5m) |

    | OVM12F3R7 | 红色 | 120° | 623 ± 3 nm | 20 |
    | OVM12F3Y7 | 黄色 | 120° | 590 ± 3 nm | 18 |
    | OVM12F3G7 | 绿色 | 120° | 525 ± 5 nm | 14 |
    | OVM12F3B7 | 蓝色 | 120° | 470 ± 5 nm | 6 |
    | OVM12F3W7 | 白色 | 120° | 5000 to 7000 K | 16 |

    产品特点和优势


    - 装饰性强:这些模块适用于多种装饰和特殊效果照明场合。
    - 耐用性好:具有良好的温度耐受性。
    - 低功耗:在保持高光效的同时实现低功耗,非常适合于长期运行的应用场景。
    - 防水设计:可以户外安装,但需要用户自行负责防水措施。
    - 易于安装:可通过两个#6螺丝固定,便于安装和维护。

    应用案例和使用建议


    应用场景
    这些模块常用于景观照明、室内/室外装饰照明、舞台特效照明、标识和标牌以及大面积背光照明。
    使用建议
    - 当安装多个模块时,确保电路设计满足所需电源要求。
    - 在低温环境下工作时无需额外散热。
    - 若部分模块不需要使用,可将线缆在中点处剪断。

    兼容性和支持


    OVM12F3x7系列与现有的电子系统具有良好的兼容性,可以直接接入标准电源。厂商提供了相应的技术支持,包括安装指导和技术咨询服务。

    常见问题与解决方案


    - 问题: 安装后灯具不亮。
    - 解决方案: 检查电源连接是否正确,确保电源适配器电压和电流规格与模块匹配。

    - 问题: 模块亮度不均匀。
    - 解决方案: 检查每个模块的接线是否松动或接触不良,重新紧固接线。

    总结和推荐


    综合评估
    OVM12F3x7系列LED模块以其出色的装饰效果、低功耗和广泛的适用范围成为众多应用场景的理想选择。它们的高性能和可靠的设计使得其在装饰照明领域具有显著的竞争优势。
    推荐使用
    强烈推荐此系列产品用于装饰照明和特殊效果需求的应用。无论是在家庭装修还是商业展示中,这些模块都能提供卓越的表现。

OVM12F3Y7参数

参数
Vf-正向电压 -
透镜形状 平的
波长 590nm
测试电流 42mA
显示颜色 黄色
视角 120°
透镜类型 -
长*宽*高 73.3mm*17.8mm*11.5mm
安装方式 导线安装
零件状态 在售
包装方式 散装,托盘

OVM12F3Y7厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVM12F3Y7数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVM12F3Y7 OVM12F3Y7数据手册

OVM12F3Y7封装设计

查看详情并下载
Symbol
Footprint
3D Model
