OP240B

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 40° 1.8V 圆顶 红色 通孔安装 1.58mm*1.58mm*1.58mm
供应商型号: N-OP240B
供应商: 云汉优选
标准整包数: 1

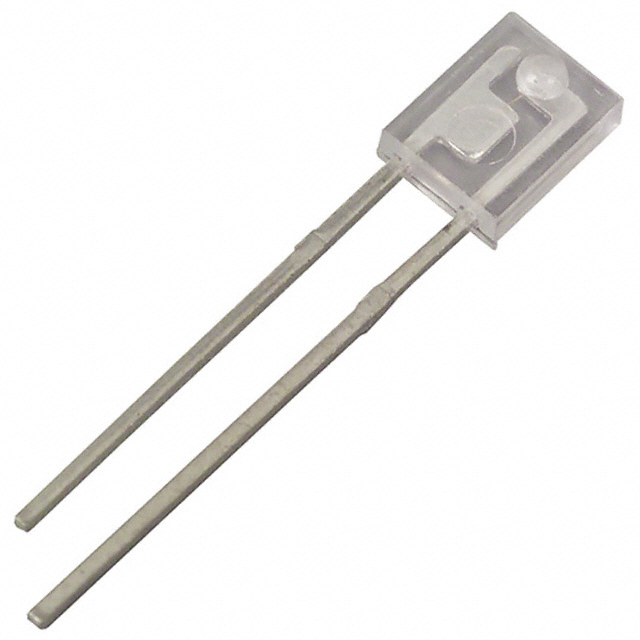

TT ELECTRONICS 发光二极管 OP240B

OP240B概述

    # OP240 和 OP245 系列红外发射二极管技术手册解析

    产品简介


    基本介绍
    OP240 和 OP245 系列是由 TT Electronics 推出的一类高亮度镓铝砷红外发射二极管(IR LED)。这些二极管专为 PCB 安装式开槽开关和简易安装的 PCB 阻断器设计,适合空间受限的应用场景。产品具有红外光波段(890nm)的高灵敏度发射性能,并且在机械结构上与其他 OPTEK 的产品实现了匹配,确保了稳定性和一致性。
    主要功能和应用领域
    这些二极管的核心功能是提供高强度红外辐射,适用于需要精确检测光信号变化的应用场合。具体应用包括但不限于空间受限的电路板组件设计、光学开关、光电传感器模块、以及精密自动化设备。由于其宽广的发射角度(40°)和峰值波长匹配硅光探测器的最佳响应区间,使其成为光学系统的理想选择。

    技术参数


    以下表格总结了关键的技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | LED 峰值波长 | - | 890 | - | nm
    | 总发射角 | - | 40 | - | °
    | 峰值正向电流(瞬时) | - | 100 | 3000 | mA | 瞬态时间限值 10μs |
    | 持续正向电流 | - | 50 | - | mA
    | 反向电压 | - | - | 2.0 | V
    | 正向电压(20mA) | - | 1.8 | - | V
    | 反向漏电流(2V 反向偏压) | - | - | 100 | μA
    其他技术指标如光功率、温度漂移系数等,均可参考手册中的详细图表。

    产品特点和优势


    独特功能
    1. 高能量密度与宽发射角度:OP240 和 OP245 能够覆盖较大的空间范围,提供高灵敏度的红外辐射。
    2. 机械与光谱兼容性:与 OPTEK 系列光电探测器(如 OP550 和 OP560)完美适配,适合大规模光电器件系统集成。
    3. 耐高温特性:可在 -40°C 至 +100°C 的工作温度范围内保持稳定的性能表现。
    市场竞争力
    这些二极管以其紧凑的设计、可靠的工作特性和多样的封装形式脱颖而出,在消费电子、工业控制及医疗设备等领域具有广泛的应用前景。

    应用案例和使用建议


    典型应用场景
    1. 智能家电:用于检测门开启状态或水流通过量。
    2. 工业自动化:监控生产线物料流动或机器人姿态调整。
    3. 光学检测:非接触式测量工具,例如长度或厚度测量。
    使用建议
    - 在设计 PCB 布局时,应尽量避免将发射二极管放置于直射阳光下,以减少环境光干扰。
    - 对于需要长期运行的场景,建议将设备工作点维持在额定电流的 80%-100% 区间内,避免过载引发热效应。

    兼容性和支持


    兼容性
    OP240 和 OP245 可与 OPTEK 自身系列的光电探测器完美结合,同时具备良好的机械匹配性,易于与其他主流电子元器件协同工作。
    支持服务
    TT Electronics 提供全面的技术文档支持,包括应用指南和设计资料下载,并对客户提出的疑问进行快速响应。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备在低温下输出减弱 | 确保供电电压稳定,必要时加热周围环境 |
    | 光学开关反应迟缓 | 检查接收端与发射端的对准情况 |
    | 长期运行后亮度下降 | 检查工作电流是否超出额定范围,及时调整负载 |

    总结和推荐


    产品评价
    OP240 和 OP245 系列红外发射二极管以其高效率、高稳定性以及优异的光学特性,展现了强大的市场竞争力。它们在空间受限和高性能要求的应用中表现出色。
    推荐意见
    对于需要高性能红外光源的产品设计,我们强烈推荐使用 OP240 或 OP245 系列二极管。其广泛的兼容性和可靠的支持服务使其成为各类光学系统的理想选择。

OP240B参数

参数
Vf-正向电压 1.8V
透镜形状 圆顶
波长 890nm
测试电流 -
显示颜色 红色
视角 40°
透镜类型 -
长*宽*高 1.58mm*1.58mm*1.58mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP240B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP240B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP240B OP240B数据手册

OP240B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5194 ¥ 4.4149
550+ $ 0.4944 ¥ 4.2024
1100+ $ 0.4794 ¥ 4.0749
2000+ $ 0.459 ¥ 3.9015
库存: 2000
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1103.72
