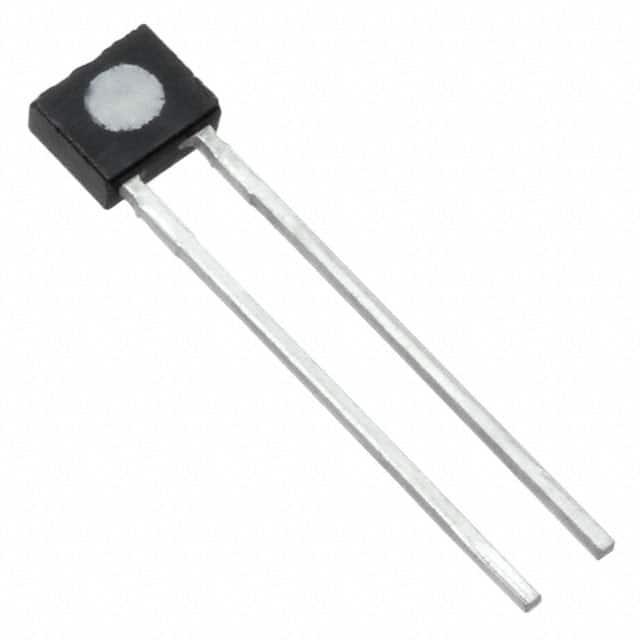

OP508FA

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm 通孔安装 4.07mm*4.07mm*4.07mm
供应商型号: N-OP508FA
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OP508FA

OP508FA概述

    NPN Silicon Phototransistor OP508FA, OP509A, OP509B 技术手册解析

    1. 产品简介


    产品类型:
    NPN硅光电晶体管
    主要功能:
    OP508FA 和 OP509 系列光电晶体管是专门为需要宽接受角和高灵敏度的应用设计的。它们通过扁平的透镜表面提供了60°的接受半角(OP508FA),而OP509系列则通过镜头效应提供了25°的接受半角。这些光电晶体管具有低成本的塑料封装,易于安装且机械和光谱上与红外发射二极管OP168和OP268系列匹配。
    应用领域:
    - 需要宽接受角的应用
    - 高灵敏度要求的应用
    - 受空间限制的应用

    2. 技术参数


    - 存储和操作温度范围: -40°C 至 +100°C
    - 绝对最大额定值:
    - 存储和操作温度范围: -40°C 至 +100°C
    - 集电极-发射极电压: 30 V
    - 发射极-集电极电压: 5 V
    - 引脚焊接温度: 260°C (1/16英寸引脚,1.6mm从外壳)
    - 功率耗散: 100mW
    - 电气特性:
    - IC(ON):
    - OP509A (透镜型): 5.70 mA
    - OP508FA (平面型): 2.70 mA
    - OP509B (透镜型): 1.40 mA
    - IC/ΔT:
    - 相对IC电荷与温度变化: 1.00%/°C
    - ICEO (集电极暗电流):
    - 最大值: 100nA (VCE = 10V, EE = 0)
    - V(BR)CEO (集电极-发射极击穿电压):
    - 最小值: 30 V (IC = 1.00 mA, EE = 0)
    - V(BR)ECO (发射极-集电极击穿电压):
    - 最小值: 5 V (IE = 100 μA)
    - VCE(SAT) (集电极-发射极饱和电压):
    - OP508FA: 0.4 V (IC = 300 μA, EE = 5 mW/cm²)
    - OP509A & B: 0.4 V (IC = 250 μA, EE = 5 mW/cm²)

    3. 产品特点和优势


    - 扁平透镜: OP508FA 具有宽接受半角 (60°),适合需要宽视野的应用。
    - 镜头设计: OP509系列提供高灵敏度,接受半角为25°。
    - 安装便捷: 可以在0.100英寸(2.54毫米)孔中心安装,便于堆叠。
    - 经济实用: 低成本的塑料封装,适合大批量生产。
    - 匹配性强: 与OP168和OP268系列红外发射二极管在机械和光谱上匹配。

    4. 应用案例和使用建议


    应用场景:
    - 室内光线感应: 在照明控制系统中检测环境光线强度。
    - 工业自动化: 用于光电编码器,检测运动或位置。
    - 智能家居: 用于自动窗帘控制或智能门锁系统。
    使用建议:
    - 确保光电晶体管安装方向正确,以便实现最佳接收角度。
    - 使用合适的滤波电路,以提高信号的纯净度。
    - 在高温环境下使用时,要注意功率耗散限制,避免过热。

    5. 兼容性和支持


    兼容性:
    - OP508FA 和 OP509系列可与红外发射二极管OP168和OP268系列轻松配对,适用于多种光电耦合器应用。
    支持:
    - 如需定制版本,可以联系您的OPTEK代表。
    - 技术支持和可靠性数据参见应用公告208和210。

    6. 常见问题与解决方案


    - Q: 设备过热怎么办?
    - A: 减少工作电流,或者增加散热措施,如使用散热片。
    - Q: 灵敏度过低怎么办?
    - A: 检查光源强度和距离,确保在最佳范围内。必要时调整光电晶体管的安装角度。
    - Q: 设备老化怎么办?
    - A: 定期进行性能测试,及时更换损坏的部件。

    7. 总结和推荐


    综述:
    OP508FA 和 OP509系列NPN硅光电晶体管以其独特的扁平透镜和高灵敏度的设计,在各种应用中表现出色。其成本效益高、易于安装且兼容性好,特别适合室内和工业应用。
    推荐:
    强烈推荐使用OP508FA和OP509系列光电晶体管。这些器件不仅满足了宽视角和高灵敏度的要求,还具备出色的可靠性和耐用性,非常适合作为光电耦合器的核心组件。

OP508FA参数

参数
波长 890nm
颜色感应 -
最小工作供电电压 -
感应距离 -
输出类型 -
光源 -
最大工作供电电压 -
感应方式 -
响应时间 -
长*宽*高 4.07mm*4.07mm*4.07mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
