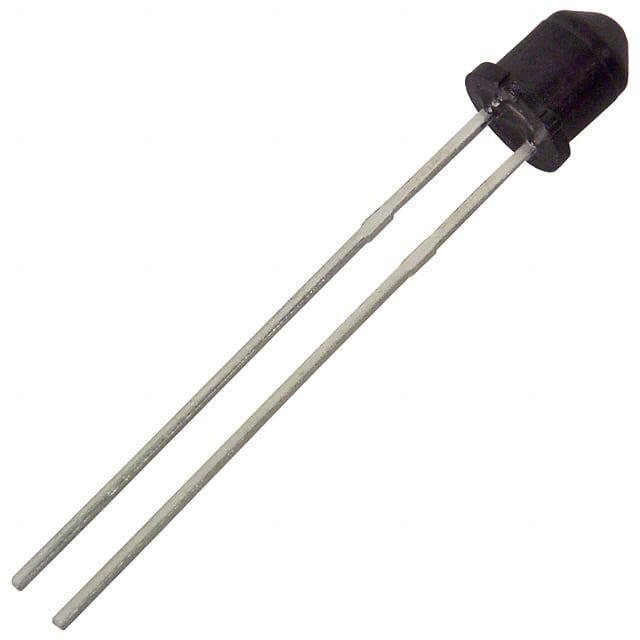

OP598A

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm TO-206-AA 通孔安装 3.04mm*3.04mm*5.84mm
供应商型号: N-OP598A
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OP598A

OP598A概述

    光电晶体管OP593、OP598、OP793和OP798系列



    产品简介



    光电晶体管(Phototransistor)是一种利用光信号来控制电路通断的半导体器件。本系列包括OP593、OP598、OP793和OP798,主要应用于非接触式反射式传感器、生产线自动化、机器安全等领域。这些器件采用NPN塑料硅材料制成,具有不同接收角度以适应不同的应用场景。


    技术参数



    以下是各型号光电晶体管的主要技术参数:

    储存及工作温度范围

    - 温度范围:-40°C 至 +100°C

    电气特性

    - 集电极-发射极电压:30 V
    - 发射极-集电极电压:5 V
    - 持续集电极电流:50 mA
    - 功率耗散:250 mW

    集电极开启电流(IC(ON))

    - OP593A:3.0 mA
    - OP593B:2.0 mA
    - OP593C:1.0 mA
    - OP598A:7.5 mA
    - OP598B:5.0 mA
    - OP598C:2.5 mA
    - OP793A:2.45 mA
    - OP793B:1.65 mA
    - OP793C:0.90 mA
    - OP793D:0.90 mA
    - OP798A:4.90 mA
    - OP798B:3.30 mA
    - OP798C:1.90 mA
    - OP798D:1.90 mA

    最大额定值

    - 集电极-发射极击穿电压:30 V
    - 发射极-集电极击穿电压:5 V
    - 集电极发射极饱和电压:0.40 V(IC = 0.4 mA)


    产品特点和优势



    - 暗蓝色环氧树脂封装:提高耐用性和抗干扰能力。
    - 宽接收角度(130°)和窄接收角度(25°)可选:适应不同场景需求。
    - 宽灵敏度范围:适合多种光源。
    - TO-18等效封装:易于安装和集成。


    应用案例和使用建议



    应用案例

    - 非接触式反射式传感器:用于物体检测和距离测量。
    - 生产线自动化:在自动化生产线上实现精确定位和控制。
    - 机器安全:用于安全门开关和防护装置。

    使用建议

    - 在高精度测量应用中,使用宽接收角度(如OP593和OP793)。
    - 在需要精确方向控制的应用中,使用窄接收角度(如OP598和OP798)。
    - 定期检查和清洁封装,避免灰尘和污垢影响性能。


    兼容性和支持



    - 兼容性:与OPTEK的GaAs和GaAlAs发射器良好兼容。
    - 支持信息:可参阅应用公告208和210获取设计指南和可靠性数据。厂商提供全面的技术支持。


    常见问题与解决方案



    常见问题

    - 温度过高导致性能下降:确保在指定的工作温度范围内使用。
    - 输出信号不稳定:检查接线和电源是否稳定。

    解决方案

    - 温度过高:确保良好的散热措施,避免长时间过载。
    - 输出信号不稳定:检查电路连接,确认电源和接地是否正确。


    总结和推荐



    光电晶体管OP593、OP598、OP793和OP798系列是高性能的光敏器件,适用于多种工业自动化和传感器应用。其独特的宽接收角度和窄接收角度设计提供了灵活性,而高灵敏度和稳定的电气特性使其成为可靠的选择。推荐用于需要高精度和稳定性的应用场景。

OP598A参数

参数
最小工作供电电压 -
波长 890nm
光源 -
感应方式 -
感应距离 -
输出类型 -
颜色感应 -
响应时间 -
最大工作供电电压 -
长*宽*高 3.04mm*3.04mm*5.84mm
通用封装 TO-206-AA
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP598A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP598A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP598A OP598A数据手册

OP598A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5088 ¥ 4.3248
550+ $ 0.4841 ¥ 4.1149
1100+ $ 0.4692 ¥ 3.9882
2000+ $ 0.4488 ¥ 3.8148
库存: 5500
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1081.2
