OPF372A

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 850nm 2V 导线安装,螺纹安装 12.7mm*10.41mm*20.57mm
供应商型号: 1497957
供应商: element14
标准整包数: 1

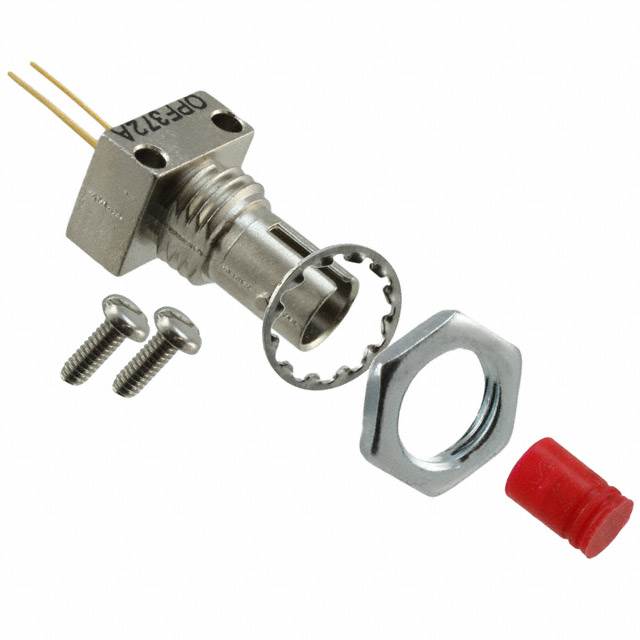

TT ELECTRONICS 发光二极管 OPF372A

OPF372A概述

    OPF372光纤发射器产品综述

    1. 产品简介


    OPF372光纤发射器是TT Electronics公司推出的一款高性能数据通信链路光电器件。这款发射器采用850纳米的GaAlAs(镓铝砷)LED,特别设计用于将光学功率高效注入直径范围从50/125微米到200/300微米的光纤中。该系列产品提供了多种不同的功率等级选择,以满足不同应用需求。

    2. 技术参数


    技术规格:
    - 光耦合功率:
    - 50/125 μm光纤(数值孔径NA = 0.20)
    - OPF372A: 29μW (100mA @ 25°C)
    - OPF372B: 19μW (100mA @ 25°C)
    - OPF372D: 7.5μW (100mA @ 25°C)
    - 正向电压(VF): 1.8V至2.2V (100mA @ 25°C)
    - 波长(λ): 830至870纳米 (50mA)
    - 上升和下降时间(tr, tf): 6.0至10.0纳秒 (100mA, 10%至90%)
    工作环境:
    - 存储温度范围: -55°C 至 +100°C
    - 操作温度范围: -40°C 至 +85°C
    - 焊接温度: 最大260°C
    - 最大连续正向电流: 100mA
    - 最大反向电压: 1.0V

    3. 产品特点和优势


    独特功能:
    - 使用低功耗850纳米LED技术,具有高效率的耦合功率。
    - 配备流行的ST接头,方便安装和使用。
    - 前置测试确保每个产品都能达到预期性能。
    - 设计紧凑,适合PC板或面板安装,且附带锁紧垫圈、夹紧螺母及螺丝。
    - 工作频率高达35MHz,适用于高速数据通信。

    4. 应用案例和使用建议


    应用案例:
    - 工业以太网设备: 用于构建稳定的数据传输网络。
    - 铜线到光纤转换: 用于现有基础设施的升级。
    - 系统内部光纤连接: 实现更高效的数据传输。
    - 视频监控系统: 为视频信号提供可靠的传输。
    使用建议:
    - 确保在合适的温度范围内运行,避免过热或低温损坏。
    - 使用RMA焊锡膏进行焊接,以确保最佳焊接效果。
    - 在组装前先预热,减少焊接过程中的应力。

    5. 兼容性和支持


    兼容性:
    - OPF372光纤发射器与常见的ST接头兼容,可以方便地与其他光纤设备集成。
    - 厂商提供完善的客户支持和技术文档,确保用户能获得必要的帮助。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题: 温度过高导致产品失效。
    - 解决方法: 确保产品安装在通风良好的环境中,并遵循推荐的使用条件。
    - 问题: 光耦合功率低于预期。
    - 解决方法: 检查光纤连接是否正确,并确认焊接质量。
    - 问题: 发射器损坏。
    - 解决方法: 检查焊接温度是否符合要求,并使用正确的焊接材料。

    7. 总结和推荐


    综合评估:
    OPF372光纤发射器凭借其高效耦合功率、高频率响应和易于安装的特点,在各种数据通信应用中表现出色。特别是对于工业以太网、铜线到光纤转换和视频监控等领域,该产品具有很高的竞争力。鉴于其优良的性能和可靠性,我们强烈推荐使用OPF372光纤发射器。

OPF372A参数

参数
透镜形状 -
波长 850nm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 2V
长*宽*高 12.7mm*10.41mm*20.57mm
安装方式 导线安装,螺纹安装
零件状态 在售
包装方式 散装

OPF372A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPF372A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OPF372A OPF372A数据手册

OPF372A封装设计

查看详情并下载
Symbol
Footprint
3D Model
