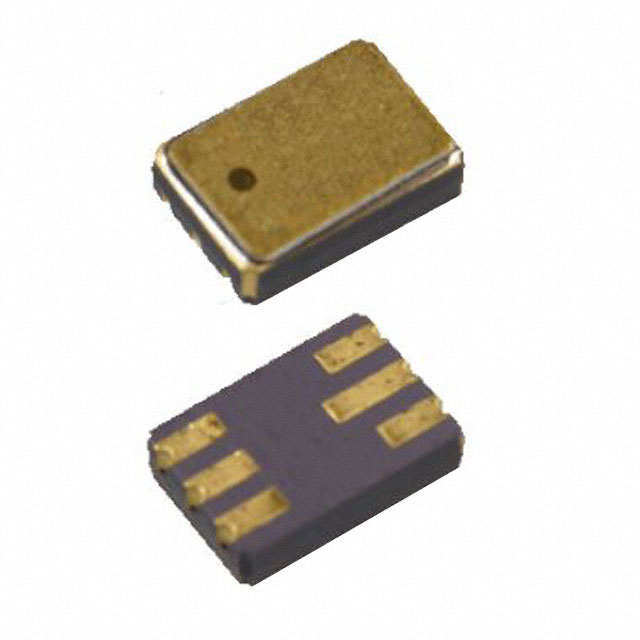

JANTX4N49U

产品分类: 隔离器
厂牌: TT ELECTRONICS
产品描述: 1 CLLCC 贴片安装 4.32mm*622cm*1.85mm
供应商型号: 828-JANTX4N49U
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 隔离器 JANTX4N49U

JANTX4N49U概述

    # 高质量文章:表面贴装光耦合隔离器JAN / JANTX / JANTXV 4N22U, 4N23U, 4N24U

    产品简介


    表面贴装光耦合隔离器(Surface Mount Optically Coupled Isolator)是OPTEK Technology Inc.生产的一系列高质量的电子元器件。每个隔离器由一个红外发光二极管和一个NPN硅光电晶体管组成,封装在一个六引脚的密封式表面贴装、无引线芯片载体(LCC)中。这些设备专为军事和恶劣环境下的高可靠性需求而设计。
    主要应用领域:
    - 军事设备
    - 高可靠性环境
    - 高电压输入与输出之间的电气隔离
    - 脏污或恶劣环境中的电气隔离
    - 工业设备
    - 医疗设备
    - 办公设备

    技术参数


    以下是该产品的技术规格和性能参数摘要:
    | 参数名称 | 规格范围 |

    | 存储温度范围 | -65°C 至 +150°C |
    | 操作温度范围 | -55°C 至 +125°C |
    | 输入到输出隔离电压 | ±1.00 kVDC |
    | 引脚焊接温度 | 260°C |
    | 输入二极管正向直流电流 | 40 mA |
    | 输入二极管反向电压 | 2 V |
    | 输入二极管峰值正向电流(1 µs脉冲宽度,300 pps) | 1 A |
    | 输入二极管功率耗散 | 60 mW |
    | 输出光电晶体管集电极-发射极电压 | 40 V |
    | 输出光电晶体管集电极-基极电压 | 45 V |
    | 输出光电晶体管发射极-基极电压 | 4 V |
    | 输出光电晶体管功率耗散 | 300 mW |

    产品特点和优势


    特点:
    - 表面贴装(SM),无引线芯片载体(LCC)
    - 1 kV 电气隔离
    - 提供基极接触用于常规晶体管偏置
    - 可选的JAN、JANTX 和 JANTXV 质量等级,均符合 MIL-PRF-19500 标准
    优势:
    - 美国制造、测试并发货
    - 竞争力的价格
    - 优秀的热性能

    应用案例和使用建议


    应用案例:
    这类表面贴装光耦合隔离器广泛应用于军事、航空和工业自动化等领域。它们能够实现高电压输入与输出之间的电气隔离,同时确保在脏污或恶劣环境中仍能正常运行。具体应用包括:
    - 在高压电力系统中的电气隔离
    - 在机器人控制单元中的信号传输隔离
    - 在医疗设备中的传感器隔离
    使用建议:
    - 在使用时,建议遵循制造商的焊接工艺要求,特别是使用RMA焊剂,并注意焊接时间不超过10秒以避免过热。
    - 注意散热管理,特别是在高温环境下使用时要适当降低功耗,以防止器件过热损坏。

    兼容性和支持


    这些表面贴装光耦合隔离器与其他标准电子元器件兼容,如需了解更多详细信息,请联系当地的代理商或直接联系OPTEK公司。厂商提供了良好的技术支持和售后服务,确保用户在安装和使用过程中能够得到及时的帮助和支持。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:如何确保焊接时不损坏器件?
    - 解决方案:建议使用推荐的RMA焊剂,且焊接时间不超过10秒。使用热风枪时要特别小心,避免过高温度导致器件损坏。

    2. 问题:如何进行散热管理?
    - 解决方案:根据工作条件选择合适的散热方案,例如加装散热片或者选择自然对流的散热方式。对于在高温环境下工作的设备,需要适当减少功耗,以避免器件过热。

    总结和推荐


    总体来看,表面贴装光耦合隔离器(Surface Mount Optically Coupled Isolator)是OPTEK Technology Inc.为满足军事、航空和工业应用需求而推出的一款高品质产品。它具备良好的电气隔离能力、出色的环境适应性和高可靠性。适用于高电压隔离、在恶劣环境中保持正常工作的场合。鉴于其出色的表现和广泛应用前景,我们强烈推荐在相关项目中选用这款产品。

JANTX4N49U参数

参数
数据速率 -
通道数量 1
长*宽*高 4.32mm*622cm*1.85mm
通用封装 CLLCC
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘
