OP509A

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm 通孔安装 4.19mm*1.63mm*3.81mm
供应商型号: N-OP509A
供应商: 云汉优选
标准整包数: 1

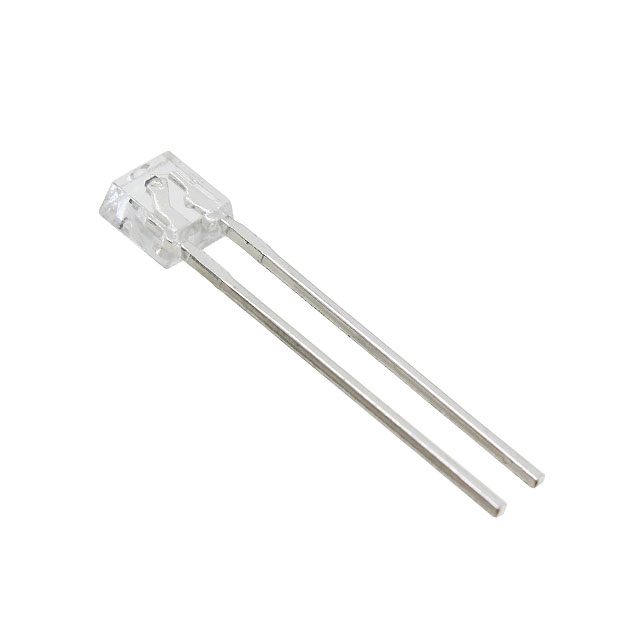

TT ELECTRONICS 光电传感器 OP509A

OP509A概述

    OP508F & OP509 系列光电晶体管技术手册



    产品简介



    OP508F 和 OP509 系列是 TT Electronics 推出的光电晶体管系列,由 NPN 硅光电晶体管组成。OP508F 系列采用平顶设计,提供宽接受角(60°),而 OP509 系列则通过透镜设计提高了敏感度(25°)。这两款产品因其低成本塑料封装,适用于空间受限的应用,且易于在标准孔中心(0.100 英寸或 2.54 毫米)上堆叠安装。它们还与 OP168F 和 OP268F 红外发射二极管在机械和光谱上匹配,为设计者提供了广泛的兼容性。


    技术参数



    - 存储和工作温度范围:-40°C 至 +100°C
    - 最大反向电压:
    - 集电极-发射极电压:30 V
    - 发射极-集电极电压:5 V
    - 最大功耗:100 mW
    - 相对 IC 电流温度变化:-1.00%/°C
    - 集电极暗电流:
    - OP508F & OP509:100 nA(VCE = 10.0 V, EE = 0)
    - OP538F:225 nA(VCE = 10.0 V, EE = 0)
    - 集电极-发射极击穿电压:30 V(IC = 1.00 mA, EE = 0)
    - 发射极-集电极击穿电压:5 V(IE = 100 µA)
    - 集电极-发射极饱和电压:
    - OP508F:0.4 V(IC = 300 µA, EE = 5 mW/cm²)
    - OP509:0.4 V(IC = 250 µA, EE = 5 mW/cm²)


    产品特点和优势



    - 宽接受角:OP508F 的平顶设计提供了 60° 的宽接受角,适合需要大角度接受的应用。
    - 高敏感度:OP509 的透镜设计使其具有更高的敏感度,适用于需要精确信号检测的应用。
    - 低成本塑料封装:易于集成且成本低,适用于空间有限的设计。
    - 机械和光谱匹配:与 OP168F 和 OP268F 红外发射二极管匹配,方便设计者选择配套组件。


    应用案例和使用建议



    - 应用要求宽接受角:例如汽车灯光传感器、智能家居设备中的光传感器等。
    - 应用要求高敏感度:如医疗设备中的光传感器、精密仪器仪表等。
    - 空间受限应用:如便携式电子设备、智能穿戴设备等。

    建议在设计时考虑到这些应用的具体需求,确保光电晶体管的工作条件符合手册中的电气参数和温度要求,以获得最佳性能。


    兼容性和支持



    OP508F 和 OP509 系列与 TT Electronics 的其他红外发射二极管在机械和光谱上匹配,确保了良好的兼容性。此外,厂商提供了详细的文档和应用指南,便于用户进行设计和调试。


    常见问题与解决方案



    - 问题:集电极暗电流过高
    - 解决方案:检查外部电源电压和环境温度是否在手册推荐范围内,必要时更换更稳定的电源。
    - 问题:光响应灵敏度下降
    - 解决方案:检查光电晶体管是否受到物理损伤或长时间暴露在高温环境中,必要时更换新件。
    - 问题:集电极-发射极击穿电压过低
    - 解决方案:确认电路设计是否合理,确保输入电流不超过额定值,必要时增加保护电路。


    总结和推荐



    OP508F 和 OP509 系列光电晶体管以其高敏感度和宽接受角在多种应用中表现出色,尤其是在空间受限和需要高精度检测的应用场合。厂商提供的丰富支持和详细文档有助于用户轻松进行设计和调试。鉴于其广泛的应用前景和较高的性价比,我们强烈推荐使用这些产品。

    ---

    通过上述介绍,可以看出 OP508F 和 OP509 系列光电晶体管不仅具备出色的性能,而且具有良好的市场竞争力,是值得推荐的产品。

OP509A参数

参数
响应时间 -
感应方式 -
光源 -
输出类型 -
波长 890nm
颜色感应 -
最大工作供电电压 -
感应距离 -
最小工作供电电压 -
长*宽*高 4.19mm*1.63mm*3.81mm
安装方式 通孔安装
应用等级 工业级
包装方式 散装

OP509A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP509A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP509A OP509A数据手册

OP509A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6784 ¥ 5.7664
400+ $ 0.6489 ¥ 5.5157
800+ $ 0.6222 ¥ 5.2887
1000+ $ 0.6018 ¥ 5.1153
库存: 3180
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1153.28
