OP266W

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 90° 1.8V 平的 红色 通孔安装 3mm*3mm*3mm
供应商型号: N-OP266W
供应商: 云汉优选
标准整包数: 1

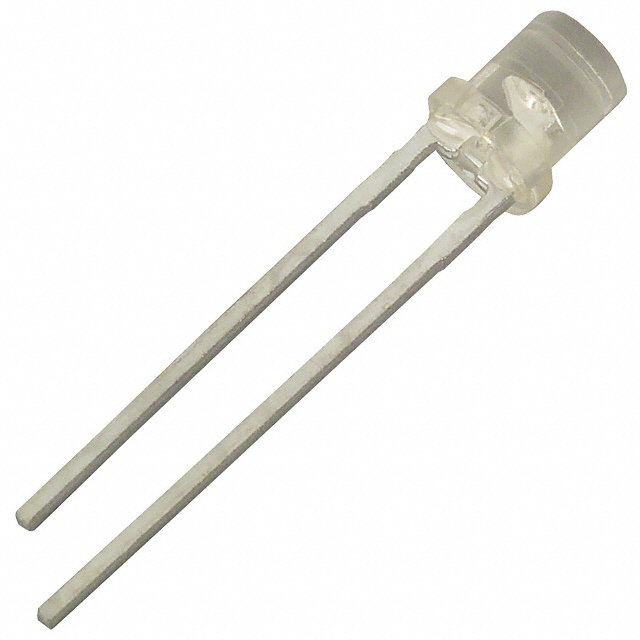

TT ELECTRONICS 发光二极管 OP266W

OP266W概述


    产品简介


    OP265和OP266系列红外发光二极管(IR LED) 是由TT Electronics公司生产的高精度Gallium Arsenide(GaAIAs)材料制成的产品。这些LED采用IR透明环氧树脂封装,具有不同的透镜类型(半球形或平面)和光辐射模式(窄或宽)。T-1(3毫米)封装使它们非常适合空间受限的应用。OP265系列对应于OP505和OP535系列,而OP266系列则对应于OP506系列。这些LED适用于需要耦合效率、电池供电或电压限制的应用。

    技术参数


    以下是OP265和OP266系列LED的关键技术参数:
    - 峰值波长:890纳米(nm)
    - 输出功率(@ 20mA驱动电流):
    - OP265A/B/D/W:2.70 / 1.65 / 0.54 / 1.00 毫瓦/厘米² (mW/cm²)
    - 正向电流:最大值为50mA
    - 反向电压:最大值为2.0V
    - 峰值正向电流(脉冲宽度1微秒,每秒300次):最大值为3.0A
    - 正向电压(@ 20mA驱动电流):最大值为1.80V
    - 反向电流(@ 2V反向电压):最大值为100μA
    - 光谱带宽(半功率点之间):最大值为80nm
    - 半功率发射角度(@ 20mA驱动电流):
    - OP265/A/B/D:18度
    - OP265W/OP266W:90度
    - 功率耗散:最大值为100mW(在25°C以上线性降额)

    产品特点和优势


    OP265和OP266系列LED具有以下显著特点和优势:
    - T-1(3mm)封装:适合空间受限的应用。
    - 选择性的光辐射模式:提供窄和宽光辐射模式,以满足不同需求。
    - 机械和光谱匹配性:与其他OPTEK设备相匹配,便于系统集成。
    - 更高的功率输出:相比于同等驱动电流下的传统GaAs LED,功率输出更高。
    - 可靠性高:绝对最大额定值和电气规格确保了产品的长期稳定性和可靠性。

    应用案例和使用建议


    应用案例:
    这些LED广泛应用于空间受限的应用、电池供电的设备和需要高效耦合的应用。具体应用如自动售货机、扫描仪、医疗设备和工业控制系统等。
    使用建议:
    - 安装时避免应力:安装过程中需注意避免应力导致的损坏,可以使用ND Industries的Vibra-Tite进行螺纹锁紧。
    - 温度管理:由于温度对正向电压和光学功率的影响较大,需合理设计散热措施以保证正常工作。
    - 合理选择驱动电流:根据实际应用选择合适的驱动电流,避免过载。

    兼容性和支持


    这些LED产品可与其他OPTEK设备和其他制造商的设备兼容,方便集成到现有系统中。厂商提供了详细的技术支持和文档,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    问题1:正向电压波动较大
    解决方案:确保电路设计符合电气规范,特别是驱动电流和散热措施。
    问题2:光强度不足
    解决方案:检查驱动电流是否正确,确认光辐射模式和距离是否符合应用要求。
    问题3:温度敏感性过高
    解决方案:通过改善散热设计和选择更稳定的电源来减少温度影响。

    总结和推荐


    OP265和OP266系列红外发光二极管 在空间受限、高效耦合及电池供电的应用中表现出色。它们具备高功率输出、良好的可靠性和易于集成的特点。尽管成本相对较高,但其卓越的性能和多功能性使其成为许多高端应用的理想选择。强烈推荐在空间受限且需要高效耦合的应用中使用此产品。

OP266W参数

参数
波长 890nm
测试电流 -
显示颜色 红色
视角 90°
透镜类型 -
Vf-正向电压 1.8V
透镜形状 平的
长*宽*高 3mm*3mm*3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP266W厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP266W数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP266W OP266W数据手册

OP266W封装设计

查看详情并下载
Symbol
Footprint
3D Model
