OP593A

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm TO-206-AA 通孔安装 4.675mm*4.675mm*5.84mm
供应商型号: N-OP593A
供应商: 云汉优选
标准整包数: 1

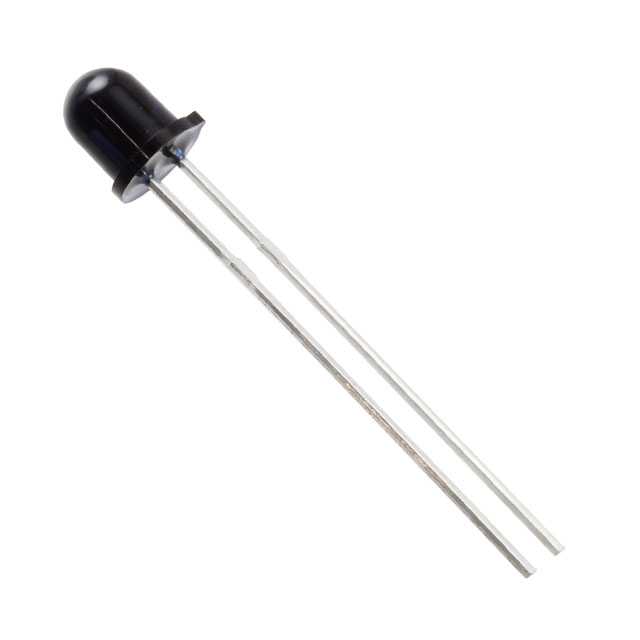

TT ELECTRONICS 光电传感器 OP593A

OP593A概述

    OP593, OP598, OP793, OP798 系列 NPN 塑料硅光电晶体管技术手册

    产品简介


    OP593、OP598、OP793 和 OP798 系列是来自 TT Electronics 公司的 NPN 塑料硅光电晶体管。这些光电晶体管采用了深蓝色环氧树脂封装,能够广泛应用于非接触反射式或斜坡传感器、装配线自动化、机器自动化等领域。光电晶体管具有多种灵敏度范围和宽接收角度(130°)或窄接收角度(25°)两种型号,适用于不同的应用场景。

    技术参数


    - 存储和工作温度范围:-40°C 至 +100°C
    - 集电极-发射极电压:30 V
    - 发射极-集电极电压:5 V
    - 连续集电极电流:50 mA
    - 热耗散功率:250 mW
    - 电气特性:
    - IC(ON):根据具体型号,额定值为 1.0 mA 至 7.5 mA
    - ICEO:最大 100 nA
    - V(BR)CEO:30 V
    - V(BR)ECO:5 V
    - VCE(SAT):最大 0.40 V

    产品特点和优势


    1. 深蓝色环氧树脂封装:提供良好的光学性能和抗环境干扰能力。
    2. 宽接收角度:130°,适用于需要大范围检测的应用场景。
    3. 窄接收角度:25°,适用于需要精确控制的小区域检测。
    4. 多种灵敏度范围:能够适应不同强度的光信号,提升应用灵活性。
    5. TO-18 等效封装风格:便于安装和使用。

    应用案例和使用建议


    应用案例:
    - 非接触反射式或斜坡传感器:用于物体检测、距离测量等。
    - 装配线自动化:监测生产线上的物料流动。
    - 门传感器:检测门的开关状态。
    - 安全防护屏障:确保操作员安全。
    使用建议:
    - 对于需要大范围检测的应用,优先选择宽接收角度型号(如 OP593 或 OP793)。
    - 对于需要精确控制的小区域检测,建议选择窄接收角度型号(如 OP598 或 OP798)。
    - 在极端环境下使用时,注意温度范围内的性能变化。

    兼容性和支持


    该系列产品可以与其他光电传感器和控制电路兼容。厂商提供详细的技术文档和支持,用户可访问官方网站或联系技术支持获取更多信息。

    常见问题与解决方案


    - Q1: 产品使用过程中发现电流异常增大。
    - A1: 检查电源电压是否超过规定值,检查电路连接是否正确。

    - Q2: 光电晶体管在高温下无法正常工作。
    - A2: 确保使用环境温度不超过产品规格规定的最大值,并采取散热措施。

    总结和推荐


    OP593、OP598、OP793 和 OP798 系列光电晶体管凭借其广泛的适用性和优良的性能,在多个行业中表现出色。它们具有良好的抗环境干扰能力和多样的灵敏度范围,非常适合工业自动化和安全监控等应用场景。强烈推荐给对光电检测有需求的设计工程师和技术人员使用。

OP593A参数

参数
最小工作供电电压 -
感应方式 -
响应时间 -
颜色感应 -
光源 -
输出类型 -
最大工作供电电压 -
波长 890nm
感应距离 -
长*宽*高 4.675mm*4.675mm*5.84mm
通用封装 TO-206-AA
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP593A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP593A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP593A OP593A数据手册

OP593A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.477 ¥ 4.0545
800+ $ 0.4429 ¥ 3.7647
3000+ $ 0.4182 ¥ 3.5547
7000+ $ 0.408 ¥ 3.468
21000+ $ 0.3876 ¥ 3.2946
库存: 2150
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1013.62
