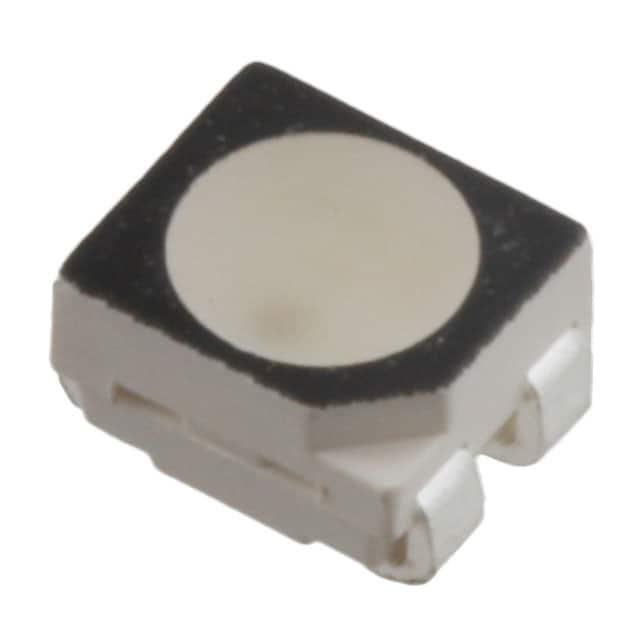

OVSARGB4R8

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 622nm(红色),530nm(绿色),468nm(蓝色) 120° 2V,3.2V,3.2V 20mA Red,20mA Green,20mA Blue 圆形,带平顶 扩散 红,红色,绿,绿色,蓝,蓝色 PLCC-4 贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: 828-OVSARGB4R8
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 发光二极管 OVSARGB4R8

OVSARGB4R8概述

    Full Color PLCC4 LED OVSARGB4R8 技术手册综述

    1. 产品简介


    OVSARGB4R8 是一款由OPTEK Technology Inc.生产的全彩PLCC4表面贴装LED,采用3-芯片设计,能够从单个封装提供完整的颜色输出。该LED广泛应用于需要均匀亮度和需求颜色定制的模块化应用中。它具备优异的光学性能,适合手持设备到汽车内饰等各种应用场合。

    2. 技术参数


    | 参数名称 | 典型值 | 单位 | 条件 |
    ||
    | Luminous Intensity (mcd) | 红:550
    绿:850
    蓝:320 | mcd | IF = 20 mA |
    | Forward Voltage (V) | 红:2.0
    绿:3.2
    蓝:3.2 | V | IF = 20 mA |
    | Reverse Current (µA) | 10 VR = 5 V |
    | Dominant Wavelength (nm) | 红:619-624
    绿:520–540
    蓝:460–480 | nm | IF = 20 mA |
    | Wavelength at Peak Emission (nm) | 红:630
    绿:527
    蓝:470 | nm | IF = 20 mA |
    | Viewing Angle (deg) | 120 IF = 20 mA |

    3. 产品特点和优势


    OVSARGB4R8 的优势包括:
    - 高效能:光输出优化设计,具有出色的光效。
    - 广泛的视角(120°):适应不同应用的需求,如手持设备到汽车内饰。
    - 三色合一:红、绿、蓝三色LED集成在一个封装内,满足多样化的照明需求。
    - 表面贴装设计:兼容自动放置设备,便于生产装配。

    4. 应用案例和使用建议


    应用案例:
    - RGB全彩室内及户外显示屏
    - 背光照明
    - 耦合入光导管
    - 汽车内饰
    - 娱乐设备
    使用建议:
    - 在焊接过程中,应确保焊接温度不超过315°C,并且焊接时间不超过2秒。
    - 尽量避免对环氧树脂部分施加机械应力。
    - 焊接后需冷却至40°C以下再进行处理,以防止热机械应力导致的失效。

    5. 兼容性和支持


    兼容性:
    - 与自动贴片设备兼容
    - 支持红外回流焊和蒸汽相回流焊
    支持:
    - 提供详细的焊接指南
    - 兼容大多数自动放置设备
    - 包含详细的电气特性和操作环境规范

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED过热 | 确保良好的散热设计并控制焊接温度 |
    | 光输出不均 | 检查LED的正向电压和反向电流是否符合规格 |
    | 光学性能不稳定 | 确认焊接工艺是否正确,避免机械应力 |

    7. 总结和推荐


    总结:
    - 主要优点:高效能、宽视角、多用途应用、兼容性好。
    - 推荐使用:由于其优越的光学性能、高可靠性以及多种应用场景的支持,OVSARGB4R8 是一个值得推荐的产品。
    这款LED适用于各种要求高光效、多功能且易于集成的应用场景。通过遵循手册中的焊接和使用建议,可以最大化其性能和使用寿命。

OVSARGB4R8参数

参数
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 红,红色,绿,绿色,蓝,蓝色
视角 120°
透镜类型 扩散
Vf-正向电压 2V,3.2V,3.2V
透镜形状 圆形,带平顶
波长 622nm(红色),530nm(绿色),468nm(蓝色)
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

OVSARGB4R8厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVSARGB4R8数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVSARGB4R8 OVSARGB4R8数据手册

OVSARGB4R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
