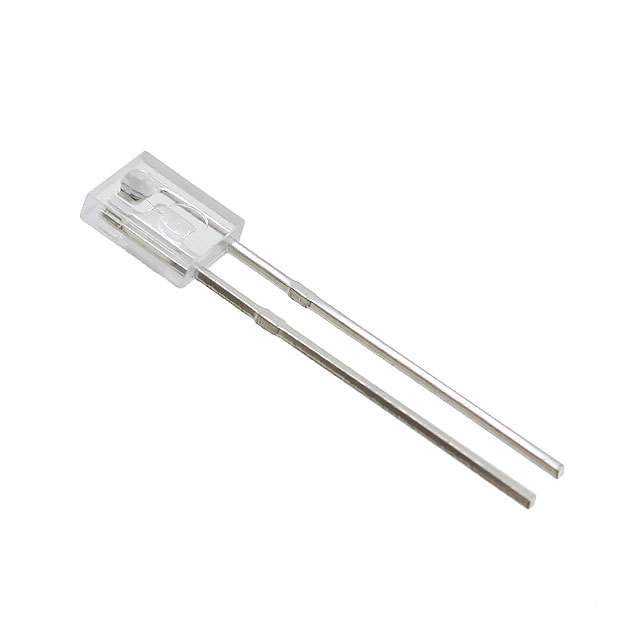

OP750B

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm 通孔安装
供应商型号: N-OP750B
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OP750B

OP750B概述

    电子元器件技术手册:OP550/OP560/OP750系列光敏晶体管

    产品简介


    OP550, OP560, OP750 系列是NPN硅光敏晶体管,采用环氧树脂封装,具有宽接收角(Wide Receiving Angle),能相对均匀地接收大范围内的光线。此外,OP750 和 OP770 系列还带有额外电路,以增强对微弱光线水平的操作。OP560 和 OP565 系列则为NPN硅光电达林顿晶体管,同样采用环氧树脂封装。该系列器件因其侧视封装设计而便于PCB板安装,适用于光学开关或中断检测器。

    技术参数


    - 存储温度范围:-40°C 至 +100°C
    - 操作温度范围:
    - OP550, OP555, OP560, OP565, OP750:-40°C 至 +100°C
    - OP552:-40°C 至 +85°C
    - 收集-发射极电压:OP550, OP552, OP555, OP560, OP750:30V;OP565:15V
    - 发射-收集极电压:5V
    - 引脚焊接温度:260°C (1/16 英寸 (1.6mm) 从外壳处用烙铁焊接5秒)
    - 功率耗散:
    - OP550, OP552, OP555, OP560, OP565:100mW
    - OP750:200mW
    电气规格
    - 开启状态集电极电流(IC(ON)):2.25mA 至 9.8mA(不同型号略有差异)
    - 集电极暗电流(ICEO):最大 100nA
    - 集电极-发射极击穿电压(V(BR)CEO):
    - OP550, OP552, OP555, OP750, OP770:30V
    - OP560, OP565:15V
    - 集电极-发射极饱和电压(VCE(SAT)):
    - OP550, OP552, OP555, OP750, OP770:最小 0.40V
    - OP560, OP565:最小 1.10V

    产品特点和优势


    - 宽接收角:允许光敏晶体管更广泛地接收光线,适合多种应用场景。
    - 高灵敏度范围:OP550 和 OP552 提供从最高灵敏度到最低灵敏度四个不同的灵敏度等级。
    - 侧视封装:方便PCB板上的安装。
    - 抗可见光干扰:OP552 内置透红外不透可见光镜头,适合高环境光条件下的应用。
    - 内置/外置镜头选择:提供清透、蓝 tint 和不透明三种封装材料选择。

    应用案例和使用建议


    - 应用场景:
    - 光学开关和中断检测器:利用其高灵敏度和宽接收角特性。
    - 非接触式位置传感:适用于机器自动化中的位置检测。
    - 使用建议:
    - 在高环境光条件下,优先选择OP552,它具备较好的抗光干扰能力。
    - 对于要求灵敏度较高的应用,可以考虑选用OP550A或OP560A。


    兼容性和支持


    - 与红外发光二极管兼容:所有传感器机械和光谱上都匹配OP140、OP142、OP145、OP240 和 OP245系列的红外发光二极管。
    - 支持和服务:制造商提供详尽的应用说明和技术支持。如有定制需求,可联系OPTEK代表。

    常见问题与解决方案


    - 问题:高环境光下性能下降
    - 解决方案:建议使用OP552系列,内置防可见光干扰设计。
    - 问题:过高的焊接温度导致结构损坏
    - 解决方案:使用ND Industries的Vibra-Tite作为锁紧剂,避免应力开裂。

    总结和推荐


    总体而言,OP550/OP560/OP750系列光敏晶体管凭借其宽接收角、高灵敏度范围和出色的抗光干扰能力,在各种应用场景中表现出色。尤其是在需要非接触式位置感应和高环境光下运行的场合,其独特的设计使其成为理想的选择。因此,我们强烈推荐这些产品用于相关电子项目。

OP750B参数

参数
最大工作供电电压 -
感应距离 -
输出类型 -
波长 935nm
颜色感应 -
响应时间 -
最小工作供电电压 -
感应方式 -
光源 -
安装方式 通孔安装
应用等级 工业级
包装方式 散装

OP750B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP750B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP750B OP750B数据手册

OP750B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6148 ¥ 5.2258
450+ $ 0.5871 ¥ 4.9904
900+ $ 0.5712 ¥ 4.8552
库存: 1671
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1045.16
