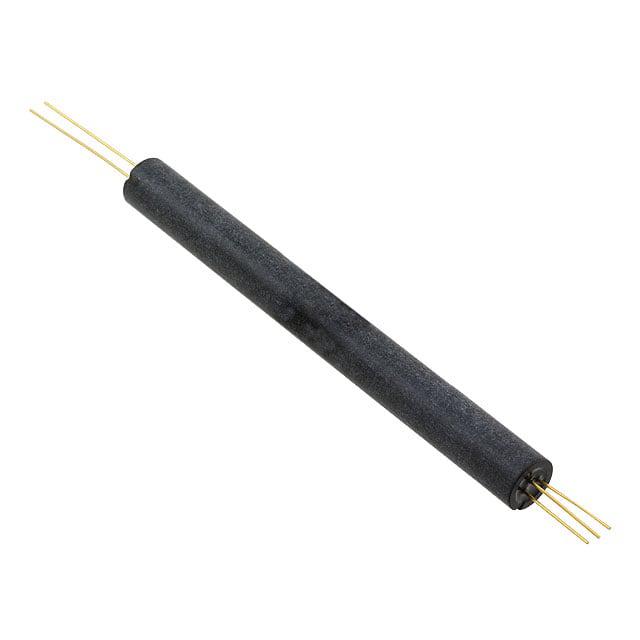

OPI150

产品分类: 隔离器
厂牌: TT ELECTRONICS
产品描述: 5 1 通孔安装
供应商型号: 828-OPI150
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 隔离器 OPI150

OPI150概述

    # Optically Coupled Isolator/High-Speed Optically Coupled Isolator OPI150, OPI153, OPI155 技术手册

    产品简介


    产品类型
    Optically Coupled Isolator(光电耦合隔离器)及 High-Speed Optically Coupled Isolator(高速光电耦合隔离器)是用于实现电隔离的光电器件,包含红外发光二极管(LED)和NPN硅光电晶体管或达林顿光电晶体管。这些器件具有非常高的输入输出隔离度,适合应用于需要极高隔离度的场合。
    主要功能
    这些器件通过内部的光管将LED与光电晶体管或达林顿光电晶体管连接起来,形成一个高绝缘阻抗的信号传输通道,实现电气隔离。其中,OPI155具有更高的速度和高电压隔离能力。
    应用领域
    - 高电压隔离场合:如医疗设备、工业控制设备。
    - 脏污环境下的电气隔离:如工厂自动化设备。
    - 办公设备:如计算机接口隔离。

    技术参数


    电气规格
    - 绝对最大额定值
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +85°C
    - 输入至输出隔离电压:50 kVDC
    - 引脚焊接温度:260°C
    - 输入特性
    - 连续正向电流:50 mA
    - 反向电压:3 V
    - 功率耗散:200 mW
    - 输出特性(OPI150、OPI153)
    - 集电极-基极电压:30 V(OPI150),20 V(OPI153)
    - 集电极-发射极电压:30 V(OPI150),15 V(OPI153)
    - 发射极-集电极电压:5.0 V
    - 功率耗散:250 mW
    - 输出特性(OPI155)
    - 电源电压:-0.5 到 7 V
    - 输出电压:-0.5 到 18 V
    - 输出电流:25 mA
    - 开漏极功率耗散:40 mW
    - 功率耗散:250 mW
    电气特性(TA=25°C)
    - 耦合特性
    - DC电流传输比:10% 到 25%
    - 状态转换电流:10 μA
    - 饱和电压:0.5 V 到 1.2 V
    - 输出特性(OPI155)
    - 高电平输出电流:250 A
    - 高电平供电电流:6.5 mA
    - 低电平供电电流:10 mA
    - 低电平输出电压:0.5 V
    - 开关特性(OPI155)
    - 高到低传播延迟:120 ns 到 150 ns
    - 低到高传播延迟:70 ns 到 100 ns

    产品特点和优势


    - 高电压隔离:高达50 kV的电气隔离,适用于高电压环境。
    - 多种输出选择:可选择光电晶体管或达林顿光电晶体管作为输出。
    - 高速响应:OPI155型号具有5 Mbit/s的数据速率,适合高速通信应用。
    - 封装可靠:LED和光传感器均为独立的气密封装,耐受恶劣环境。

    应用案例和使用建议


    应用案例
    - 医疗设备:在医疗监控系统中,确保患者和设备之间的电气隔离,避免电流泄露。
    - 工业设备:在工厂自动化控制系统中,保护控制器免受电磁干扰。
    - 办公设备:在计算机接口中,实现串行通信线路的电气隔离。
    使用建议
    - 环境适应性:由于产品具有较高的环境适应性,可以应用于脏污或潮湿环境中。
    - 电源管理:注意提供合适的电源电压以保证最佳性能。
    - 散热管理:高功耗模式下需注意散热,以免过热损坏。

    兼容性和支持


    - 兼容性:这些器件与其他标准电子元件兼容,可以直接插入PCB板。
    - 支持:厂家提供详尽的技术文档和支持服务,便于用户进行安装和调试。

    常见问题与解决方案


    - 问题1:高温环境下无法正常工作。
    - 解决方案:检查散热措施是否到位,必要时增加散热片。

    - 问题2:通讯速度不达标。
    - 解决方案:确认电源电压和负载情况是否符合要求。
    - 问题3:无法达到预期的隔离效果。
    - 解决方案:检查安装过程是否正确,确保LED和光电晶体管之间的对准精度。

    总结和推荐


    综合评估
    这些光电耦合隔离器以其出色的电气隔离性能和高速响应特性,在工业控制、医疗设备和办公设备中得到了广泛应用。特别是在需要高度隔离的应用场景下,OPI150、OPI153和OPI155表现优异。
    推荐使用
    强烈推荐在需要高电压隔离和高速通信的应用中使用这些光电耦合隔离器。考虑到它们的高可靠性和易用性,这些产品非常适合集成到各种高可靠性电子系统中。

OPI150参数

参数
数据速率 5
通道数量 1
安装方式 通孔安装
零件状态 在售
包装方式 散装
