OP169B

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 935nm 18° 1.4V 圆顶 红色 通孔安装
供应商型号: N-OP169B
供应商: 云汉优选
标准整包数: 1

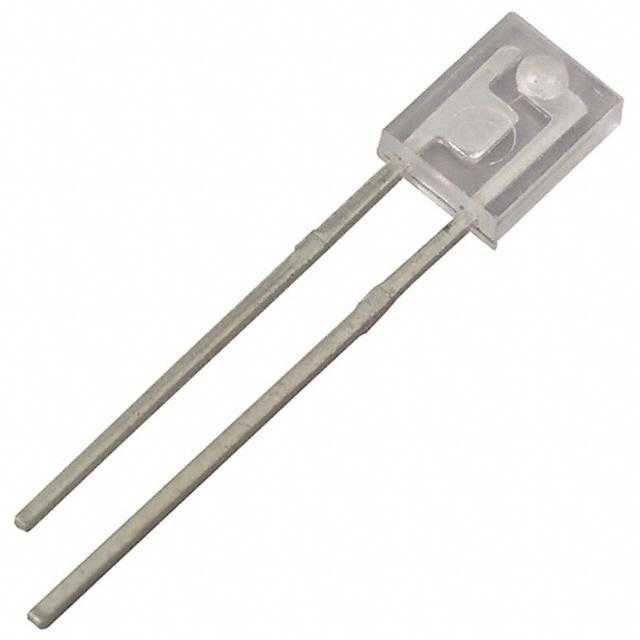

TT ELECTRONICS 发光二极管 OP169B

OP169B概述

    # OP168F、OP169、OP268F、OP269 系列红外发光二极管技术手册

    产品简介


    基本介绍
    OP168F、OP169、OP268F 和 OP269 系列是来自 TT Electronics 的红外发光二极管(Infrared LED),专为空间受限型设计和广泛应用而打造。该系列二极管以微型尺寸著称,能够提供广泛的设计灵活性。每个二极管均封装在一个端面塑料外壳内,具有黑壳(OP168F 和 OP268F)或透明壳(OP169 和 OP269)。根据不同的型号,这些二极管的材料有所不同,其中 OP168F 和 OP169 使用 GaAs 材料,而 OP268F 和 OP269 则采用 GaAlAs 材料。
    主要功能与应用领域
    1. 设计灵活性:由于其小型化设计,适合用于空间受限的应用场景。
    2. 光束控制:具有宽角度和窄角度两种辐射模式,适用于不同需求的应用。
    3. 可堆叠性:支持在 0.100 英寸(2.54 毫米)中心间距上堆叠,便于集成到 PCB 设计中。
    4. 高可靠性:机械和光谱匹配至其他 OPTEK 设备,确保长期稳定性能。
    这些二极管广泛应用于以下领域:
    - PCB 板上的滑槽开关
    - PCB 板中断器
    - 空间受限应用
    - 工业自动化及传感器设备

    技术参数


    以下是关键的技术参数,供设计人员参考:
    - 峰值波长:OP168F 和 OP268F 系列为 935 nm;OP169 和 OP269 系列为 890 nm。
    - 总辐射角:OP168 和 OP268 系列为 104°;OP169 和 OP269 系列为 18°。
    - 前向电流:连续电流最大值为 50 mA,峰值前向电流可达 3.0 A(1 μs 脉宽,300 pps)。
    - 绝对最大额定值:存储和操作温度范围为 -40°C 至 +100°C,反向电压不超过 2.0 V。
    - 封装引脚:1 引脚为阳极,2 引脚为阴极,间距为 0.060 英寸(1.5 毫米)。
    - 焊接温度:铅焊温度可达 260°C(1/16 英寸距外壳)。
    - 功耗:最大功率耗散为 100 mW。

    产品特点和优势


    1. 多角度设计:通过提供宽角(OP168F/OP268F)和窄角(OP169/OP269)版本,满足各种辐射需求。
    2. 灵活集成:适合堆叠式安装,易于实现紧凑电路板布局。
    3. 高精度匹配:机械和光谱特性与 OPTEK 其他系列产品高度匹配,保障系统兼容性。
    4. 增强耐用性:经过严格测试,确保在极端环境下的可靠性。

    应用案例和使用建议


    应用案例
    1. 工业传感器:用于制造自动化生产线中的光电传感器。
    2. 医疗设备:结合特定接收器用于血氧监测等生物信号采集。
    3. 消费电子:作为滑槽式开关的核心光源组件。
    使用建议
    1. 宽角版本选择:如果需要覆盖大面积目标区域,推荐选用 OP168F 或 OP268F。
    2. 窄角版本选择:对于精确点对点通信场景,如激光定位设备,优先考虑 OP169 或 OP269。
    3. 热管理:确保在高功率运行时采取适当的散热措施,避免因过热导致的性能下降。

    兼容性和支持


    这些二极管在机械和光谱上与 OPTEK 的光电晶体管(如 OP508F、OP538F)兼容。此外,TT Electronics 提供详尽的技术文档和支持服务,包括定制筛选服务,具体可通过联系当地 OPTEK 代表获取详细信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 光输出不足 | 检查前向电流是否达到额定值,必要时增加驱动电路。 |
    | 反向漏电过大 | 更换二极管或将反向电压控制在规定范围内。 |
    | 温度过高 | 增加外部散热片或降低驱动电流以减少热量产生。 |

    总结和推荐


    综合评估
    OP168F、OP169、OP268F 和 OP269 系列红外发光二极管凭借其出色的性能参数、广泛适用性和卓越的稳定性,在多种工业和消费电子应用中表现出色。它们的小巧体积和灵活的安装方式使其成为空间受限设计的理想选择。
    推荐结论
    强烈推荐设计工程师在涉及光耦合器、传感器或其他光电应用的项目中使用此系列二极管。它不仅能够满足高性能要求,还能简化设计流程并降低开发成本。

OP169B参数

参数
透镜类型 -
Vf-正向电压 1.4V
透镜形状 圆顶
波长 935nm
测试电流 -
显示颜色 红色
视角 18°
安装方式 通孔安装
包装方式 散装

OP169B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP169B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP169B OP169B数据手册

OP169B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4346 ¥ 3.6941
库存: 371
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 923.52
