OPI110A

产品分类: 隔离器
厂牌: TT ELECTRONICS
产品描述: 1 通孔安装
供应商型号: 232531
供应商: 海外现货
标准整包数: 1

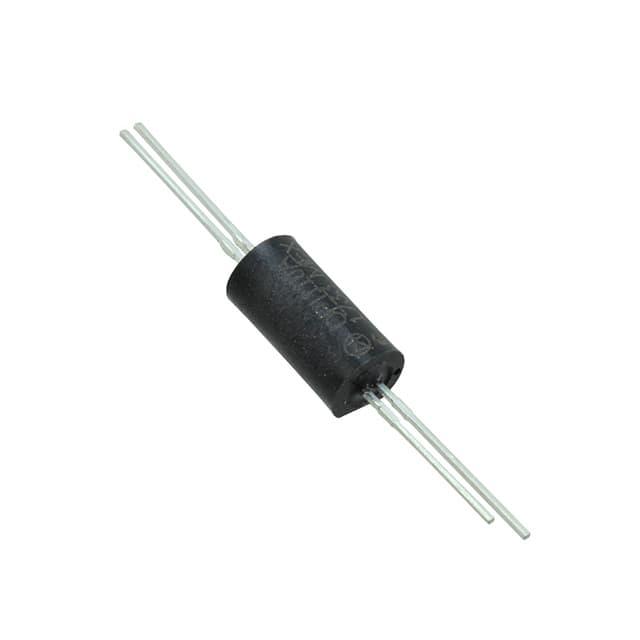

TT ELECTRONICS 隔离器 OPI110A

OPI110A概述

    Optically Coupled Isolator: OPI110, OPI1264 Series

    1. 产品简介


    Optically Coupled Isolator(光电耦合器)是一种用于传输信号时实现电气隔离的装置。本文讨论的系列产品包括OPI110和OPI1264系列,每个光电耦合器内部包含一个红外发光二极管(LED)和一个NPN硅光传感器。这些器件通过一个预铸不透明外壳封装,其中设有光学传输路径,以确保光电耦合器内的LED和光传感器之间有良好的光耦合效果。这些光电耦合器已被UL认证,适用于电压隔离的高可靠性应用。

    2. 技术参数


    - LED峰值波长:890 nm
    - 隔离电压:15 kVDC
    - 电流传输比(CTR):12.5%-125%
    - 输入LED正向电流(IF):10 mA - 40 mA
    - 输出集电极-发射极电压(VCE):30 V
    - 热阻:50 mW/°C
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +100°C

    3. 产品特点和优势


    OPI110和OPI1264系列光电耦合器具有以下显著特点和优势:
    - 高电压隔离能力:具备15 kVDC的隔离电压,适用于高压隔离应用。
    - 低成本塑料封装:使用经济实惠的塑料封装材料,降低了制造成本。
    - 多样化选择:提供多种版本的CTR选项,适应不同的应用需求。
    - UL认证:符合UL标准的认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 工业设备:例如,工厂自动化系统中的传感器和执行器之间的信号隔离。
    - 医疗设备:在医疗监测设备中,用于保护患者和操作员免受电击风险。
    - 办公室设备:如打印机、复印机等办公设备,以提高信号稳定性和抗干扰能力。
    使用建议:
    - 在使用前检查所选型号的CTR值,以确保满足具体应用的隔离需求。
    - 确保在设计电路时考虑到光电耦合器的工作温度范围,避免高温环境下因过热导致性能下降。
    - 使用适当的焊接工艺,确保接线稳定可靠,特别是在高温焊接过程中需注意散热措施。

    5. 兼容性和支持


    OPI110和OPI1264系列光电耦合器具有良好的通用性,可与其他电子元器件无缝连接。如果需要定制电气特性、电线和电缆及连接器等配件,可以联系当地的销售代表或OPTEK公司进行咨询。此外,制造商还提供全面的技术支持和售后服务,以帮助客户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - Q: 工作温度超过85°C会影响光电耦合器的性能吗?
    A: 是的,超过规定的工作温度范围会导致性能下降甚至损坏。建议在高温环境下使用时采取适当的散热措施。

    - Q: 如何正确测试光电耦合器的电流传输比(CTR)?
    A: 需要将输入LED的电流设置为10 mA,并测量输出集电极-发射极电压(VCE),计算CTR值。具体方法可以参考技术手册中的电气特性章节。

    7. 总结和推荐


    综上所述,OPI110和OPI1264系列光电耦合器具有较高的电气隔离能力和成本效益,广泛适用于各种工业和医疗应用。如果你正在寻找一种高性能、可靠的光电耦合器,这些产品将是不错的选择。强烈推荐给需要在高电压环境中实现信号隔离的项目。

OPI110A参数

参数
数据速率 -
通道数量 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

OPI110A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPI110A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 隔离器 TT ELECTRONICS OPI110A OPI110A数据手册

OPI110A封装设计

查看详情并下载
Symbol
Footprint
3D Model
