OPR2100HST

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm 贴片安装,黏合安装
供应商型号: TS-OPR2100HST
供应商: 海外现货
标准整包数: 500
TT ELECTRONICS 光电传感器 OPR2100HST

OPR2100HST概述

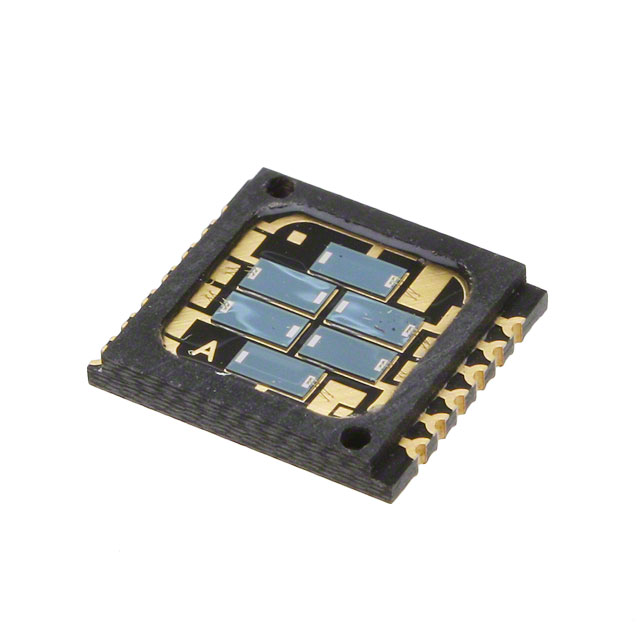

    六元素表面贴装光敏二极管阵列:OPR2100, OPR2100T, OPR2100HST

    产品简介


    六元素表面贴装光敏二极管阵列(Six-Element SMD Photodiode Array)是一种专为电机编码器和工业编码器应用设计的光电元件。每种型号均具备六个独立的光敏二极管,能够适应极端的工作条件。此系列产品主要包括OPR2100、OPR2100T、OPR2100HST,而OPR2100HS已被标记为过时。

    技术参数


    以下是该产品的关键技术和电气参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 负向击穿电压 (VBR) | - | - | 50 | V | IR = 10 µA |
    | 反向暗电流 (ID) | - | - | 10 | nA | VR = 10 V, Ee = 0 |
    | 响应率 (R) | 0.45 | - | - | A/W | Ee = 10 µW, λ = 890 nm, V = 0 V |
    | 宽带 (BW) | - | - | 200 | kHz | TA ≤ 125º C |
    | 电容 (CT) | - | 10 | - | pF | VR = 10 V |
    | 激活面积 (LxW) | - | 3.66 | - | mm² | 2.73 mm x 1.34 mm |

    产品特点和优势


    这款六元素表面贴装光敏二极管阵列具有以下几个显著特点:
    - 高温度耐受性:配备高温SMD芯片载体,可在极端环境下稳定工作。
    - 紧密匹配的响应度:各元素之间的响应度高度一致,保证了应用的可靠性和稳定性。
    - 多种速度选择:提供低速和高速两种选项,以适应不同的应用场景需求。
    - 易于安装:可以在任意配置下轻松安装。
    - 适用于恶劣工业环境:适合各种严苛的工作条件。

    应用案例和使用建议


    - 应用案例:这些光敏二极管广泛应用于电机编码器和工业编码器。它们能够确保精确的信号读取和处理。
    - 使用建议:在使用过程中需要注意避免对前端窗口施加压力或真空。另外,根据应用需求选择适当的响应速度和包装形式(管装或带装)。

    兼容性和支持


    该光敏二极管阵列与其他兼容设备具有良好的接口,且制造商提供了详尽的技术支持文档。建议查阅手册中的安装和使用指南以确保最佳效果。

    常见问题与解决方案


    - 问题:设备出现不稳定的信号输出。
    - 解决方法:检查并调整连接线路,确保所有接点无松动;更换损坏或老化的元件。
    - 问题:设备过热。
    - 解决方法:确保良好散热,避免长时间处于高温环境中。

    总结和推荐


    六元素表面贴装光敏二极管阵列以其高可靠性、稳定性及广泛的应用范围成为众多工业编码器的理想选择。它尤其适用于需要在恶劣环境下保持性能稳定的场合。我们强烈推荐该产品用于电机和工业编码器相关应用中。
    通过以上详细说明,相信您对该六元素表面贴装光敏二极管阵列有了更深入的了解,希望本报告能为您提供有益的参考。

OPR2100HST参数

参数
响应时间 -
感应距离 -
光源 -
颜色感应 -
输出类型 -
最大工作供电电压 -
波长 890nm
最小工作供电电压 -
感应方式 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPR2100HST厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPR2100HST数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPR2100HST OPR2100HST数据手册

OPR2100HST封装设计

查看详情并下载
Symbol
Footprint
3D Model
