OPR2101

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm SMD 贴片安装 11.4mm*10.39mm*1.47mm
供应商型号: 828-OPR2101
供应商: Mouser
标准整包数: 1

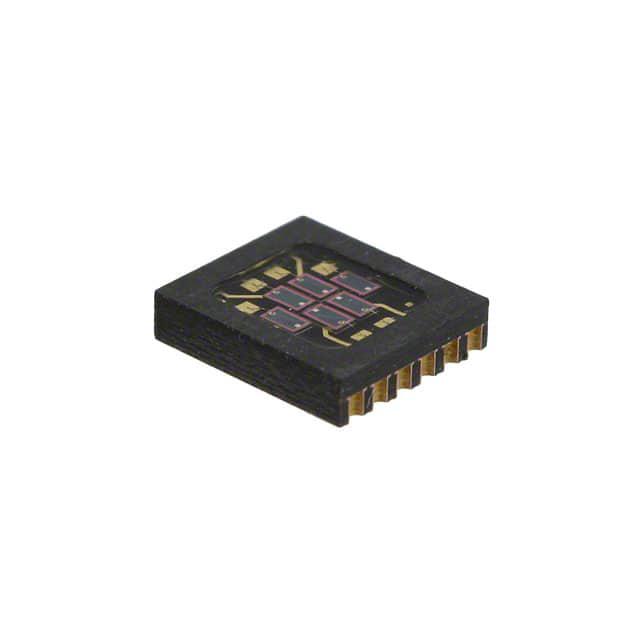

TT ELECTRONICS 光电传感器 OPR2101

OPR2101概述

    # OPR2101六元素光电二极管技术手册

    产品简介


    OPR2101是一款专为电机编码器应用设计的六元素光电二极管阵列。它具有体积小、高温度SMD芯片载体、宽温度范围和低泄漏电流的特点,可以承受极端的工作条件。该产品特别适用于工业编码器应用,能够在恶劣的工业环境中稳定工作。它的六个独立芯片通过隔离的阴极接触连接,允许任何所需的外部连接配置,这使得安装和配置变得更加容易。

    技术参数


    以下是OPR2101光电二极管的技术参数:
    - 传感器类型:微型光电二极管阵列
    - 光敏单元数量:6个
    - 响应度(最小值):0.45 mA/mW
    - 反向击穿电压:50 V
    - 活动面积(每个):0.84 mm²
    - 封装方式:管式
    - 存储和操作温度范围:-55°C 至 +125°C
    - 反向电压:25 V
    - 带宽:55 kHz(TA ≤ 125°C)
    - 电容:10 pF(VR = 10 V)
    此外,OPR2101具有出色的湿焊接特性,金镀包裹焊盘能有效防止储存过程中的氧化。同时,该光电二极管在高要求的焊接条件下仍能保持良好的密封性能。

    产品特点和优势


    OPR2101的主要特点和优势如下:
    - 高温稳定性:高温度SMD芯片载体使OPR2101能够承受高温环境,适用于多种工业应用场景。
    - 精准匹配响应度:六个光敏单元之间的响应度高度匹配,保证了测量结果的精确性和一致性。
    - 多用途连接:每个光敏单元都可以独立连接,方便根据需求进行灵活配置。
    - 卓越的密封性:聚酰亚胺封装材料有效阻挡杂散光线,防止光照对测量结果的影响。
    - 恶劣环境适应性:能够在广泛的温度范围内稳定工作,适合在各种严苛环境中应用。

    应用案例和使用建议


    应用场景
    OPR2101适用于多种电机编码器应用,如伺服电机、步进电机和机器人关节编码器。此外,它还广泛应用于工业自动化系统中的位置检测和运动控制领域。
    使用建议
    1. 选择合适的光强和波长:确保光照强度和波长符合器件的工作要求,以实现最佳响应度。
    2. 正确布线:根据应用需求,合理布置光电二极管的引脚,以确保信号传输的稳定性和准确性。
    3. 散热设计:对于需要长时间运行的应用,考虑增加散热措施,以延长设备的使用寿命。
    4. 测试验证:在实际应用前进行充分的测试,确保光电二极管在不同条件下的性能稳定。

    兼容性和支持


    OPR2101与多种电路和设备兼容,其独特的封装设计使其易于集成到现有的系统中。厂商提供详尽的技术文档和支持服务,包括应用说明和故障排除指南。如果在安装或使用过程中遇到问题,可参考《Application Bulletin 237》获取详细的处理步骤和建议。

    常见问题与解决方案


    问题1:如何确保光电二极管在极端温度下的稳定性?
    解决方案:选择符合工作温度范围的元件,并确保良好的散热设计。同时,在装配过程中遵循正确的焊接时间和温度要求,以避免器件损坏。
    问题2:如何提高光电二极管的响应速度?
    解决方案:尽量减小电路中的寄生电容和电阻,采用适当的去耦电容,以减少信号延迟并提高响应速度。此外,选择低电容的光电二极管也能改善响应速度。
    问题3:如何确保光电二极管不会因光照影响而出现误触发?
    解决方案:使用遮光材料或设置遮光板来阻挡外界光源,避免杂散光线干扰光电二极管的正常工作。此外,确保封装材料的质量,以进一步增强抗光照能力。

    总结和推荐


    OPR2101六元素光电二极管凭借其在高温稳定性、精准匹配响应度和恶劣环境适应性方面的出色表现,成为电机编码器和工业自动化系统的理想选择。其卓越的性能和多样化的应用领域使其在市场上具备较强的竞争力。对于需要高精度和可靠性的应用场合,强烈推荐使用OPR2101光电二极管。

OPR2101参数

参数
光源 -
最小工作供电电压 -
感应方式 -
输出类型 -
波长 890nm
最大工作供电电压 -
响应时间 -
颜色感应 -
感应距离 -
长*宽*高 11.4mm*10.39mm*1.47mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 托盘

OPR2101厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPR2101数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPR2101 OPR2101数据手册

OPR2101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.6255 ¥ 81.3355
100+ $ 8.3808 ¥ 70.8178
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.33
