OP224

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 24° 1.8V 圆形 红色 贴片安装 2.24mm*1.52mm*3.21mm
供应商型号: 828-OP224
供应商: Mouser
标准整包数: 1

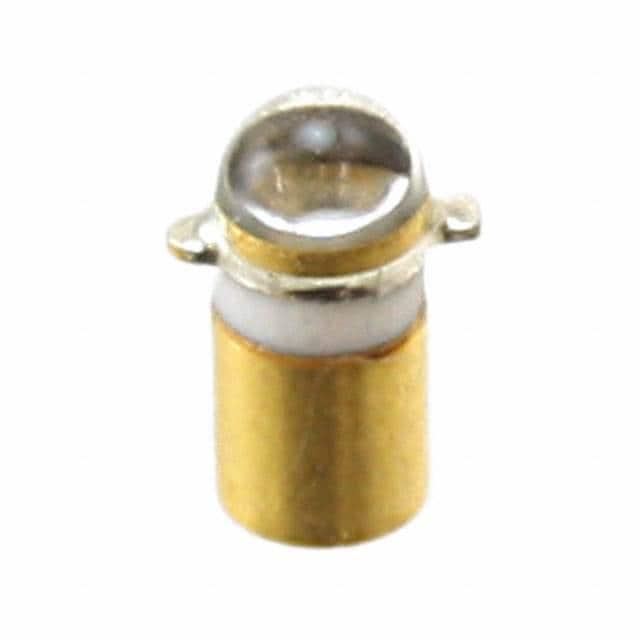

TT ELECTRONICS 发光二极管 OP224

OP224概述

    高强度红外发光二极管(Infrared Emitting Diode)技术手册

    产品简介


    高强度红外发光二极管(High Intensity Infrared Emitting Diodes)OP123、OP124、OP223和OP224是设计用于工业自动化领域的高性能红外发光器件。这些二极管由TT Electronics公司生产,主要用于非接触式反射物体传感器、生产线自动化、机器安全、终端传感器和门传感器等领域。这些二极管具有935纳米和890纳米两种波长,采用高可靠性的密封封装,适用于恶劣的工作环境。

    技术参数


    以下是这些红外发光二极管的技术规格:
    - 波长:
    - OP123:935纳米
    - OP124:935纳米
    - OP223:890纳米
    - OP224:890纳米
    - 总光束角度:
    - OP123和OP124:24度
    - OP223和OP224:未提供
    - 正向电流:
    - 连续:100毫安
    - 峰值(2微秒脉冲,0.1%占空比):1.0安培
    - 最大功率:150毫瓦
    - 存储温度范围:-65℃至+150℃
    - 操作温度范围:-65℃至+125℃
    - 反向电压:2.0伏特
    - 反向电流:≤100微安(2.0伏特)

    产品特点和优势


    这些红外发光二极管的主要特点如下:
    - 密封包装:确保了器件在恶劣环境下仍能正常工作。
    - 高可靠性:设计寿命长,适应各种环境条件。
    - 匹配性:与OPTEK系列其他产品机械和光谱匹配,易于集成。
    - 高效率:特别是OP223和OP224型号,功率输出显著高于GaAs型号。

    应用案例和使用建议


    这些红外发光二极管适用于多种工业自动化场景,例如非接触式物体检测、机器安全和生产线自动化。具体应用场景包括:
    - 非接触式物体检测:可以用来检测运动中的物体,适合高速生产线上的物体计数。
    - 机器安全:可用于监控门或其他关键区域的安全状态,避免意外开启导致的危险。
    使用建议:
    - 在安装时要确保正确的焊接温度,参考应用公告202。
    - 考虑到器件的峰值功率和反向电压限制,避免过载操作。

    兼容性和支持


    这些红外发光二极管与OPTEK系列的其他产品(如OP300、OP600和OP640系列)在机械和光谱上是兼容的。厂商提供了详尽的应用公告,如应用公告208和210,以进一步支持设计和可靠性数据。

    常见问题与解决方案


    1. 如何正确安装这些红外发光二极管?
    - 确保使用正确的焊接技术和焊料类型,遵循应用公告202的指导。
    2. 在高温环境下工作,功率会下降吗?
    - 是的,超过25℃时需要进行线性降额处理,每升高1℃,功率降低1.50毫瓦。

    总结和推荐


    这些高强度红外发光二极管在多个方面表现卓越,特别是在高温、高湿度环境下具有优异的稳定性和可靠性。它们非常适合用于工业自动化、机器安全和高端传感器应用。因此,我强烈推荐这些红外发光二极管作为高品质、高可靠性的选择。

OP224参数

参数
透镜类型 -
Vf-正向电压 1.8V
透镜形状 圆形
波长 890nm
测试电流 -
显示颜色 红色
视角 24°
长*宽*高 2.24mm*1.52mm*3.21mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

OP224厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP224数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP224 OP224数据手册

OP224封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3235 ¥ 28.0836
100+ $ 2.8836 ¥ 24.3664
250+ $ 2.7864 ¥ 23.5451
库存: 1252
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.08
